 TRI7500SeriesUserGuide–Software 99

Step4. 若此條碼為整片板子上需要讀取的單一條碼，點選[Panel Barcode]。若這片

電路板為多連板，且多連板上每一條碼都需要個別讀取時，點選[Board

Barcode]。

Test Research Inc.

100 TRI7500SeriesUserGuide–Software

Panel Barcode Board Barcode

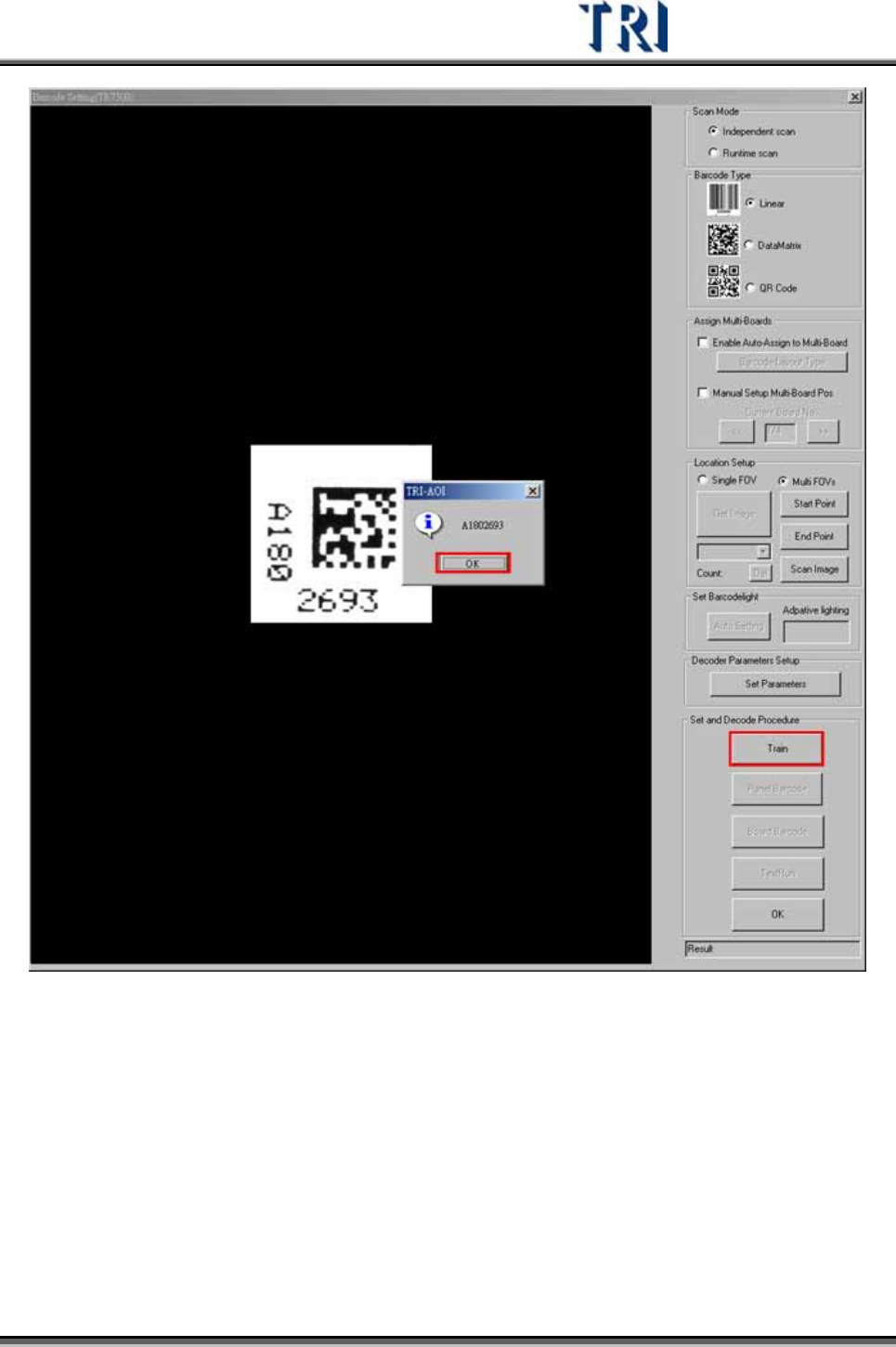

Step5. 按下[TestRun]鈕解碼。系統會根據設定所要讀取的條碼數目，對於所有條碼

取像並進行解碼的動作。需確認所有的條碼都可被正確解碼。

Step6. 按下[OK]按鈕完成設定。

3.3.4.3 Scan Mode

 Independent Scan－獨立掃描條碼方式。按下檢測後，系統會先搜尋對位標記

(Fiducial Mark)，接著掃描條碼，再進行機板檢測。此種方式會花費另外讀取條碼

的時間。

 Runtime Scan－檢測時一併抓取條碼所在的 FOV影像型解碼方式。按下檢測後，

系統在搜尋對位標記(Fiducial Mark)後，直接進行機板檢測，檢測中讀取條碼所在

的 FOV一併解碼。此種方式不會花費多餘的時間，但目前僅支援一維條碼的讀

取。

3.3.4.4 Barcode Type

選擇欲讀取的條碼為一維、二維或 QR Code。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 101

3.3.4.5 Assign Multi-Boards

 Enable Auto-Assign to Multi-Board－勾選表示在多連板上，當條碼號碼有規則性

時，可以只讀取一個單板條碼後，系統自動帶出其他片單板的條碼資訊。若從左邊

進板，則須讀取右上角板子的條碼，若從右邊進板，則須讀取左上角板子的條碼，

若為 DT，則須讀取左上角板子的條碼。要使用此功能還需先按下[Barcode Layout

Type]按鈕設定多條碼編排方式，設定方式請參考 3.3.3.1。設定步驟如下。

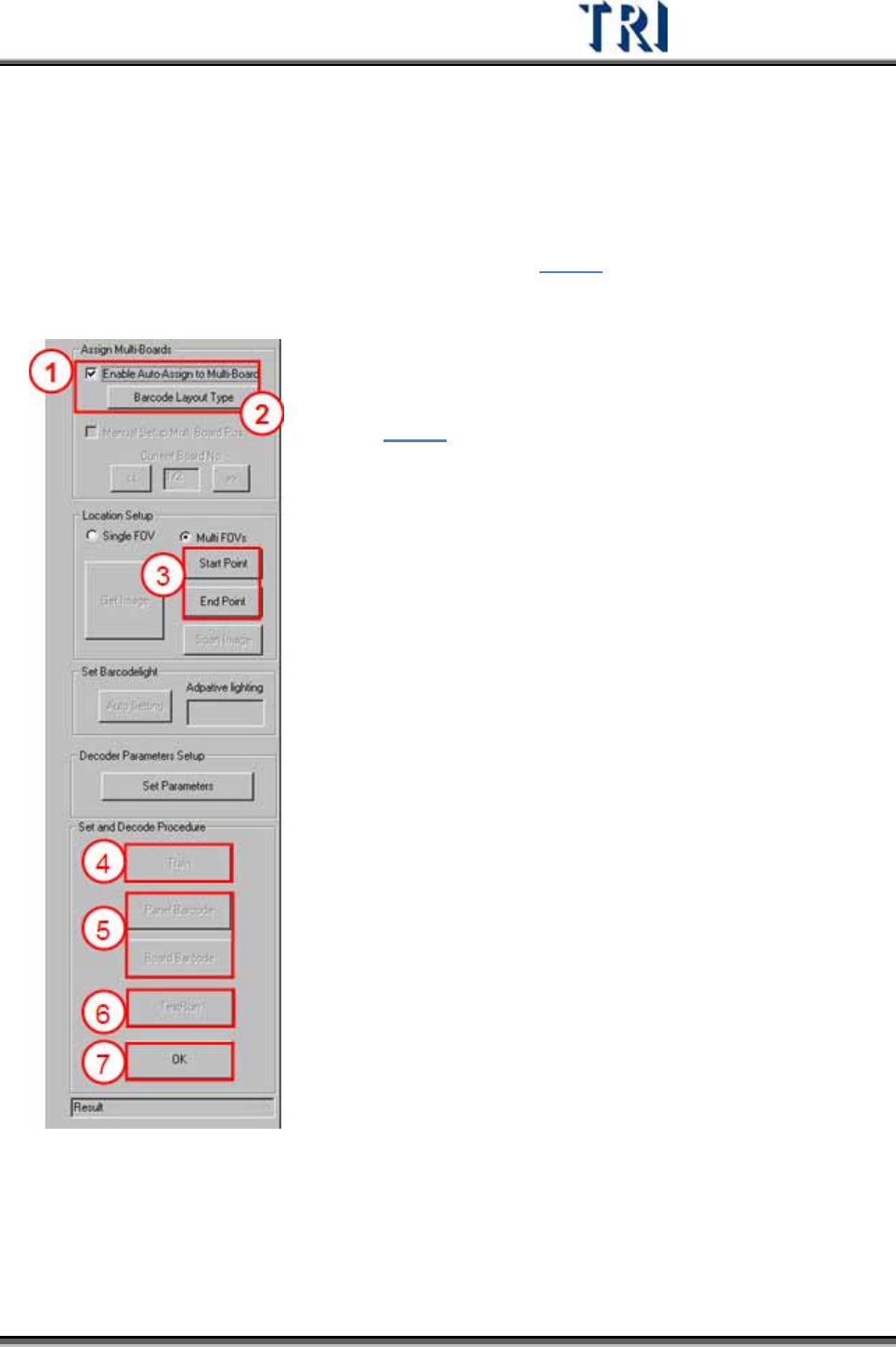

Step1. [Enable Auto-Assign to Multi-Boards]打勾。

Step2. [Barcode Layout Type]設定，詳細設定說明請參

3.3.3.1。

Step3. 設定條碼位置。

Step4. 按下[Train]，解讀所擷取到的影像是否可以成功

解碼，若可成功解碼則可繼續以下步驟，反之，

可開啟參數設定視窗[Set Parameters]變更解碼函

式設定，再重新執行 Train 動作。

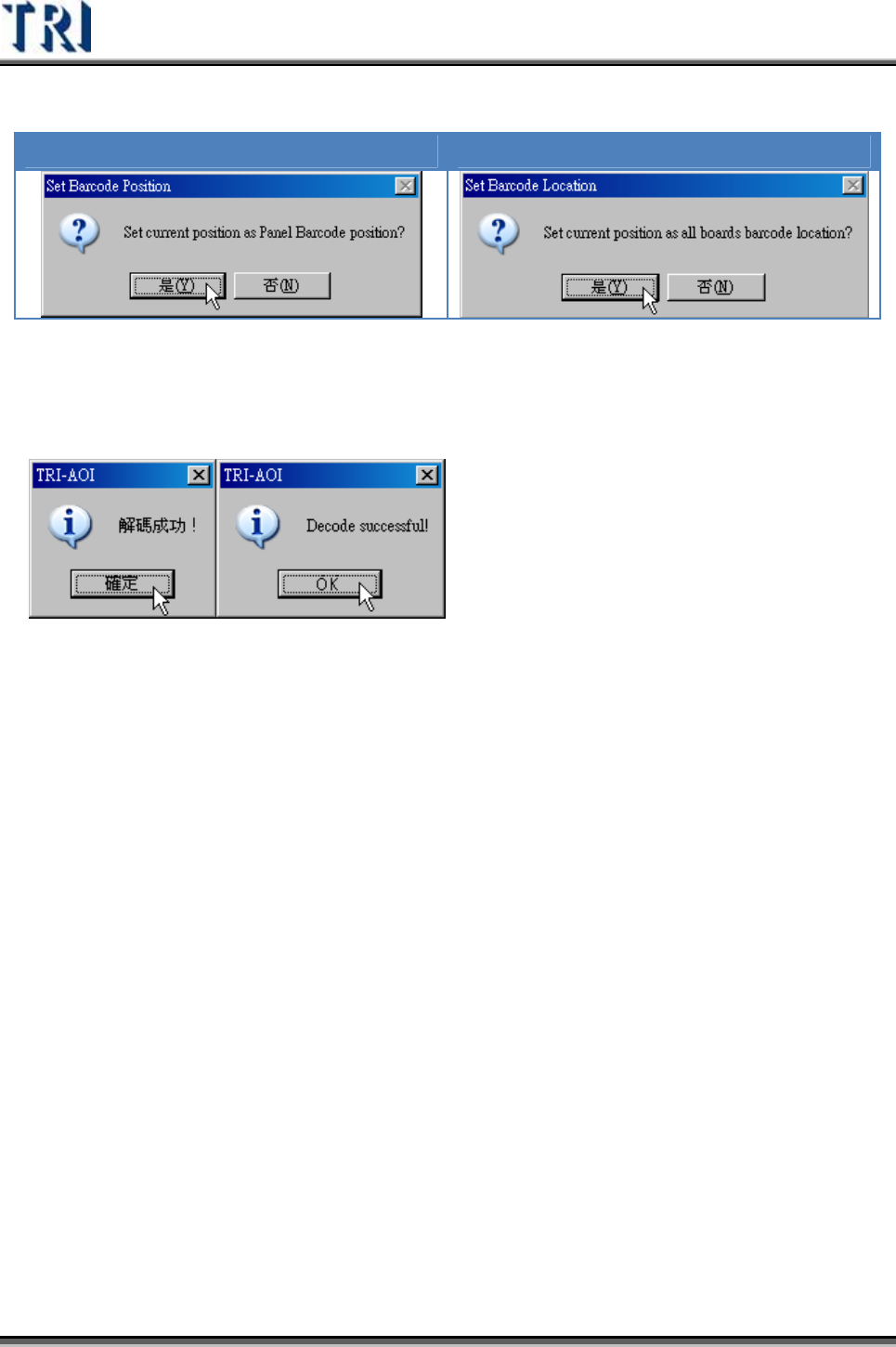

Step5. 設定條碼配置為[Panel Barcode]並將目前的座標

點寫入程式中。

Step6. Test Run，程式依實際在檢測進行中情況，模擬

目前軟體條碼的設定狀態。若可以成功解碼系統

會顯示號碼及解碼成功訊息框。

Step7. 按下[OK]，完成設定，離開設定介面。

條碼以一帶多功能設定步驟

 Manual Setup Multi-Board Pos－手動個別設定各連板條碼位置。若待測板為每個

單板上的條碼都必須被個別掃描的多連板，且每個條碼所貼的間距不是固定的，就
