Test Research Inc.

 TRI7500SeriesUserGuide–Software 105

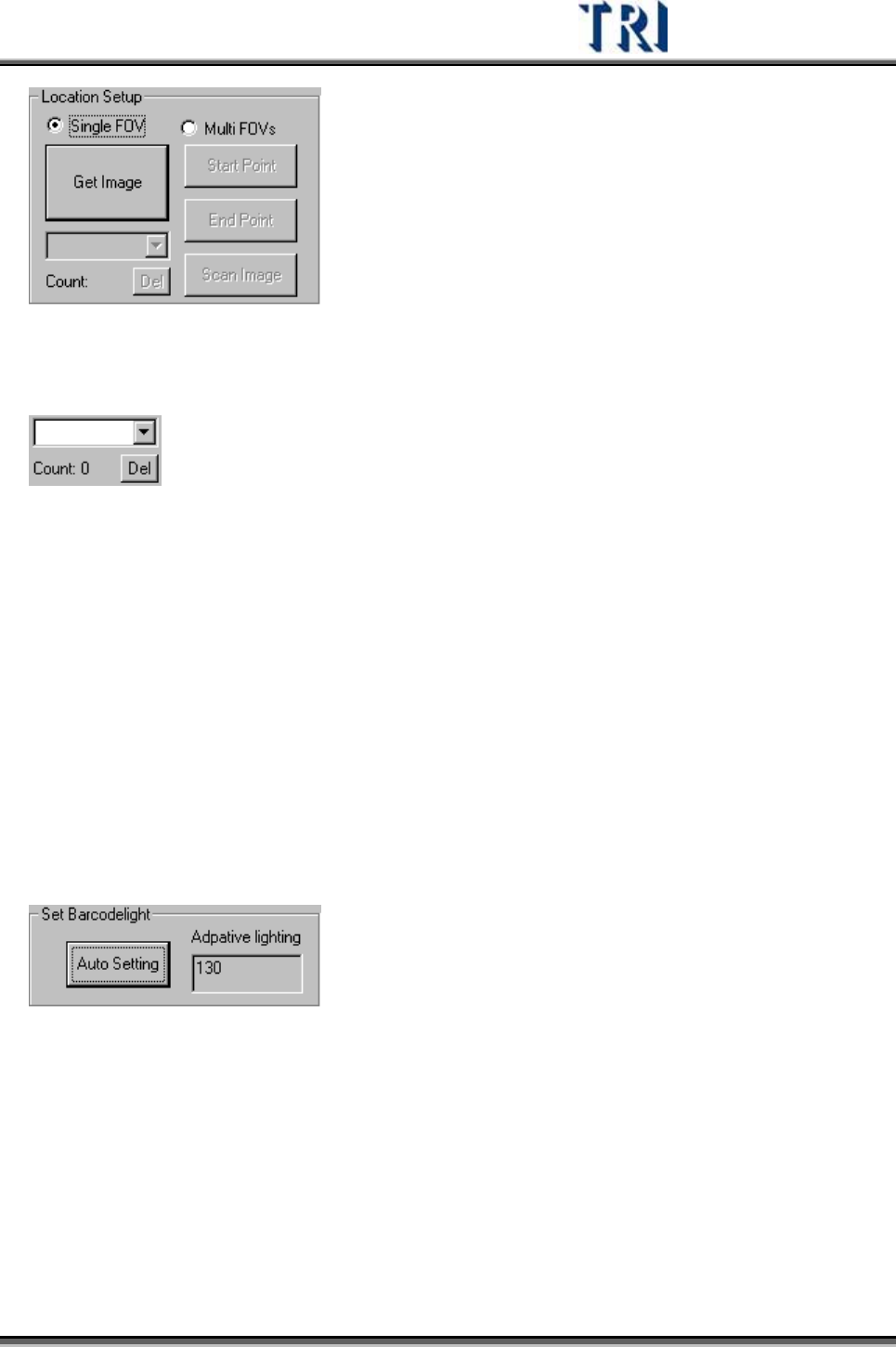

 下拉選取方塊、[Count]欄位以及[Del]按鈕為特殊功能，一般情況下無作用。

 Multi FOV—當條碼的大小超出一個 FOV範圍的話，點選[Multi FOVs]，先按下

[Start Point]指定條碼開始位置，以及按下[End Point]指定條碼結束位置，接著按下

[Scan Image]按鈕系統即會開始掃圖。

3.3.4.7 Set Barcodelight

Auto Setting—自動設定[Barcodelight]燈光功能。只有當使用二為條碼時才有作用。在

使用二維條碼的狀況下，依序完成條碼讀取的設定到按下[TestRun]按鈕時，本功能中

的[Auto Setting]按鈕才會啟動，按下[Auto Setting]後，系統會開始自動偵測最適合的

燈光，身測完後會在[Adpative lighting]欄位中顯示最適合燈光值，且這個燈光值會寫

入[Barcodelight]這組燈光值。

3.3.4.8 Decoder Parameters Setup

 開啟本功能能視窗後，可分為兩個頁面，第一頁為基本設定，第二頁會依據選擇的

條碼類型不同而出現不同的設定項目。分說明如下。

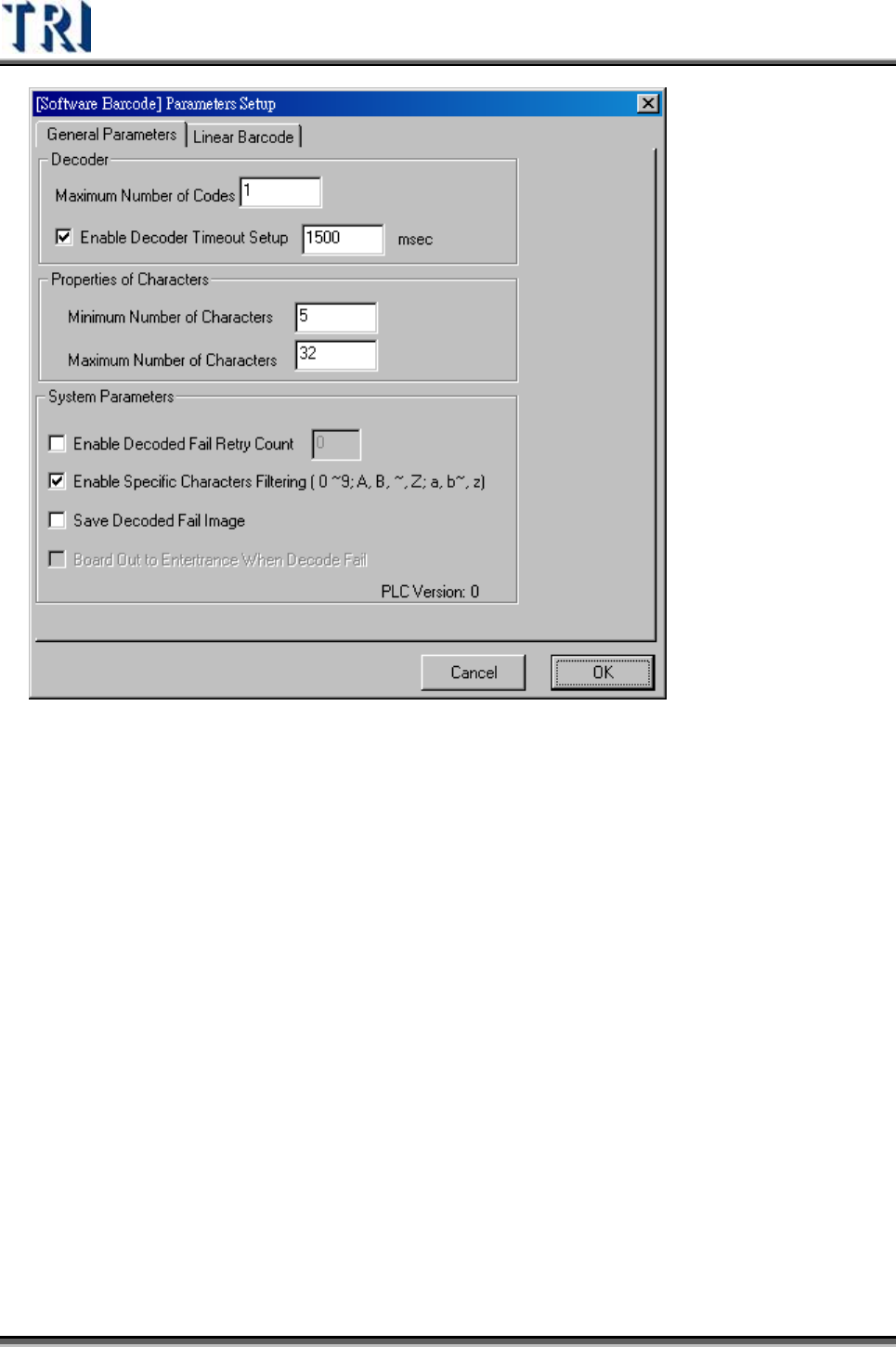

 General Parameters—一般性參數

Test Research Inc.

106 TRI7500SeriesUserGuide–Software

z Decoder—與解碼器相關的參數

 Maximum Number of Codes—在一個 FOV 或一組拼圖中最大可能的條碼數

量。一般而言應設為 1，若目的影像中有多於一的條碼在其中，可以解出對應

的條碼數，但輸出字串排列的順序不可預測（與解碼演算法對個別條碼的解析

能力有關）。系統預設值 1。

 Enable Decoder Timeout Setup—限定解碼器解碼的時間，若超過設定時間仍

未成功解碼將輸出解碼失敗。系統預測啟動此功能，並設定為 1500 毫秒

(msec)。

z Properties of Characters—與條碼字串字元相關的參數

 Minimum Number of Characters—欲解析的條碼字串最小可能的字元數。系

統預設 5。

 Maximum Number of Characters—欲解析的條碼字串最大可能的字元數。系

統預設 32。

z System Parameters—系統參數

Test Research Inc.

 TRI7500SeriesUserGuide–Software 107

 Enable Decoded Fail Retry Count—解碼失敗時重複測試的次數，系統預設關

閉此選項，若解碼失敗時將會進行無限次數的重測，直至測試成功或使用者自

行輸入條碼字串。若啟動設定，則系統重測達設定次數即退板。

 Enable Specific Characters Filtering(0~9; A, B~ Z; a, b~z) —條碼字串字元特

殊符號濾除功能，若條碼字串中存在特殊符號字元將判定為解碼錯誤，系統預

設啟動此功能。

 Save Decode Fail Image—儲存解碼失敗影像。解碼失敗影像會被存在

Project 目錄下\\FailBarcodeImg\\資料夾中。系統預設關閉此功能。

 Board out to Entrance When Decode Fail—解碼失敗時退板自進板口處，需

配合 PLC-2.25 或更新的版本才有支援此功能，系統預設關閉此功能。

 Linear Barcode—一維型態條碼參數

z Code Types—一維條碼的條碼型別。系統預設開啟 Code 39 與 Code128。若非

實際使用需要，請關閉不必要的條碼型別，設定過多的條碼型別會造成解碼錯誤

的機會並會增加解碼的時間。

z FOVs Joint Algorithms—拼圖演算法
