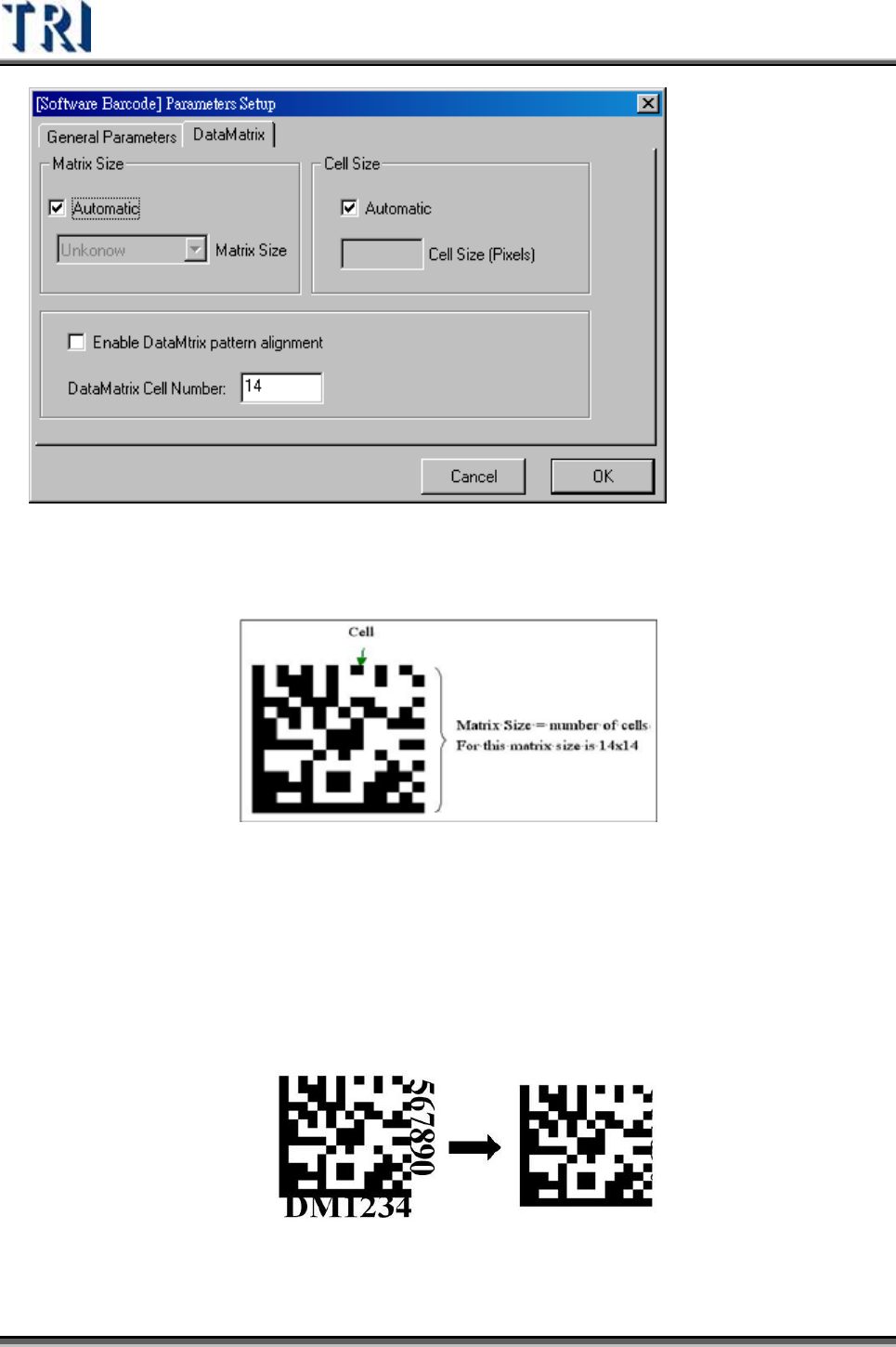

z Matrix Size—陣列尺寸。如下圖所示，陣列尺寸（Matrix Size）的意義為水平和
垂直方向最外圍（最上方與最右方）黑和白區塊的個數。系統預設『自動偵
測』。
DataMatrix 結構說明圖
z Cell Size—陣列元素尺寸（Pixel）。每個元素區塊所佔的像素值。系統預設『自
動偵測』。
z Enable DataMatrix Pattern Alignment—條碼所在位置搜尋與切割功能（客製功
能），系統預設關閉此功能。
條碼圖像預先定位功能
Test Research Inc.
TRI7500SeriesUserGuide–Software 111

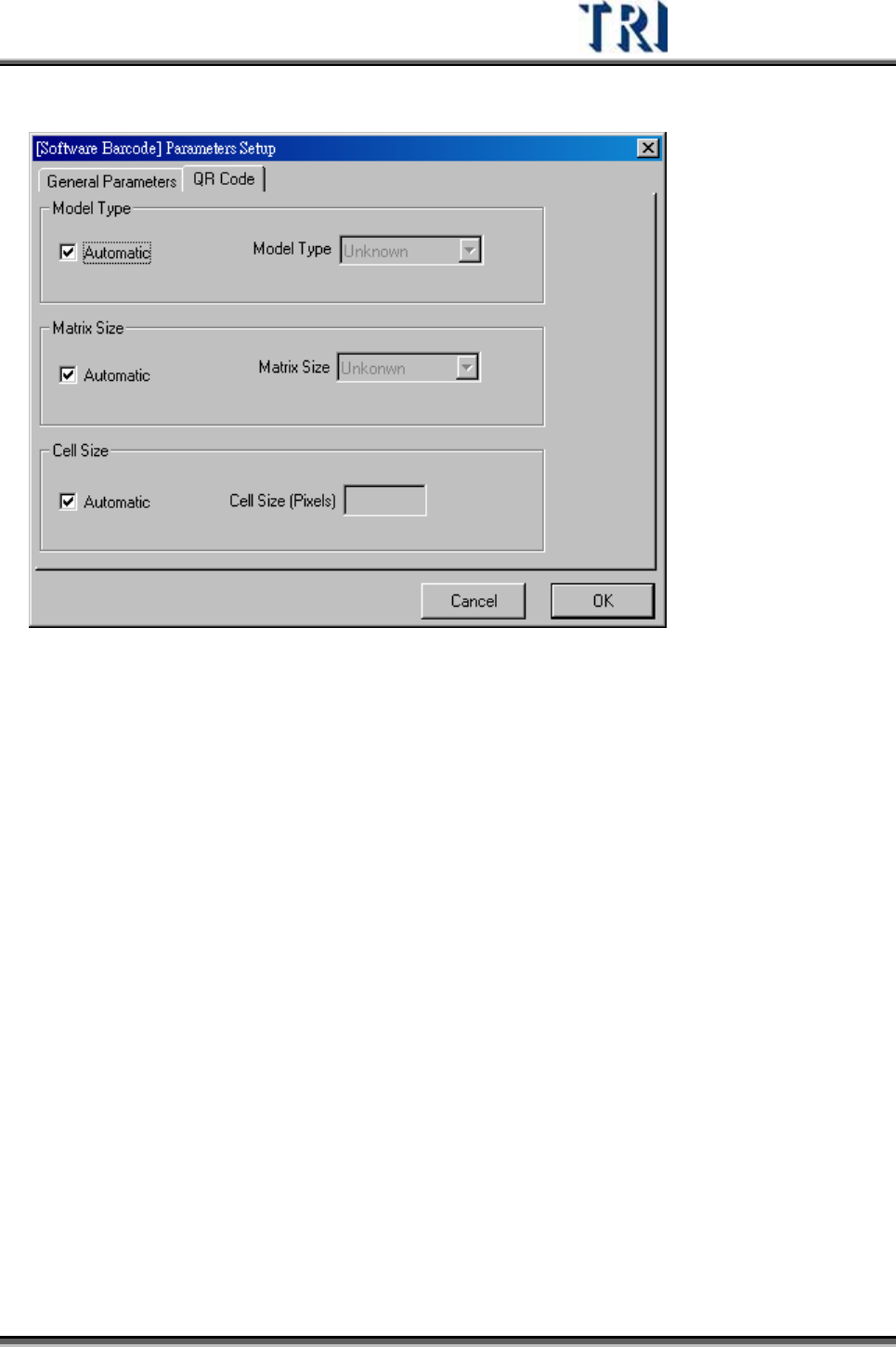

QR Code
z Model Type—條碼的編碼型態。系統預設『自動偵測』。
z Matrix Size—陣列尺寸。系統預設『自動偵測』。意義與 DataMatrix Matrix
Size 同。
z Cell Size—陣列元素尺寸（Pixel）。系統預設『自動偵測』。意義與 DataMatrix
Matrix Size同。
Test Research Inc.
112 TRI7500SeriesUserGuide–Software
3.3.5 設定出板序號(ASSIGN SERIAL CODE)
當不使用條碼機時，在主機可對電路板指定序號，此組序號亦可傳至維修站，顯示
在[BarcodeSN]欄位中。此序號亦會顯示在檢測結果視窗的[PANEL]欄位上。以下
圖為例，這片流水號為 100。

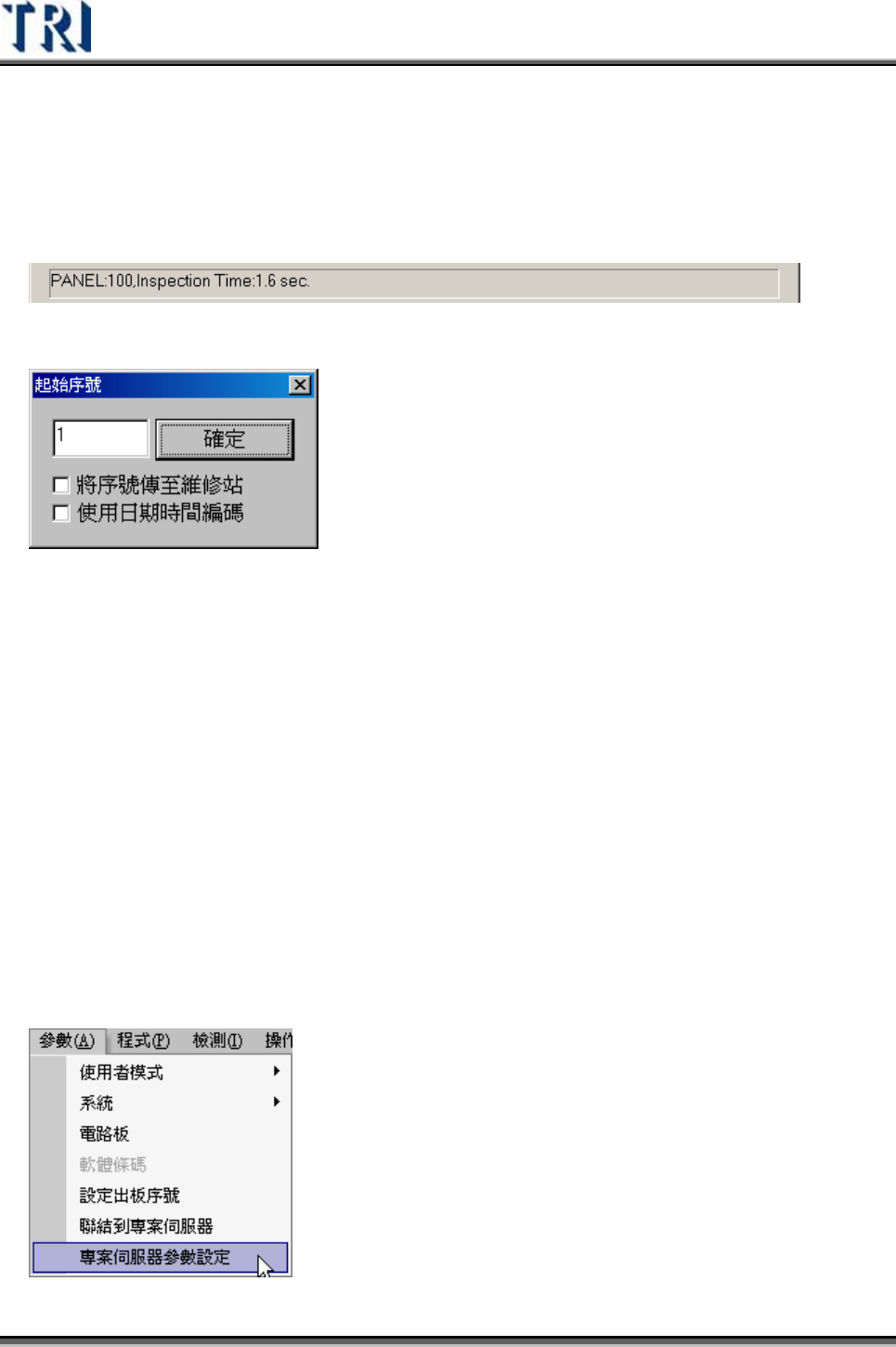

首先將起始序號輸入至欄位中，按下[確定]，即可開始此功能。
[將序號傳至維修站] – 若打勾則將此序號傳至維修站之[BarcodeSN]欄位，不打勾則
不將此序號傳至維修站。
[使用日期時間編碼] –若打勾，則編碼號碼會在指定的流水號後加上日期及時間。
3.3.6 聯結到專案伺服器(CONNECT PROJECT SERVER)、專案伺服器參數設定
(PROJECT SEVER SETTING)
當安裝有專案伺服器系統時，可利用本功能統一控管所有機台上的專案程式
(Project)。
使用步驟
1) 選擇[專案伺服參數設定(Project Server Setting)]
