TR7500_Series_Software_ch-v5-0-0 - 第132页
Test Research Inc. 120 TRI 7500 Series User Gu ide – Software 3.4.3.2 元件名稱 (By Component Name) 按下此按鈕後會出現元件 列 表視窗，視窗 列 出所有元件及其各種檢測框的檢測 參數 與 檢測結果， 若 結果為 0 表示此元件沒有該種檢測框。可在此視窗選擇特定元件設定其 比對條件，在欲設定之元件上按 滑 鼠左鍵 兩 下，會出…
Test Research Inc.
TRI7500SeriesUserGuide–Software 119

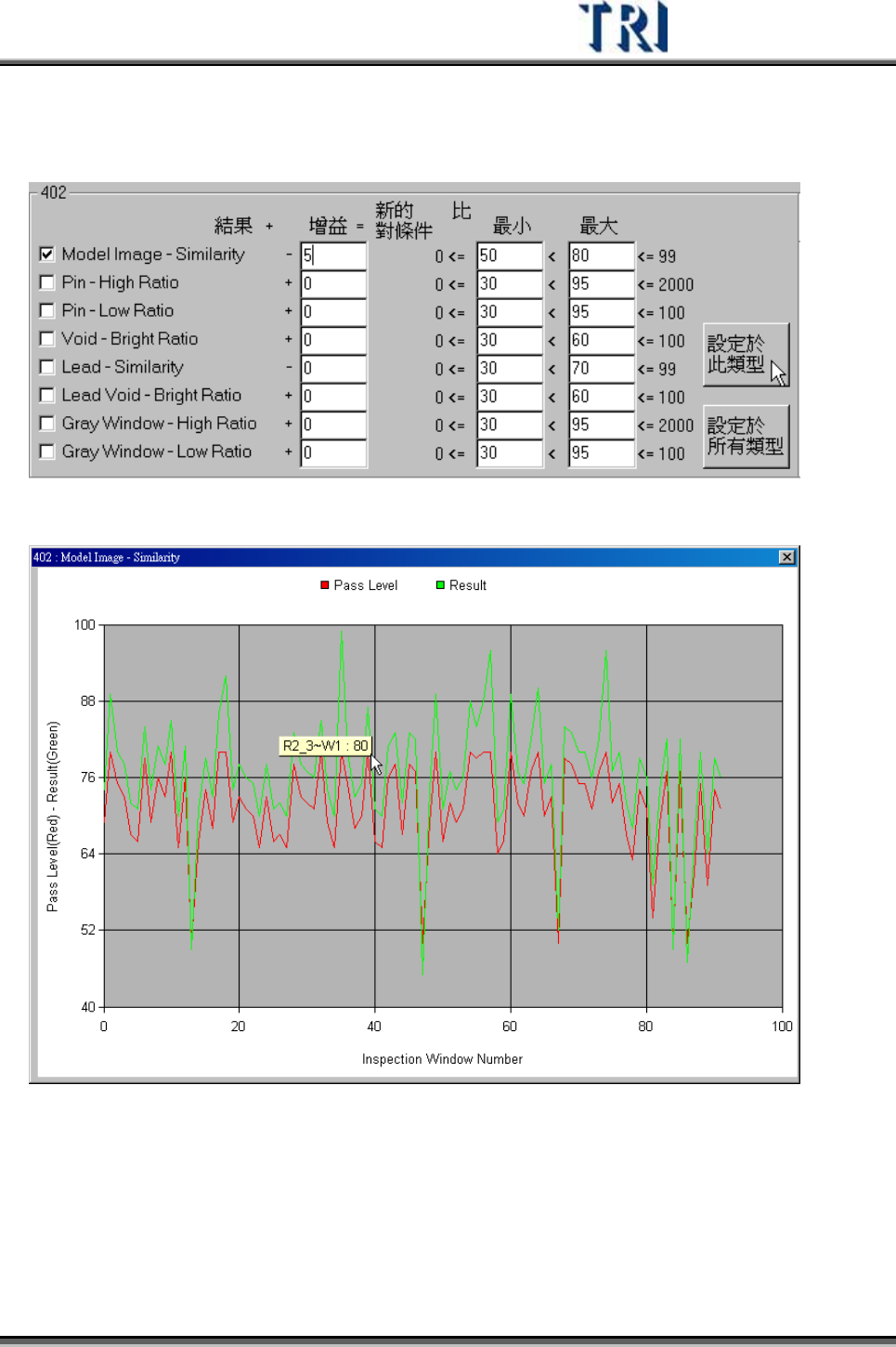

Step3. 在增益欄位輸入 5 後按[設定於此類型]。此時系統會將所有元件平均檢測結果
減 5，做為新的[Similarity]參數。
Step4. 可再次點選圖示以查看參數變更結果。
儲存–按下此按鈕可以將元件形式列表中所有資訊以文字檔形式儲存在與程式相同
的資料夾中，檔案名稱為[typeSetting.txt]。
Test Research Inc.
120 TRI7500SeriesUserGuide–Software

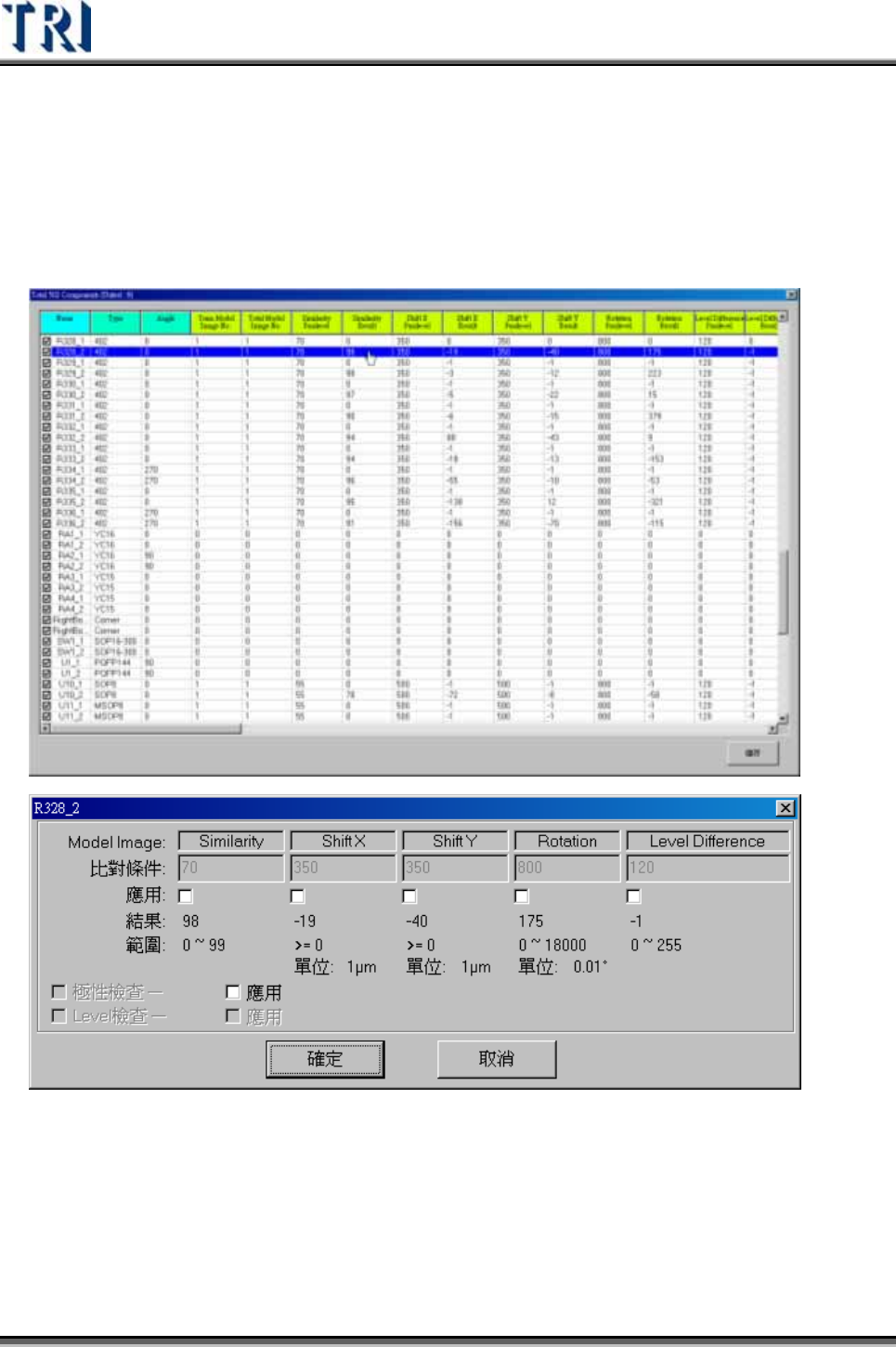

3.4.3.2 元件名稱(By Component Name)
按下此按鈕後會出現元件列表視窗，視窗列出所有元件及其各種檢測框的檢測參數與
檢測結果，若結果為 0表示此元件沒有該種檢測框。可在此視窗選擇特定元件設定其
比對條件，在欲設定之元件上按滑鼠左鍵兩下，會出現參數設定視窗。在元件名稱前
之方塊打勾表示要測，不打勾表示不測此元件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 121

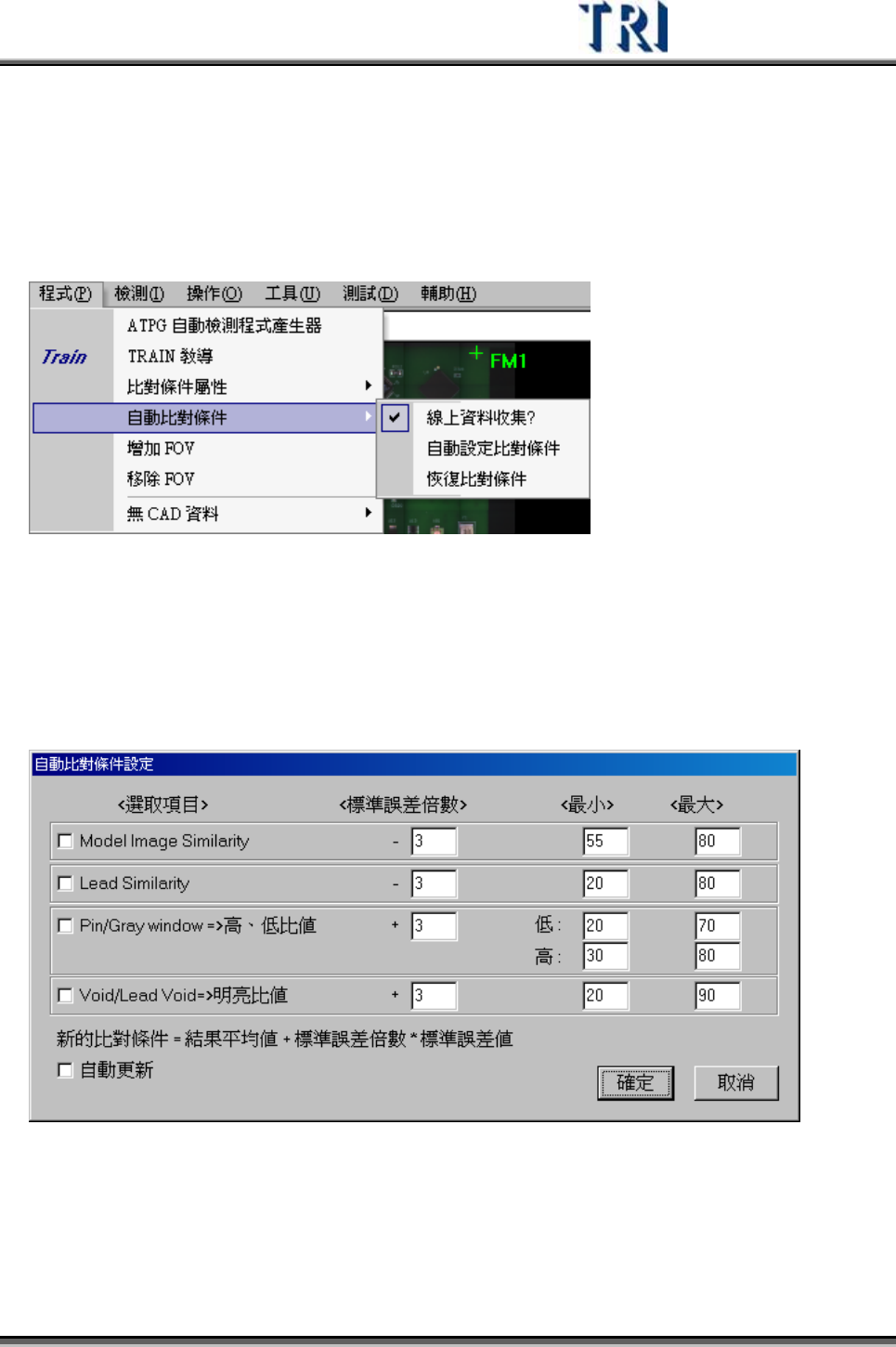

3.4.4 自動比對條件(AUTO PASS LEVEL)
3.4.4.1 線上資料收集(Inline Data Collection)
打勾表開啟線上資料收集，系統將開始收集檢測資料，做為自動比對條件的依據，系
統僅儲存最近 30筆的資料，且只有通過(Pass)的資料會被列入計算。
3.4.4.2 自動設定比對條件(Auto Set Pass Level)
開啟[線上資料收集]後，此選項就可以被選擇，系統將會根據目前收集的 30 筆資料與
此處的設定來計算新的比對條件。在此勾選所需設定的檢測框種類，接著輸入[標準誤
差倍數]以及[最大]、[最小]值，按下[確定]後比對條件即會被更改。
選取項目 – 在此勾選希望進行自動比對條件設定的檢測框種類
標準誤差倍數 – 給予一標準誤差倍數值做為系統計算的參數。新的比對條件=結果
平均值+標準誤差倍數*誤差標準值，其中[結果平均值]與[誤差標準值]為系統自動以
30 次的檢測結果算出。
