Test Research Inc.
TRI7500SeriesUserGuide–Software 123
此處的[儲存]代表將目前這張 FOV 影像存到與程式相同的資料夾中。
增加 FOV步驟：
Step1. 按下[程式/增加 FOV]
Step2. 選取要增加的 FOV 後按下[Add]
Step3. 可以繼續增加其他 FOV
Step4. 增加完成後再按一次[程式/增加 FOV]按鈕
Step5. 關閉[Train]視窗後，按[工具/FOV 取像]來取得新增的 FOV影像。
Step6. 重新開啟[Train]視窗，針對新增的 FOV 編輯。
Test Research Inc.
124 TRI7500SeriesUserGuide–Software
3.4.6 移除 FOV(DELETE FOV)
只有在[Train]畫面開啟時，此功能才有作用。
點選[移除 FOV]按鈕時，會剩下左上方大圖以及左下方的 FOV影像，移除 FOV 的
方法有二：
z 可以直接在大圖上點選要移除的 FOV位置，而攝影機會移動到所點選的位置上
去取像，確認影像正確後按下[Del]按鈕，系統則會刪除指定的 FOV，若為多連
板，則其他連板的相對位置亦會刪除 FOV。
z 先在大圖上點選要刪除 FOV的大約位置後，按[上張]或[下張]按鈕，系統就會往
上或往下自動尋找該方向攝影機可以移除的 FOV區域，確認影像正確後按下
[Del]按鈕，系統則會刪除指定的 FOV，若為多連板，則其他連板的相對位置亦
會刪除 FOV。
移除 FOV步驟：
Step1. 按下[程式/移除 FOV]
Step2. 選取要移除的 FOV 後按下[Del]
Step3. 可以繼續移除其他 FOV
Step4. 移除完成後再按一次[程式/移除 FOV]按鈕
Step5. 關閉[Train]視窗後，按[工具/FOV 取像]來重新取得 FOV影像。
3.4.7 檢測板旋轉 180 度(ROTATE 180°)
對於已完成的程式，進板角度改成原本的 180 度時，可使用本功能直接將程式修改
為旋轉 180度檢測，而不需要重新製作。
開啟一個欲旋轉 180 度的程式後，按下本按鈕即可。
完成後須重新尋找對位標記以及重新掃描大圖影像。
3.4.8 無 CAD 資料(NON CAD)
3.4.8.1 目的
此功能是當使用者無法取得電路板的元件資料檔(CAD)時使用，主要目的是幫助使用
者用手動的方式，對於每顆元件得到名稱、X 方向座標、Y 方向座標、角度以及種類
五項資訊，且儲存成 AOI 檔案(*.aoi)，讓接下來的步驟可匯入使用。
Test Research Inc.
TRI7500SeriesUserGuide–Software 125
目前有兩種 Non CAD製作方式，第一種為標準作法，在 3.4.8.2 至 3.4.8.7 中詳述。第
二種為節省 Non CAD 程式製作時間，採用在 8X8的大圖影像上，進行 NonCAD 製
作，可在離線編輯器上製作，限制為無法在已載入專案時使用。，此作法在 3.4.8.8 中
說明。

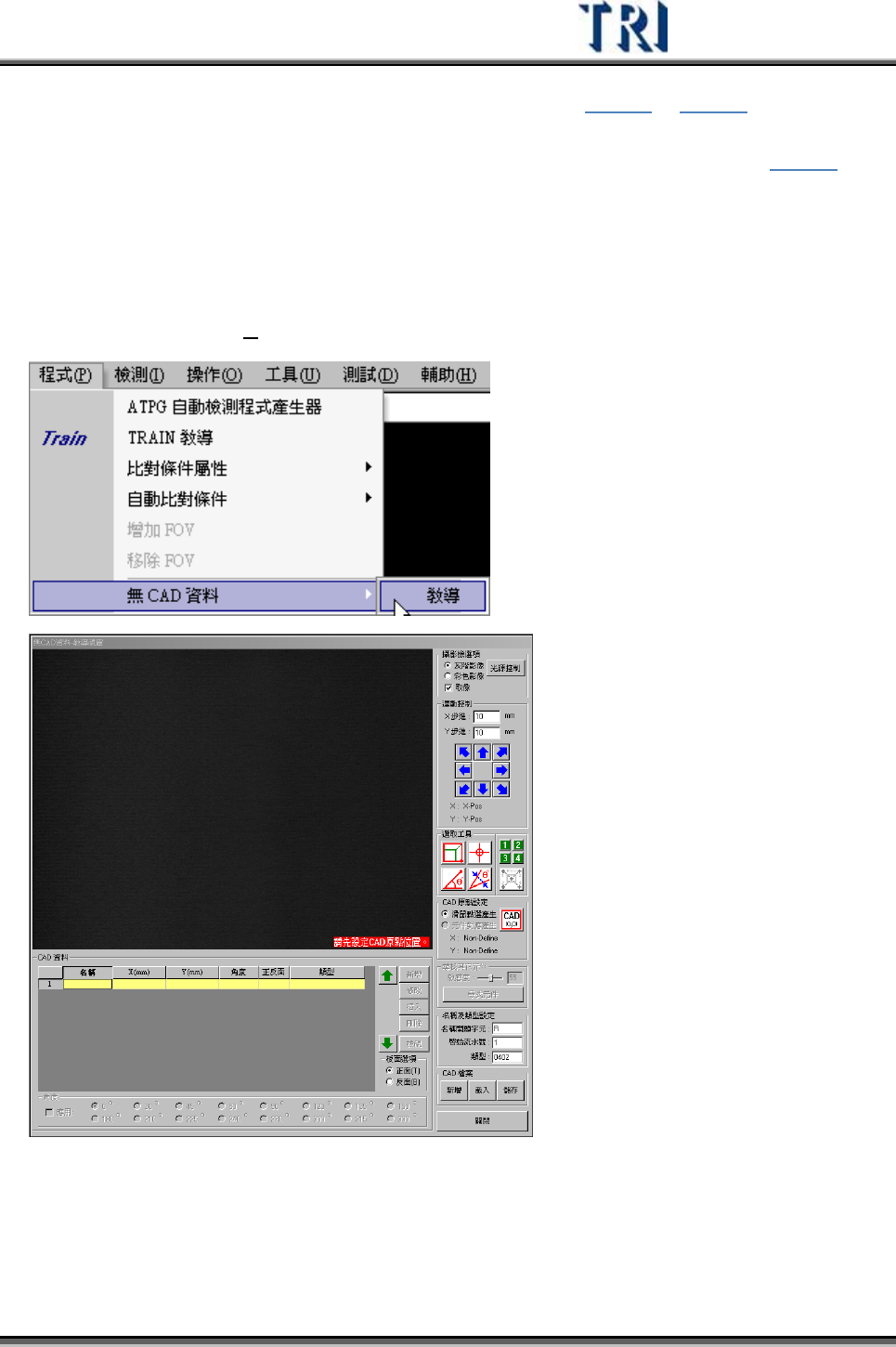

3.4.8.2 開啟教導視窗(Teach)
在工具列上選取[程式(P)/無 CAD 資料/教導]
