1 手冊簡介
1.1 本手冊適用機型介紹
德律科技所生產之高速自光學檢測系統 AOI 系列，其動態檢測科技提供了穩定且清楚
的影像，可有效檢測組裝電路板製程中所產生的缺點。對於各機種的詳細規格，我們
亦備有相關型錄可供使用者參考。
本手冊(TR7500 系列使用手冊 – 軟體)主要內容包含了 TR7500 及 TR7500L系列軟體
使用的詳細說明，為了使用上的方便，本手冊所刊載的內容，一律使用 AOI 來代表檢
測設備而不詳列所適用機種。若所提及的功能並非所有機種皆適用時，才會另外標註
(例：僅 TR7500 適用)。
1.2 AOI 功能介紹
TRI 之自動光學檢測(AOI, Automated Optical Inspection)機系列，針對輕薄短小、密
度高之電子產品的檢測需求而開發，利用光學影像的檢測，在不需測試治具、不需電
子量測且不破壞產品的情況下，可有效檢出元件的各種不良製程。AOI 除了可避免傳
統人工目檢的不穩定因素，亦可加速檢測時間，有效為產品的品質把關，提高產能及
減少生產、維修成本。
TRI 的 AOI檢測設備，使用了動態取像 技術，提供高速且清晰之電路板實際影像，且
不需更動軟硬體即適用於回焊爐前或爐後的檢測。
Test Research Inc.
2 TRI7500SeriesUserGuide–Software

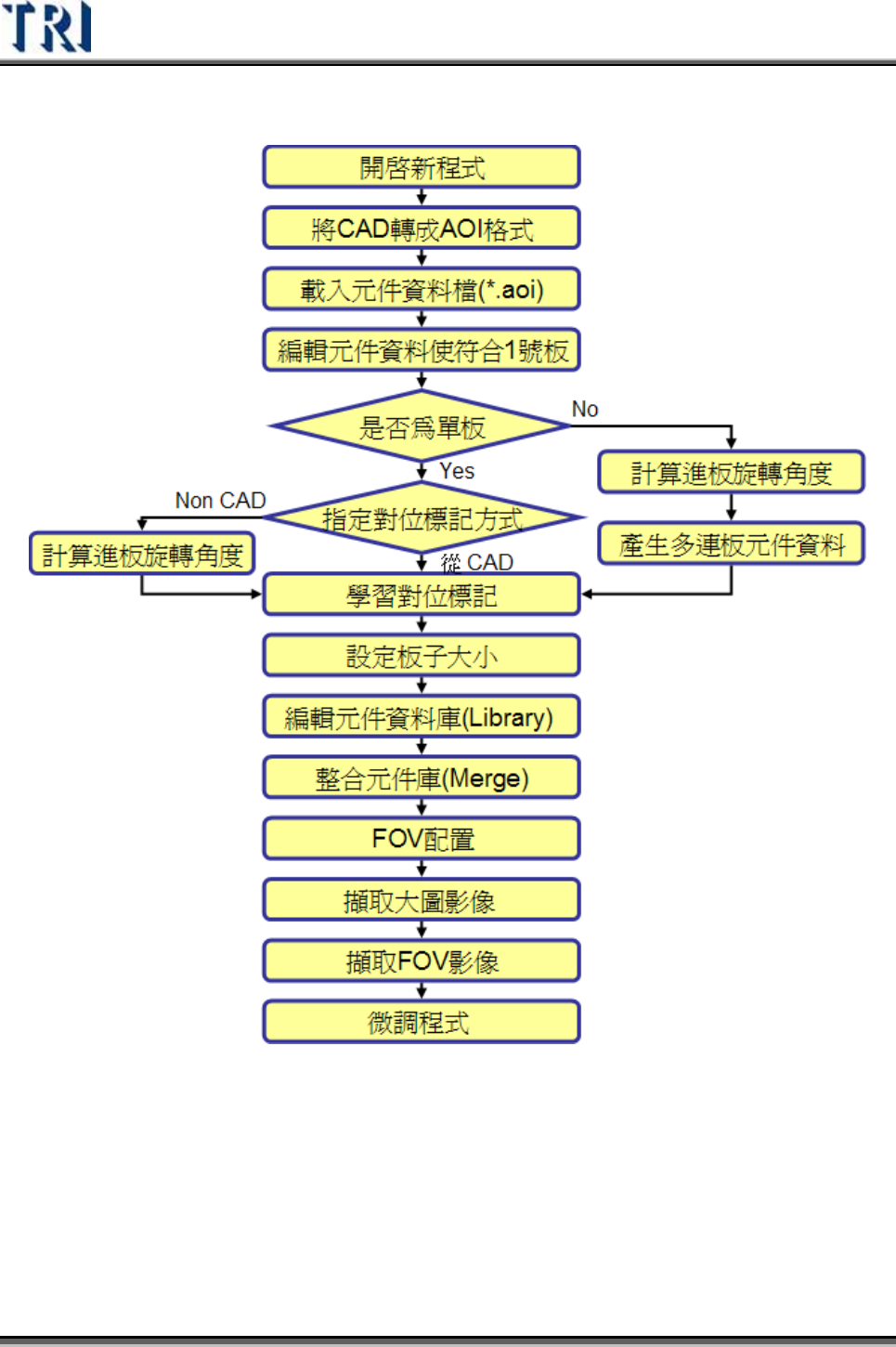

1.3 程式製作流程圖
1.4 相關檔案
ModelName*pre–程式檔案。
ModelName*aoi–AOI 可直接讀取的 CAD 檔案。
ModelName.bmp–大圖影像。
Test Research Inc.
TRI7500SeriesUserGuide–Software 3
ModelName_2x2.bmp–2x2 大圖影像，用於結果視窗中檢視兩倍大圖影像。
ModelName.bmp_8x8–8x8 大圖影像，用於首件檢查及 NonCAD 功能。
ModelName.pre.bak–將程式存檔時系統會自動測試程式內容，若測試正常，除了
儲存[*.pre]檔案外，系統還會同步儲存[*.pre.bak]檔案，這個檔案是程式的備份檔，
當 [*.pre]檔案毀損時，可將被份檔案的副檔名更名為[*.pre]後使用。
ModelName.pre.bak1–亦為程式的備份檔，當 [*.pre]檔案毀損時，可將備份檔案
的副檔名更名為[*.pre]後使用。
1.5 可選配項目
條碼系統–可選配一維條碼讀取系統、2 維條碼讀取系統或軟體條碼讀取系統(僅可
讀取正面)。
OCR–Optical Character Recognition，光學字元辨識，OCR 利用字型資料庫依據
字元特徵法則來辨識字元，可在嚴酷的工業環境下正確辨識出字串內的文字。
自動板寬調整系統–系統在軟體中可自行記憶不同機種的電路板寬度，並且在程式
載入時自動調整至儲存的板寬。可減少人員手動調整板寬的時間。
電路板支撐系統–對於電路板進行硬體的支撐，克服較嚴重的板彎造成的問題。
維修站系統–AOI 檢測結果可傳送到維修站，以利人員進行電路板缺點覆判與維修
動作。系統內的 SPC 軟體，蒐集檢測結果資料後，可依使用者需求製作各種統計
報表。維修站系統包含了軟體及電腦主機、螢幕，詳細功能請參考維修站手冊。
離線編輯器–AOI 離線編輯系統包含了軟體、電腦主機及螢幕，讓使用者可在離線
的環境下製作程式，縮短在機器上操作的時間，詳細功能請參考
9 遠端編輯站。
YMS–YMS 系統是將生產線上 TRI 各機台的資訊整合至 YMS 資料庫，再經由軟
體從龐大的資料庫中篩選出使用者需要的資料，可有效控管生產狀況、提升生產線
整體的良率。詳細說明請參閱 YMS 系列手冊。
