方塊工具
z 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移動、旋轉，
或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系統會以方塊之中心點
作為元件的座標。
十字工具
z 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來定義
CAD 座標，則系統會以十字交叉點作為元件的座標。
Test Research Inc.
128 TRI7500SeriesUserGuide–Software

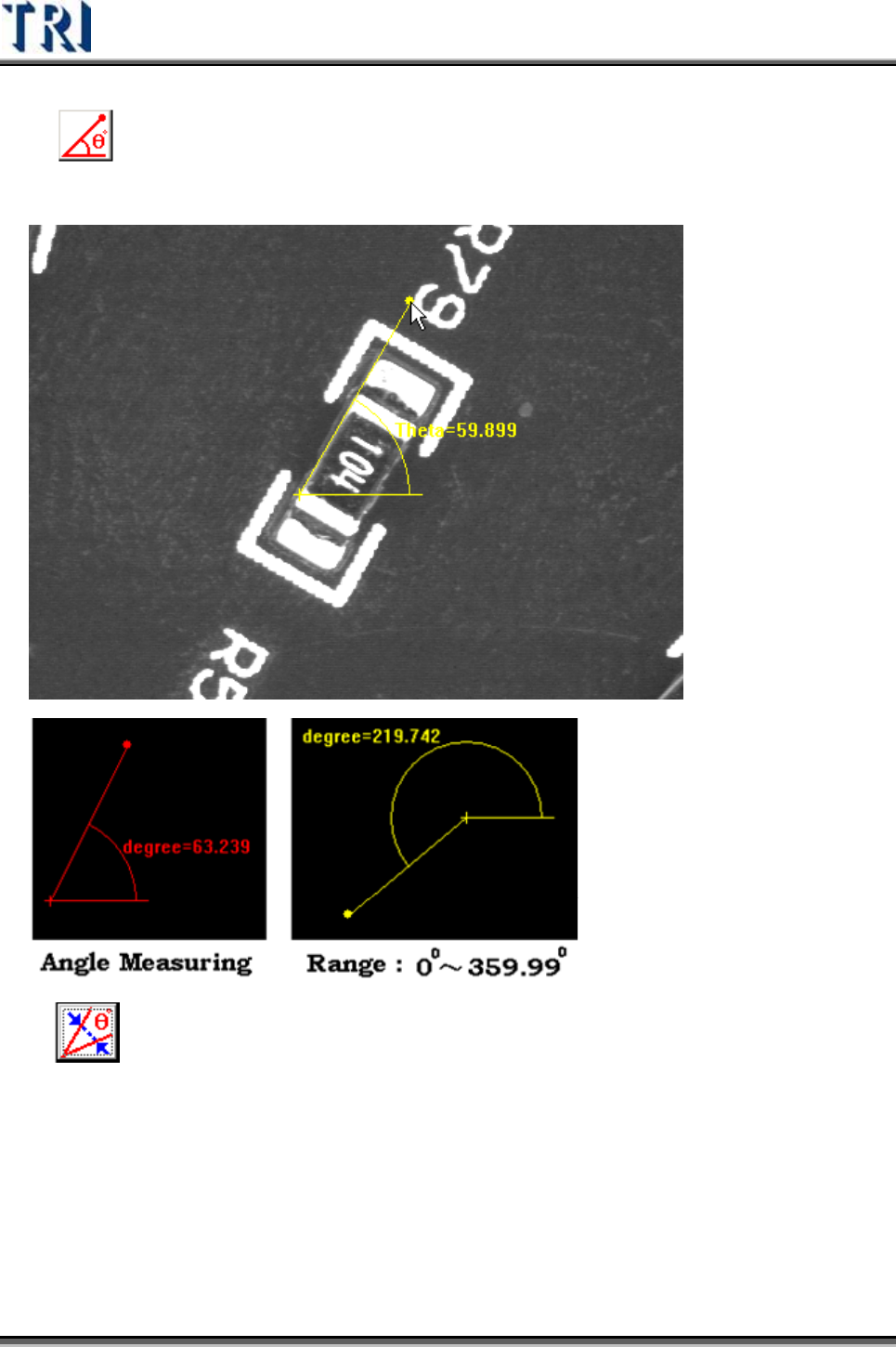

角度量測
z 定義元件角度的工具。若元件具有特殊角度可利用此工具來量測。
角度校正
z 由於使用[角度量測]工具所量得的值會有些許誤差且並非整數，按下此按鈕可以
輔助角度量測工具，將所量得的角度一以下邏輯進位成為整數。
Test Research Inc.
TRI7500SeriesUserGuide–Software 129
大型元件工具
z 定義元件座標的工具。若元件超出一張影像的範圍，使用方塊工具沒有辦法找到
元件中心的話，可使用這一組大型元件工具來幫助我們找到元件的中心座標。
Step1. 將十字工具移到目標元件的左上角後按下[1]按鈕，取得第一個角落的座標位
置。
