Test Research Inc. 130 TRI 7500 Series User Gu ide – Software Step2. 以同樣方法，依序找到其餘三個角 落 後按下 [2] 、 [3] 、 [4] 按鈕，建 立 其座標。 Step3. 按下 按鈕，系統及自動計算出元件的中心位置。 Step4. 輸入名稱及 類 型後，按下 [ 新增 ] 鈕，新增元件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 129
大型元件工具
z 定義元件座標的工具。若元件超出一張影像的範圍，使用方塊工具沒有辦法找到
元件中心的話，可使用這一組大型元件工具來幫助我們找到元件的中心座標。
Step1. 將十字工具移到目標元件的左上角後按下[1]按鈕，取得第一個角落的座標位
置。
Test Research Inc.
130 TRI7500SeriesUserGuide–Software

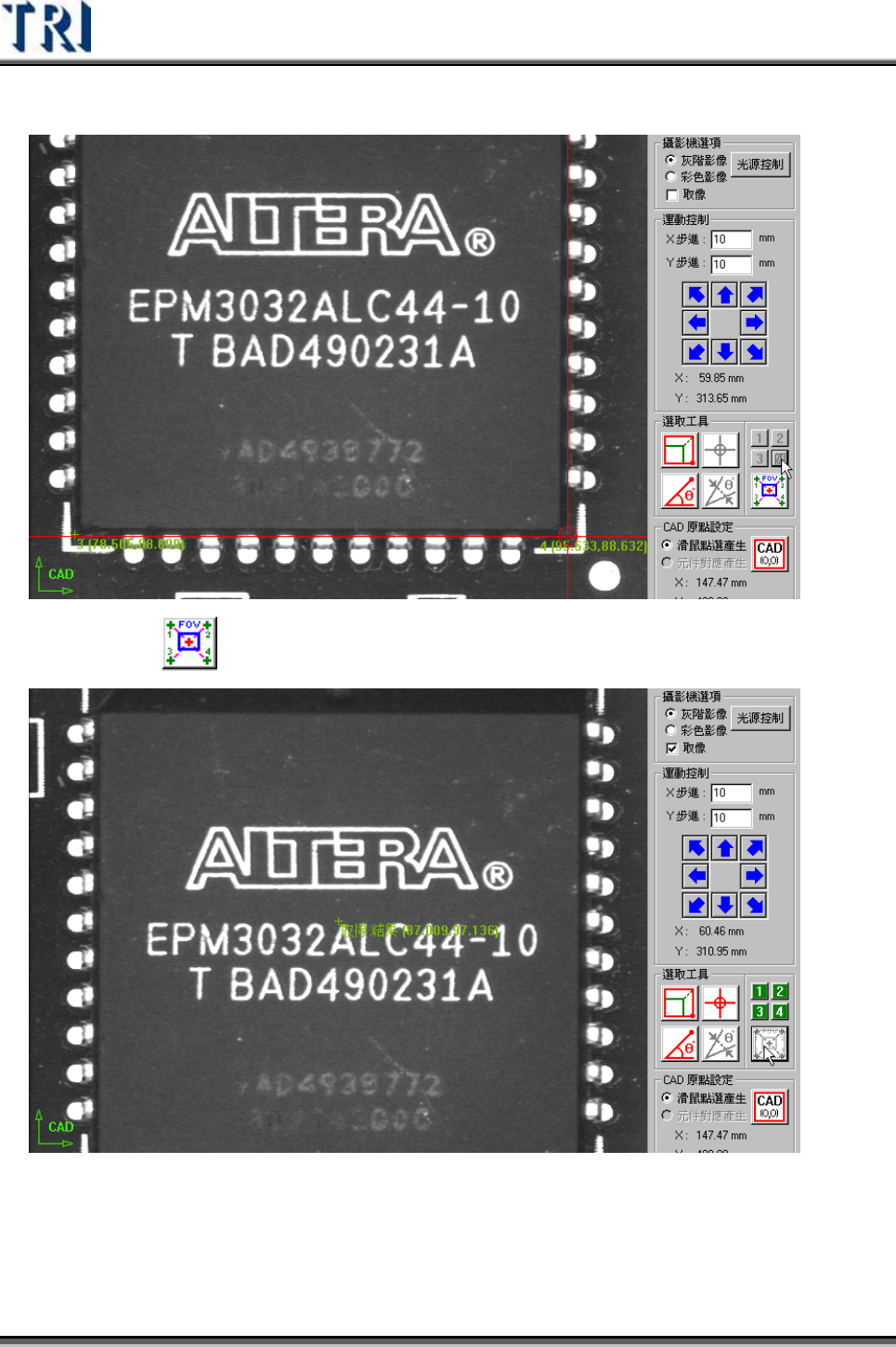

Step2. 以同樣方法，依序找到其餘三個角落後按下[2]、[3]、[4]按鈕，建立其座標。
Step3. 按下 按鈕，系統及自動計算出元件的中心位置。
Step4. 輸入名稱及類型後，按下[新增]鈕，新增元件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 131

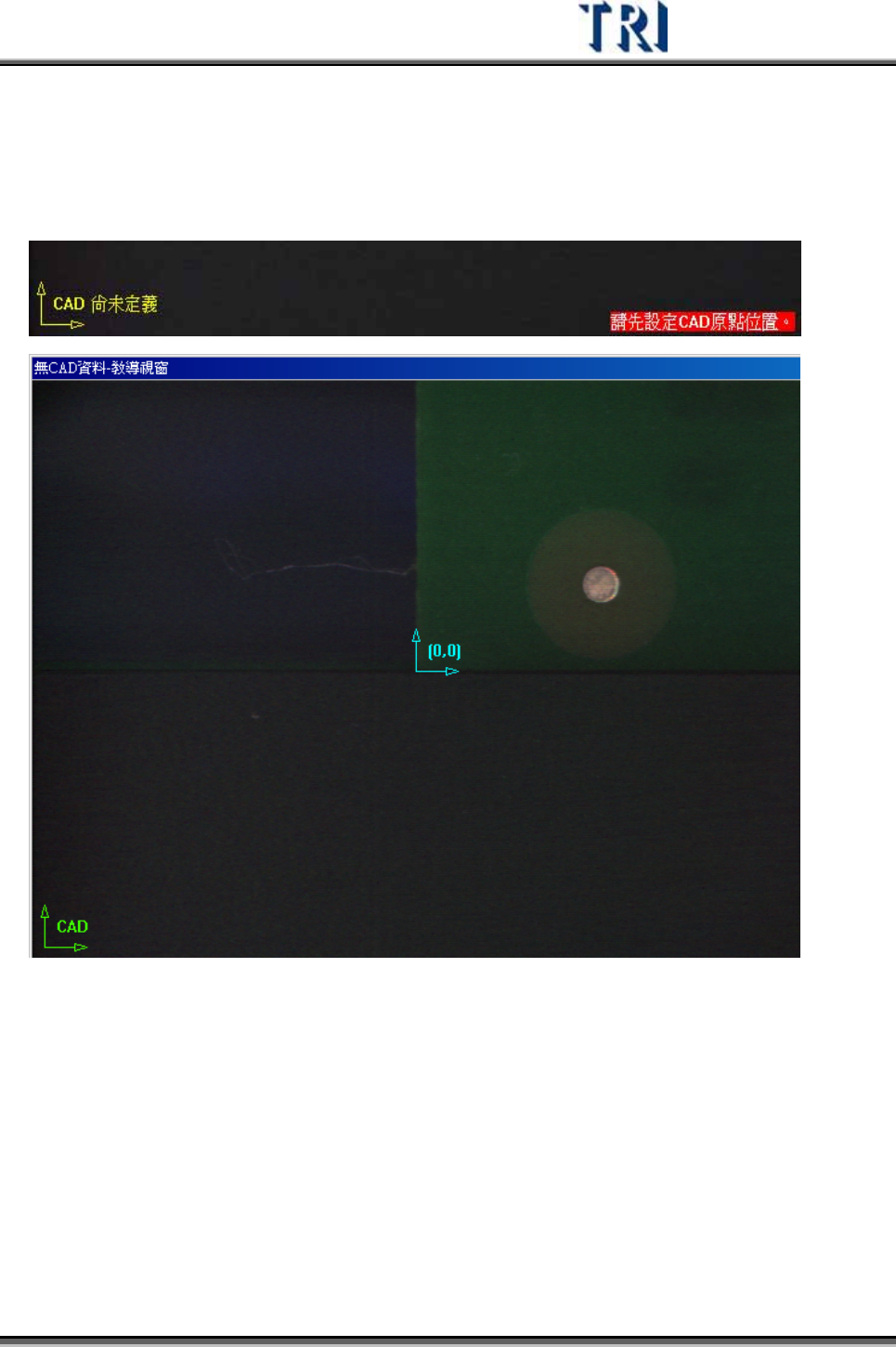

1) CAD 原點設定 － 在建立 CAD 檔案之前，使用者必須先設定原點位置來作為其
他元件的參考點。若使用者尚未設定原點，畫面左下角會出現黃色座標圖示閃動
來提醒使用者，若原點已設定，則左下角之圖示變為綠色，且原點位置以藍色座
標圖示表示。設定原點的方法有以下兩種：
滑鼠點選產生 － 在編輯一個新的 AOI 檔案的情況下，需使用此方法產生元件位
置。可以使用方塊或十字工具將工具移到欲設定原點的位置後，按下[CAD(0,0)]按
鈕即可，此時系統會記錄原點的 X-Y Table 座標位置。
