Test Research Inc.
TRI7500SeriesUserGuide–Software 135

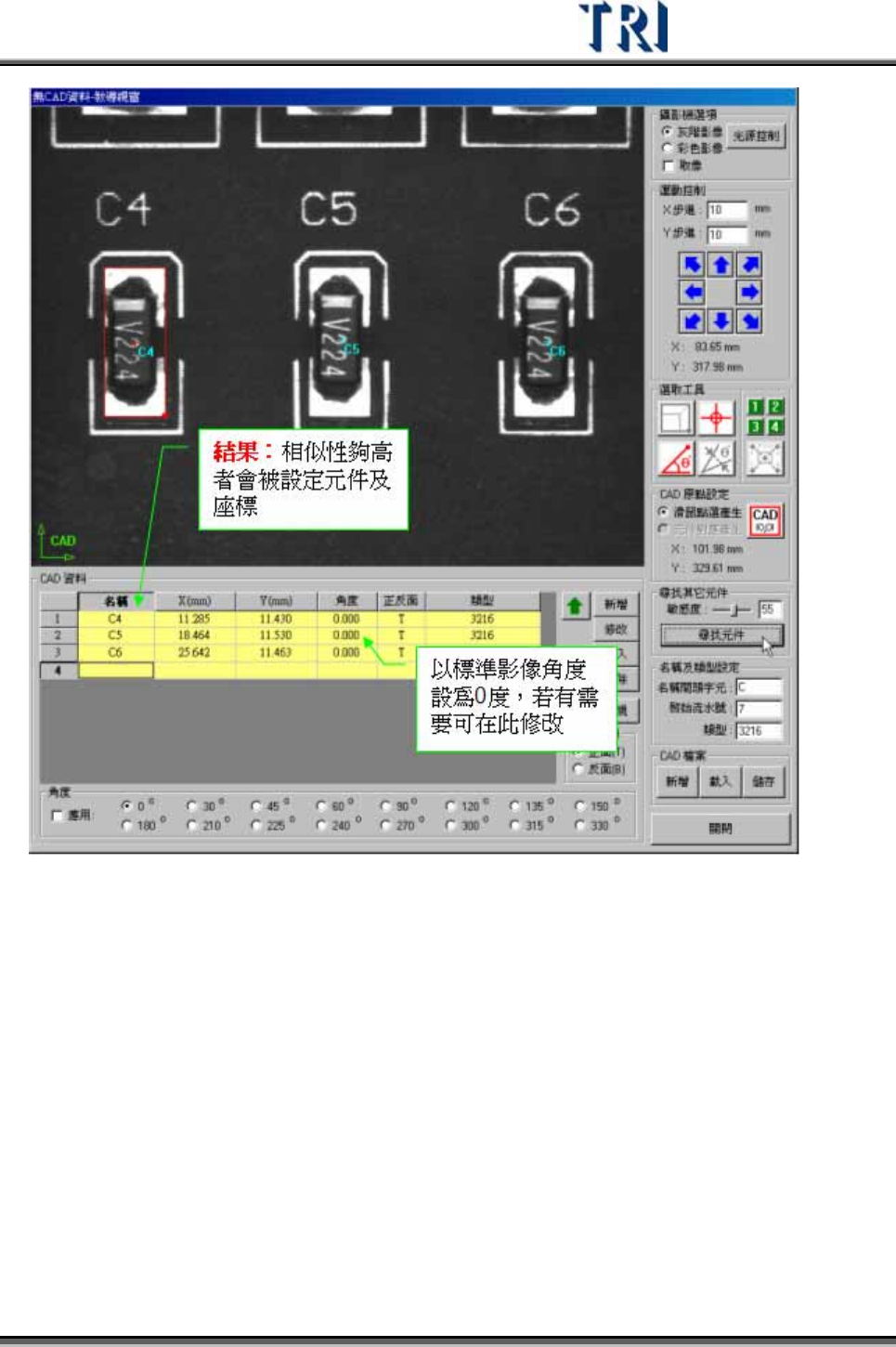

3) 名稱及類型設定 － 可在此設定[名稱開頭字元]、[起始流水號]以及[類型]，當建立
一新元件時就是依此資料來作為元件的名稱及類型。假設[名稱開頭字元]設定為
「R」，[起始流水號]設定為「100」，則新增一元件時其名稱為「R100」，而
流水號會自動加 1，新增下一個元件時其名稱便為「R101」，依此類推。
4) CAD 檔案 － 可[新增]、[載入]或[儲存]AOI 檔案。若按下[新增]按鈕表示要新建立
一個 AOI 檔案，那麼目前的資料將完全被清除並開啟一個空白的檔案。按下[載
入]則可以瀏覽欲開啟的 AOI 檔案的路徑。按下[儲存
]表示將目前的檔案存入硬碟
中。
Test Research Inc.
136 TRI7500SeriesUserGuide–Software

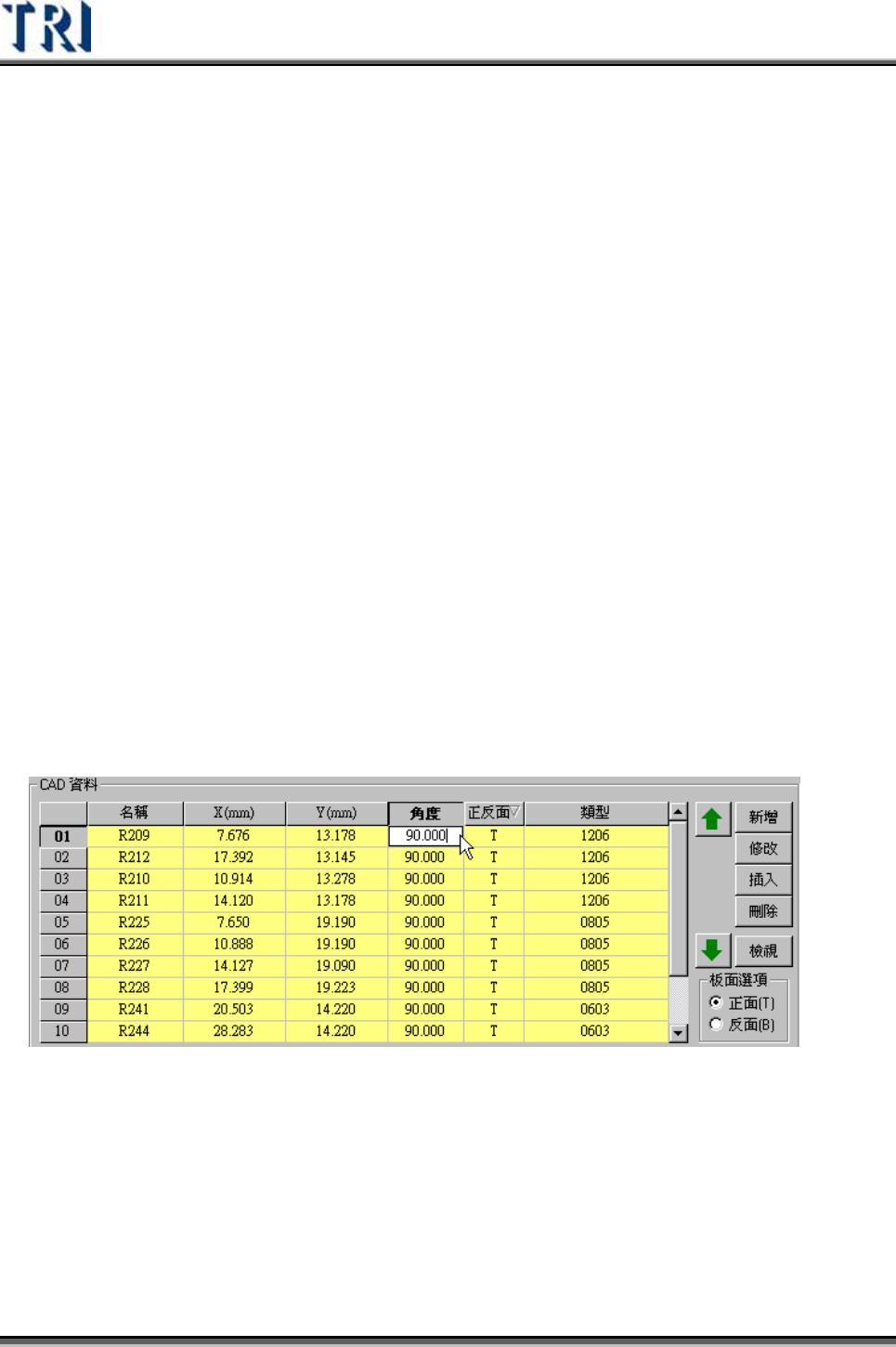

5) CAD 資料 － 此欄位列出了檔案中所有的元件資料，也可以在此欄位中[新增]、
[修改]、[插入]或[清除]元件的資料，分別說明如下：
新增 － 按此按鈕系統會根據[名稱及類型設定]欄位內容、[板面選項]、[角度]以及
[選取工具]所定義的中心座標位置，新增一個元件至[CAD]資料列表中。
修改 － 先在列表中選擇一個欲修改的元件後，按此按鈕系統會根據[選取工具]所定
義的中心座標位置修改[座標]、定義的角度修改[角度]以及點選的板面選項修改[正反
面]。
插入 － 先在列表中選擇欲插入的位置後，按此按鈕系統會根據[名稱及類型設定]欄
位內容、[板面選項]、[角度]以及[選取工具]所定義的中心座標位置，新增一個元件
至[CAD]資料列表中。
刪除 － 先在列表中選擇欲刪除的元件後，按此按鈕即可刪除該元件。
檢視 － 先在列表中選擇一元件後，按此按鈕即可將攝影機移到該元件上方。
板面選項 － 在此可以選擇元件是位於電路板的正面或是反面。選擇後新增的元件
會根據所點選的板面去做設定。亦或在已經存在的資料列表中選擇欲更改的[正反面
欄位]後，點選[正面]或[反面]，資料及可立即被修改。
上下箭頭 － 先在列表中選擇一元件後，按此按鈕即可將該元件在列表中的位置往
上或往下移動。
CAD 資料 － 在資料列表中任何欄位上點選滑鼠左鍵兩下，即可直接修改其內容。

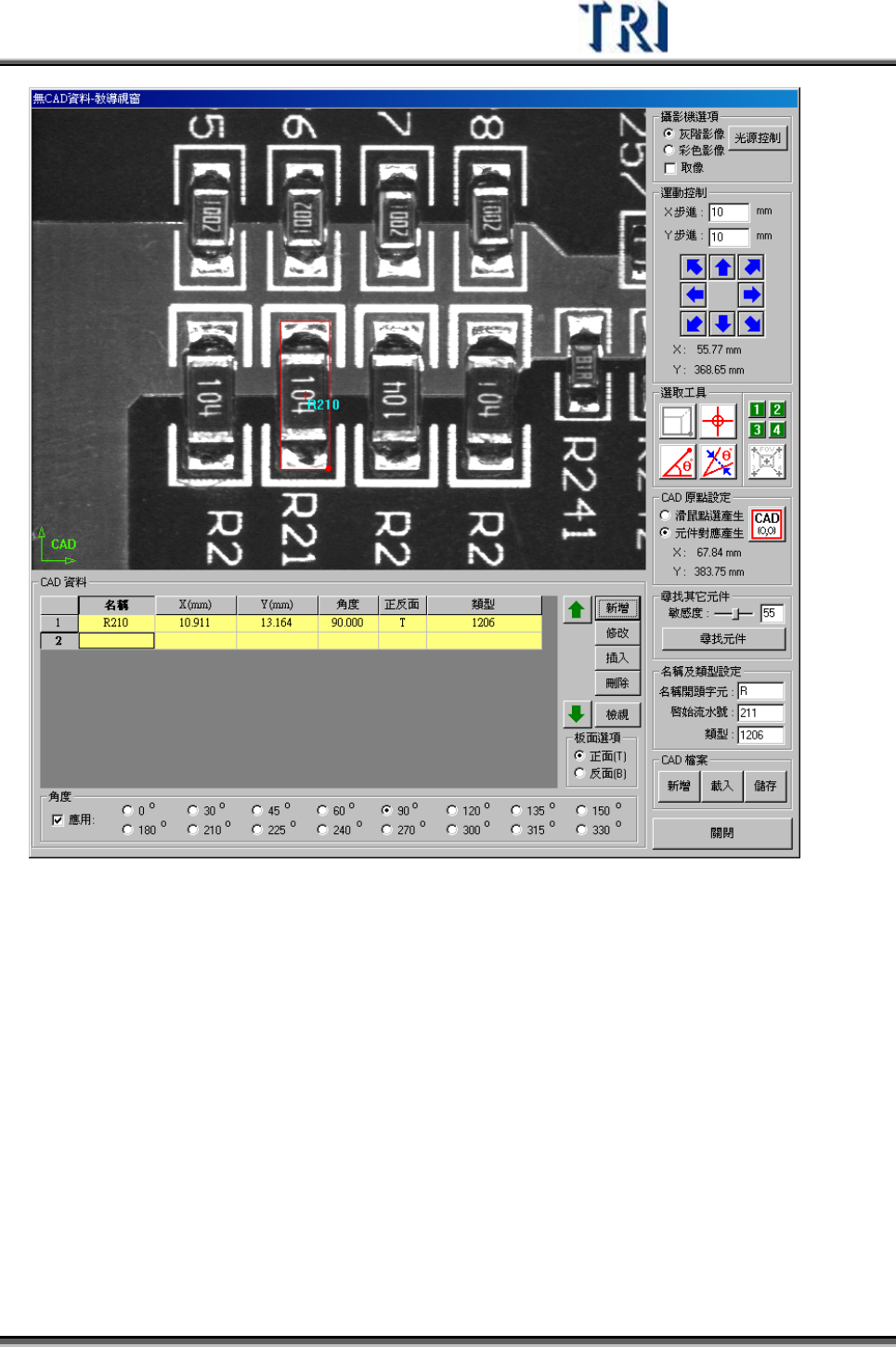

6) 角度 － 定義元件角度的工具。
在使用方塊工具建立元件座標時，若將[應用]選項打勾，且點選該座標的角度，則所建
立的 CAD 資料之[角度]欄位即會自動輸入所點選的角度值。若沒有打勾的話，CAD 資
料之角度會預設為 0度。
Test Research Inc.
TRI7500SeriesUserGuide–Software 137
