Test Research Inc.
TRI7500SeriesUserGuide–Software 151
Step10. 如果有需要可以設定元件角度。
Step11. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需在[Type]中輸入元
件的類型，在[Part]中輸入元件名稱。
Step12. 在新增的元件上按滑鼠右鍵後，選擇[Copy]。
Test Research Inc.
152 TRI7500SeriesUserGuide–Software

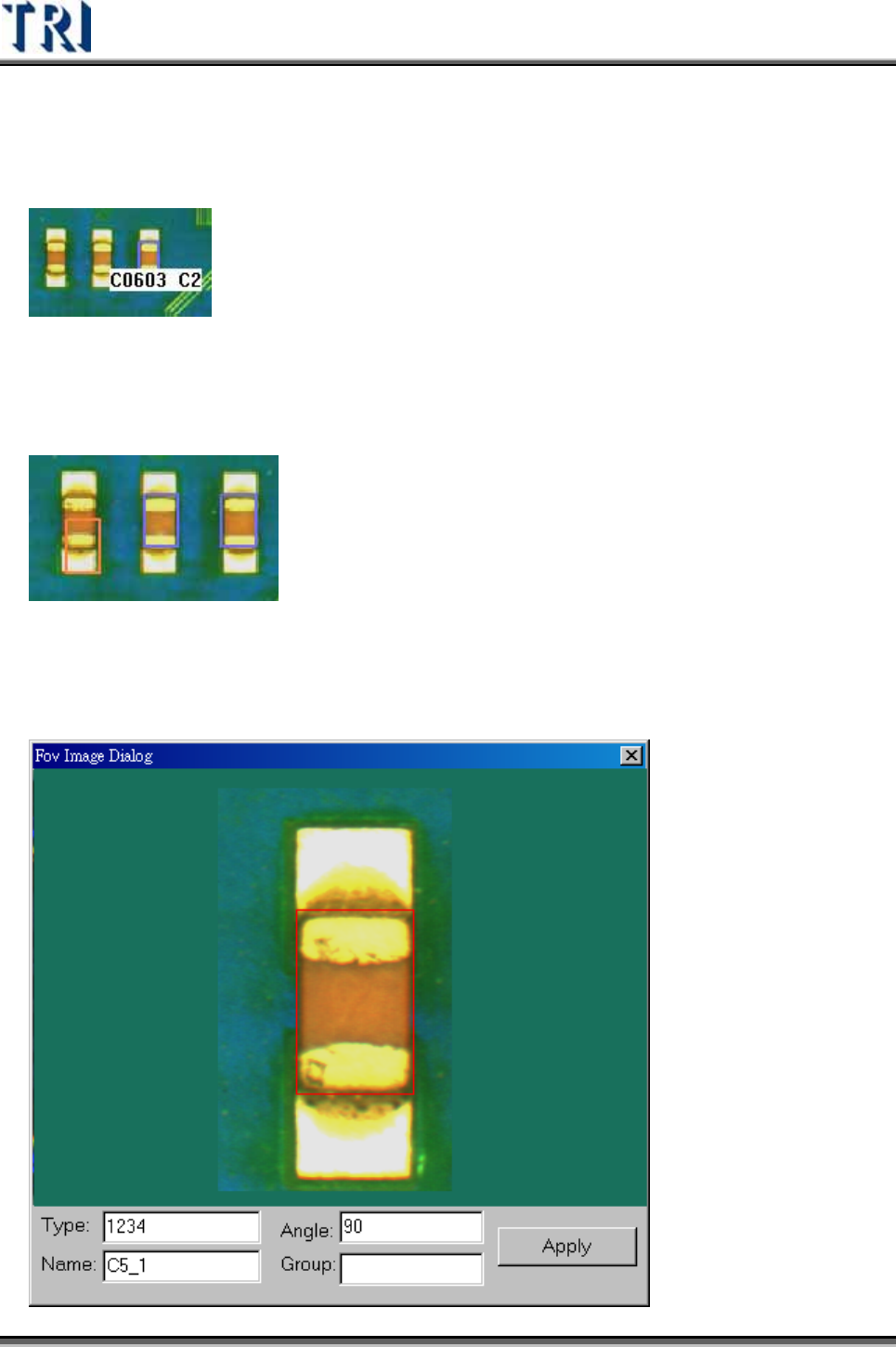

Step13. 按住鍵盤上的[Ctrl]，在滑鼠移動時畫面上會自動出現目前要複製的元件類型
及燿新增的元件名稱，使用者在要新增的元件上按滑鼠左鍵。
Step14. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自動角度的判
定。若新增成功會出現藍色框，失敗會出現橘色框。

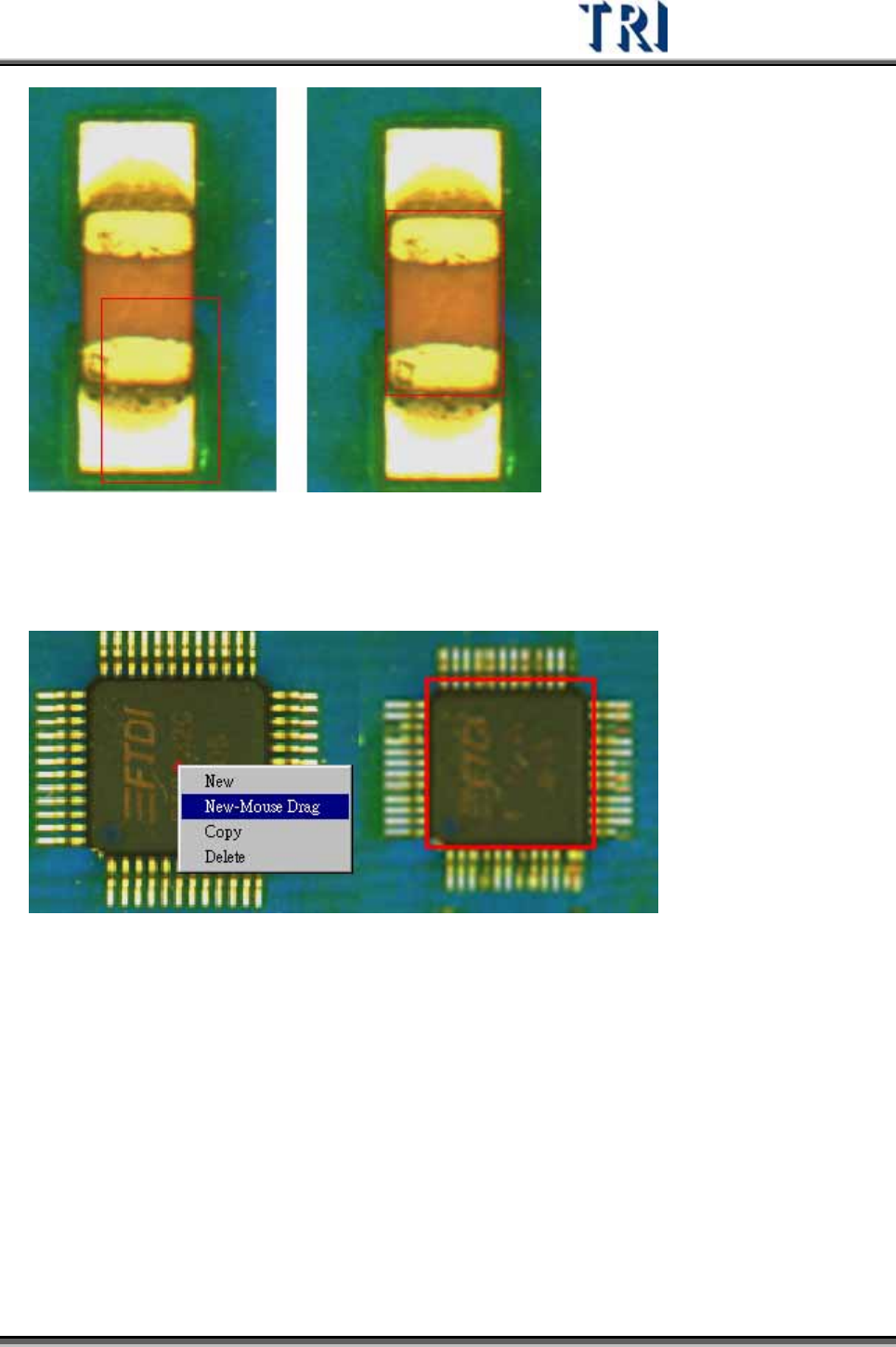

Step15. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image Dialog]，將歪
掉的框移正，再關掉對話框即可。
Test Research Inc.
TRI7500SeriesUserGuide–Software 153
Step16. 針對大元件，如 IC部分，按下滑鼠右鍵後要選擇[New-Mouse Drag]。點選
後用滑鼠將元件框選。
Step17. 畫面會出現元件左上角和右下角的 FOV，在 FOV內的滑鼠游標會變成十字
狀，將十字中心移至元件的左上和右下角位置，並按下滑鼠左鍵即完成設
定。
