Test Research Inc.
156 TRI7500SeriesUserGuide–Software
BOM 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。

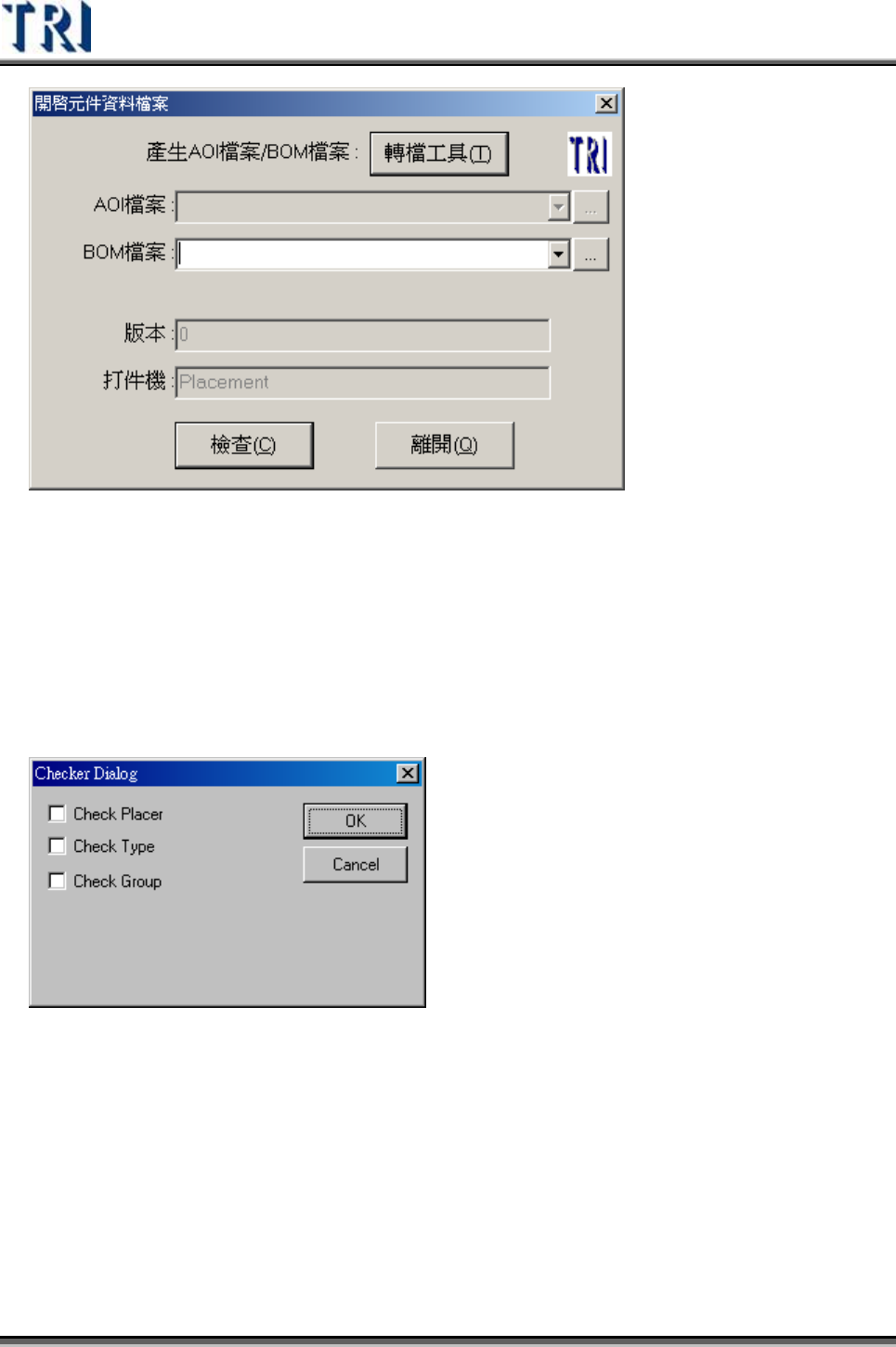

3.4.11 TYPE AND PLACER 檢查(TYPE AND PLACER CHECK)
可選擇要進行檢查的項目後(可選擇檢查打件機資訊、類型資訊或群組資組資訊)，載
入一個完整包含所有欄位的 AOI 檔案，載入後系統會比對 Pre與載入的 AOI 檔案中的
元件資訊，只對於在 Pre中存在的元件的資訊進行置換。
Test Research Inc.
TRI7500SeriesUserGuide–Software 157

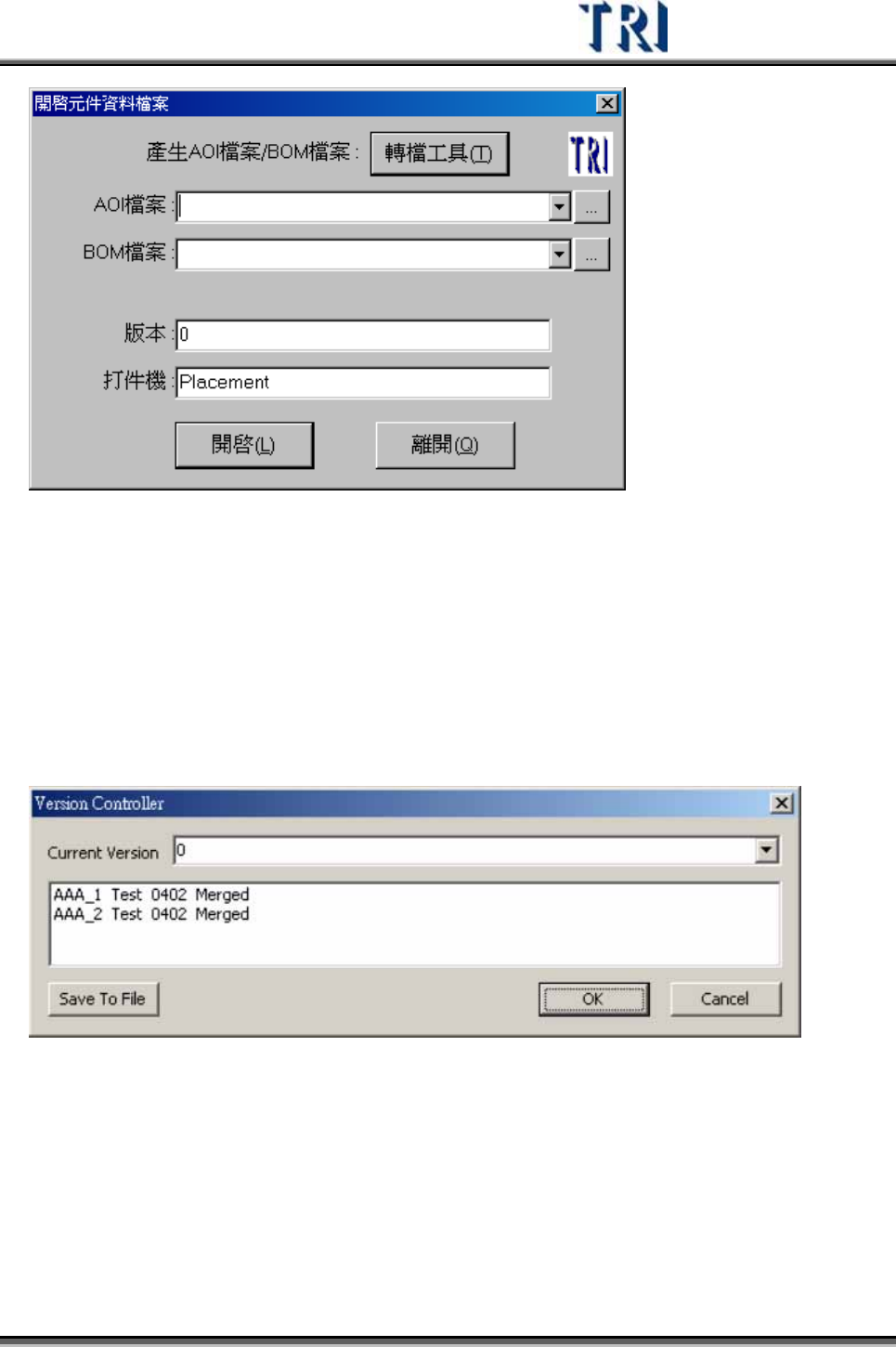

3.4.12 AOI 檢查(AOI CHECK)
載入 AOI 檔案(AOI檔案需完整包含所有欄位)，載入後系統會比對 Pre 與載入的
AOI 檔案中的元件資訊，只新增在 Pre中不存在且在 AOI 檔案中存在的元件。對於
在 Pre中存在且在 AOI 檔案中不存在的元件不做任何處理。新增的元件在系統中會
自動進行[Merge]。
AOI 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
Test Research Inc.
158 TRI7500SeriesUserGuide–Software

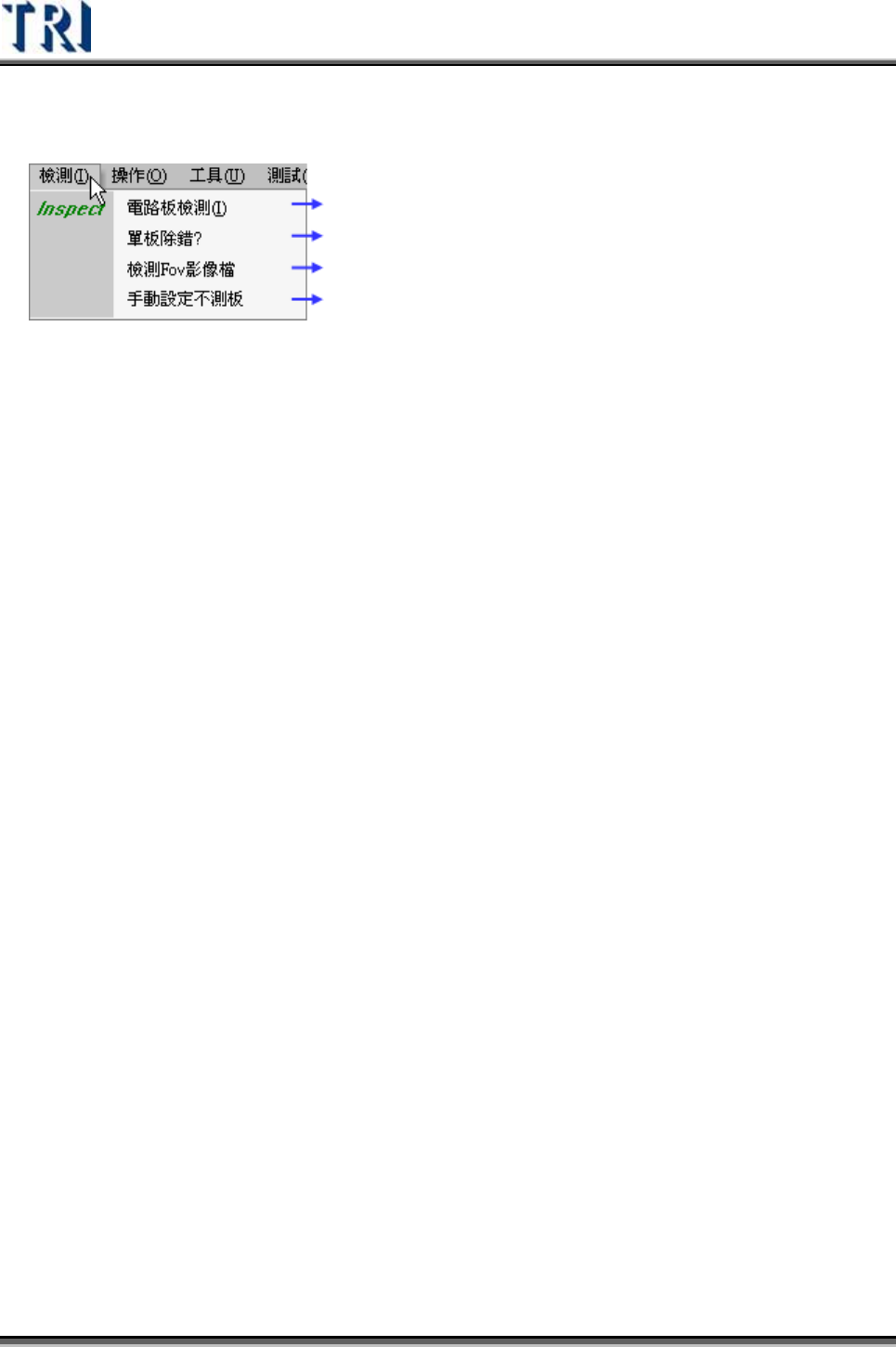

3.5 檢測(Inspection)
檢測整片板子
只檢測單板
檢測儲存的 FOV影像
指定不需檢的單板
3.5.1 電路板檢測(INSPECT PANEL)
以標準程序開始檢測電路板
3.5.2 單板除錯(DEBUG FOR SINGLE BOARD SET)
開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。
3.5.3 檢測 FOV 影像(INSPECT FOV IMAGES)
檢測儲存在硬碟中的 FOV影像
3.5.4 手動設定不測板(MANUAL SKIP BOARD SETTING)
可使用此功能指定某片單板略過不檢測，設定完成後系統會計算最佳路徑進行檢
測。
如下圖所示，直接在圖示上點選所代表的板子，顯示綠色[O]表示要檢測，紅色[X]
表示不檢測。完成後按下[OK]即可。
