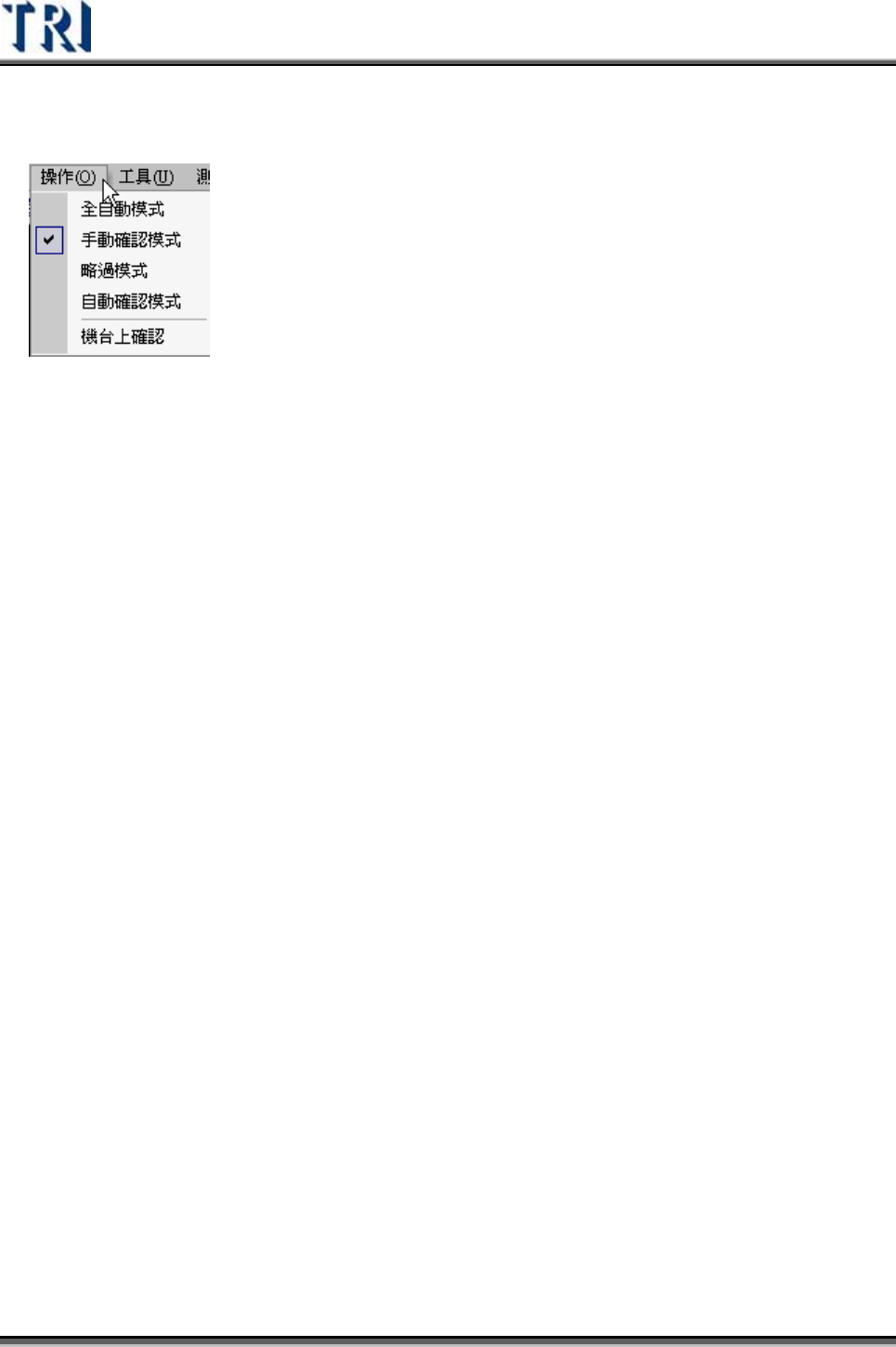

3.6 操作(Operation)
3.6.1 全自動模式(AUTO MODE)
檢測後直接將結果輸出，並接著進行下一片電路板檢測。
3.6.2 手動確認模式(CONFIRM-PASS MODE)
檢測後畫面停留在結果顯示畫面，需經人員確認電路板為通過或瑕疵板後才進行下一
片電路板檢測。
3.6.3 略過模式(BYPASS MODE)
檢測結果一率輸出為「Pass」
3.6.4 自動確認模式(AUTO-CONFIRM MODE)
檢測後將直接將結果輸出，並接著進行下一片電路板檢測，且電路板瑕疵點位置圖放
大兩倍，直到下一片電路板的檢測結果出來為止。此功能可以提供線上作業人員利用
此圖示，直接比對確認電路板是否有瑕疵。
3.6.5 機台上確認(ON MACHINE CONFIRM)
此功能只有在選擇[手動確認模式]時才可使用。原本資料會傳送至維修站，且由作
業人員在維修站上進行確認動作，勾選此選項後，人員需在機台上直接確認元件檢
測結果，傳送到維修站的資料就已經是確認過的，就不必再次確認。

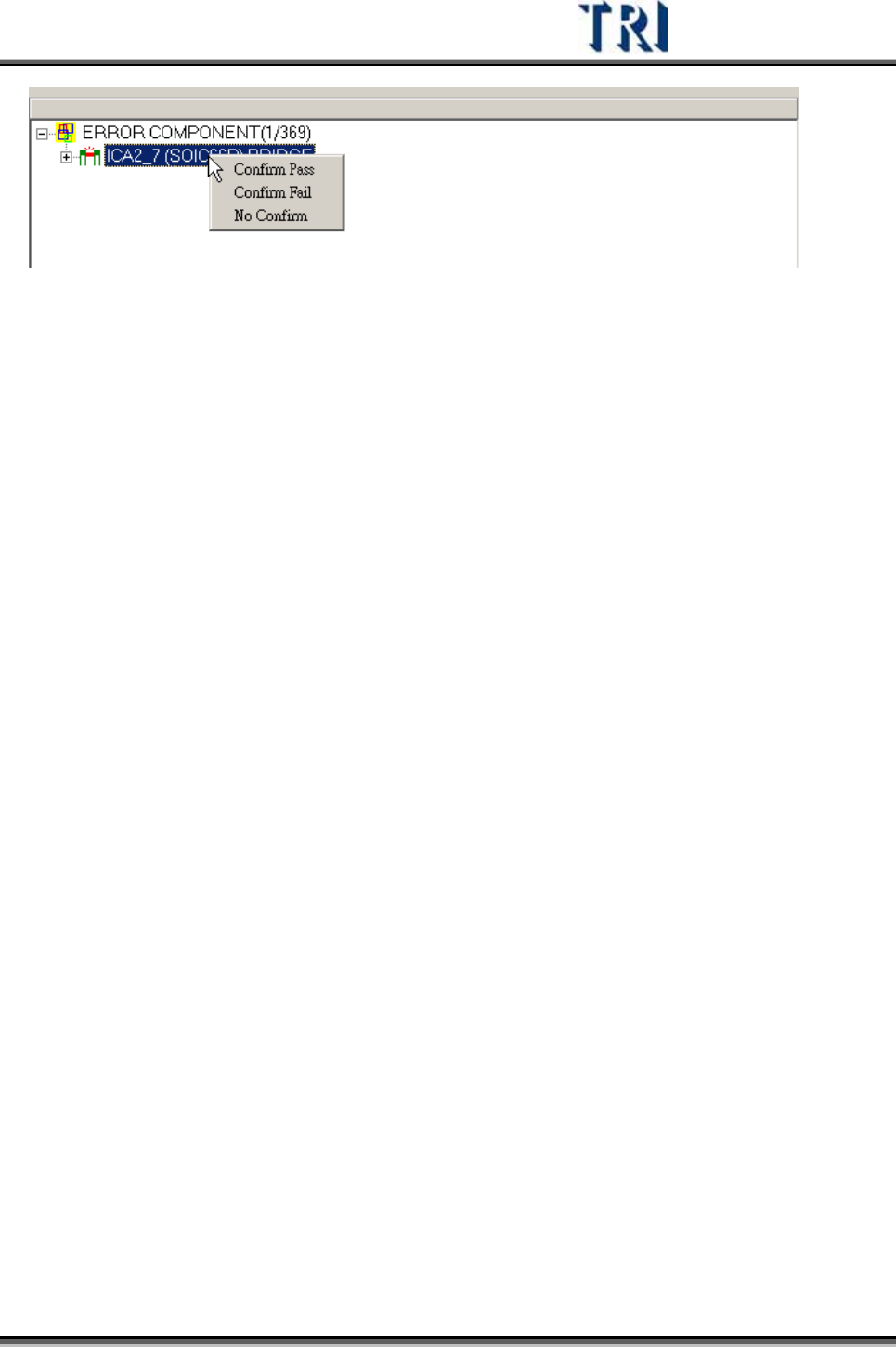

在缺點列表中按滑鼠右鍵，可以確認此缺點為通過、缺陷，或是回復不確認狀態。
也可以點選缺點後，按鍵盤[F8]表示[Confirm Pass]，[F7]表示[Confirm Fail]，[F6]
表示[No Confirm]。只要按下[確認正常板]按鈕的話，不論對於每一個元件缺點的個
別確認為何，一率以[Rpass]傳至維修站，其中不確認者會依整片電路板確認的結果
為結果。
