Test Research Inc. 166  TRI  7500  Series  User  Gu ide – Software   設定標記 (0) 的位置 – 將攝影機移動至標記 0 的上方後，按下 [ 確定 ] 鈕。接著按下 [ 標記設定 ] 對話框上的 [ 確定按鈕 ] ，設定便完成。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 165

 取消 – 不儲存變更並關閉視窗

 確定 – 儲存變更並關閉視窗

3.7.2 擷取電路板全圖(CAPTURE PANEL MAP)

按下此按鈕可擷取目前檢測的這個電路板的大圖，並存在與 PRE檔相同資料夾中，檔

名為「Map.bmp」及「Map2X2.bmp」。若大圖已存在，新擷取的圖可取代原本的大

圖。

3.7.3 FOV 取像(CAPTURE FOV IMAGES)

按下此按鈕可擷取目前檢測的這個電路板的 FOV影像，並存在與 PRE 檔相同資料夾

中，資料夾名稱為「FovImage」。若影像已存在，新擷取的影像可取代原本的影像。

3.7.4 連續對不同 PANEL 的 FOVF 取像(CAPTURE FOV IMAGES WITH MULTI-PANEL)

可連擷取多片電路板影像並儲存，配合離線調整模式(Offline Tune Mode)使用。本功

能目前建構中。

3.7.5 對位標記調校(FIDUCIAL MARK ALIGNMENT)

按下此按鈕 X-Y Table 會移動到本程式所設定的對位標記點位置去取像，看是否可以

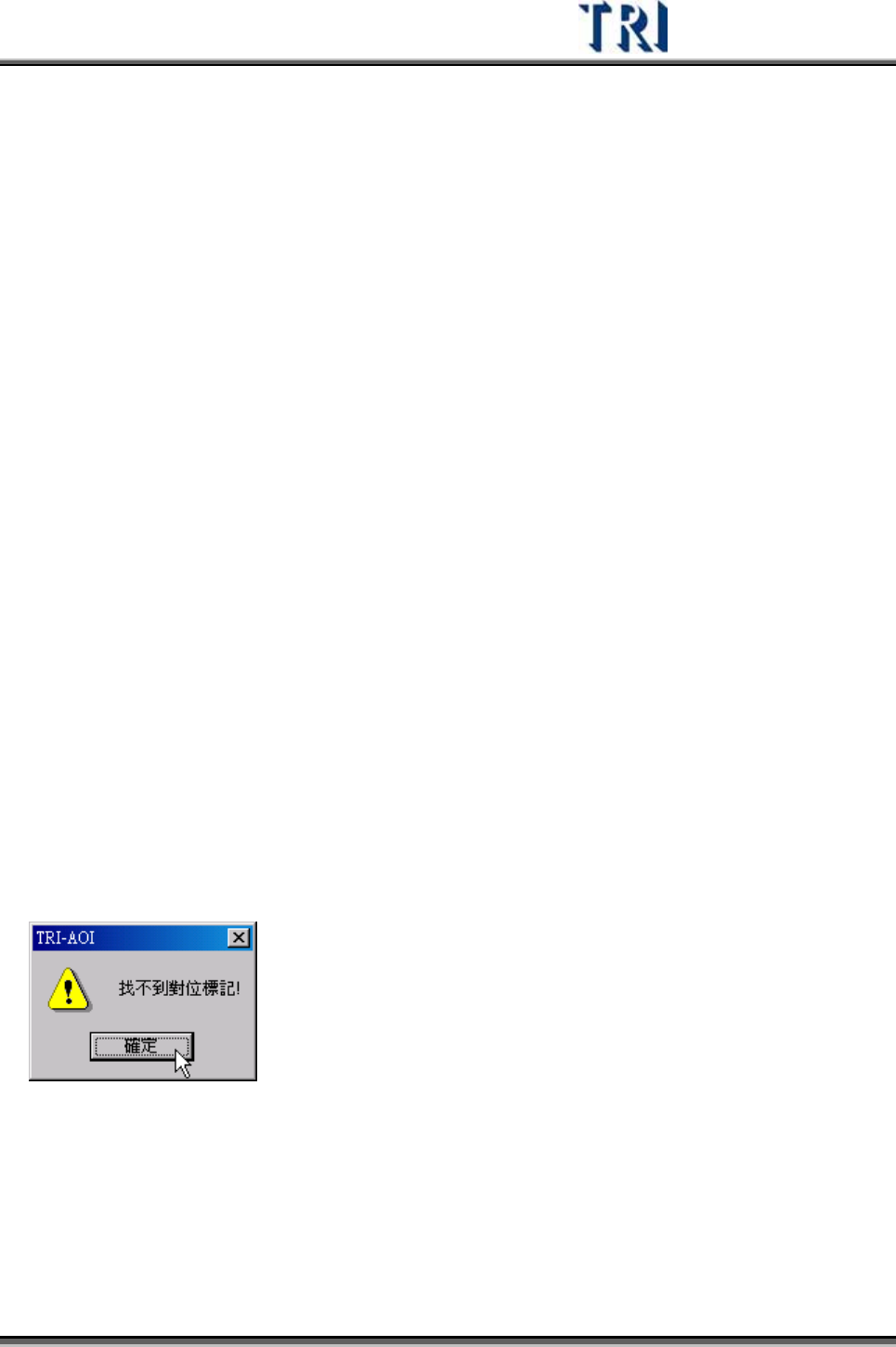

取到兩個對位標記點。若找不到標記點，會出現以下訊息，此時需進行對位標記設

定。

3.7.6 對位標記設定(F

IDUCIAL MARK SETTING)

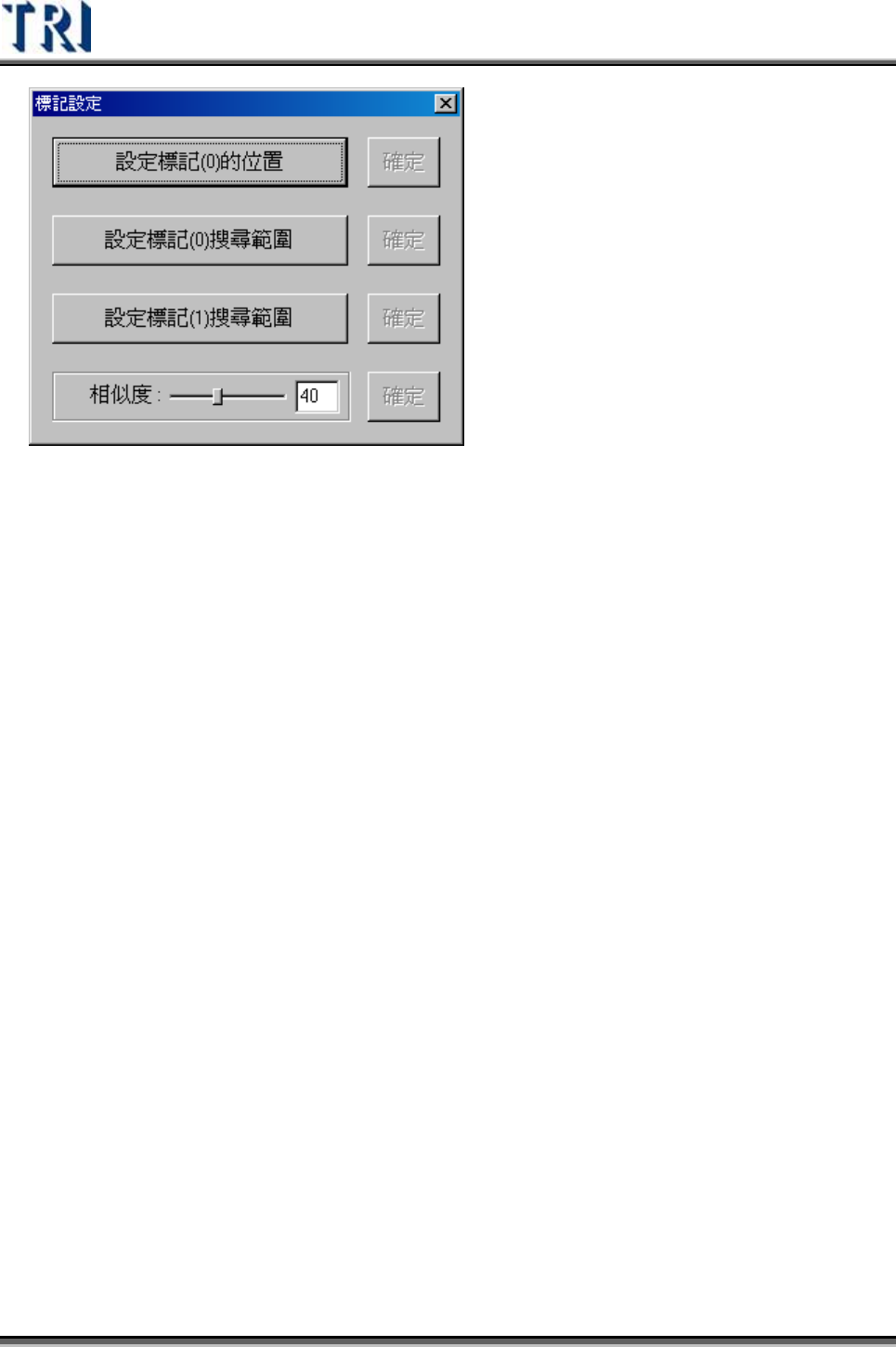

按下此按鈕可以設定第一對位標記點的位置以及搜尋範圍，若兩個對位標記點的相對

位置已經改變，擇需至[程式/ATPG/學習對位標記]中去修改設定。

Test Research Inc.

166 TRI7500SeriesUserGuide–Software

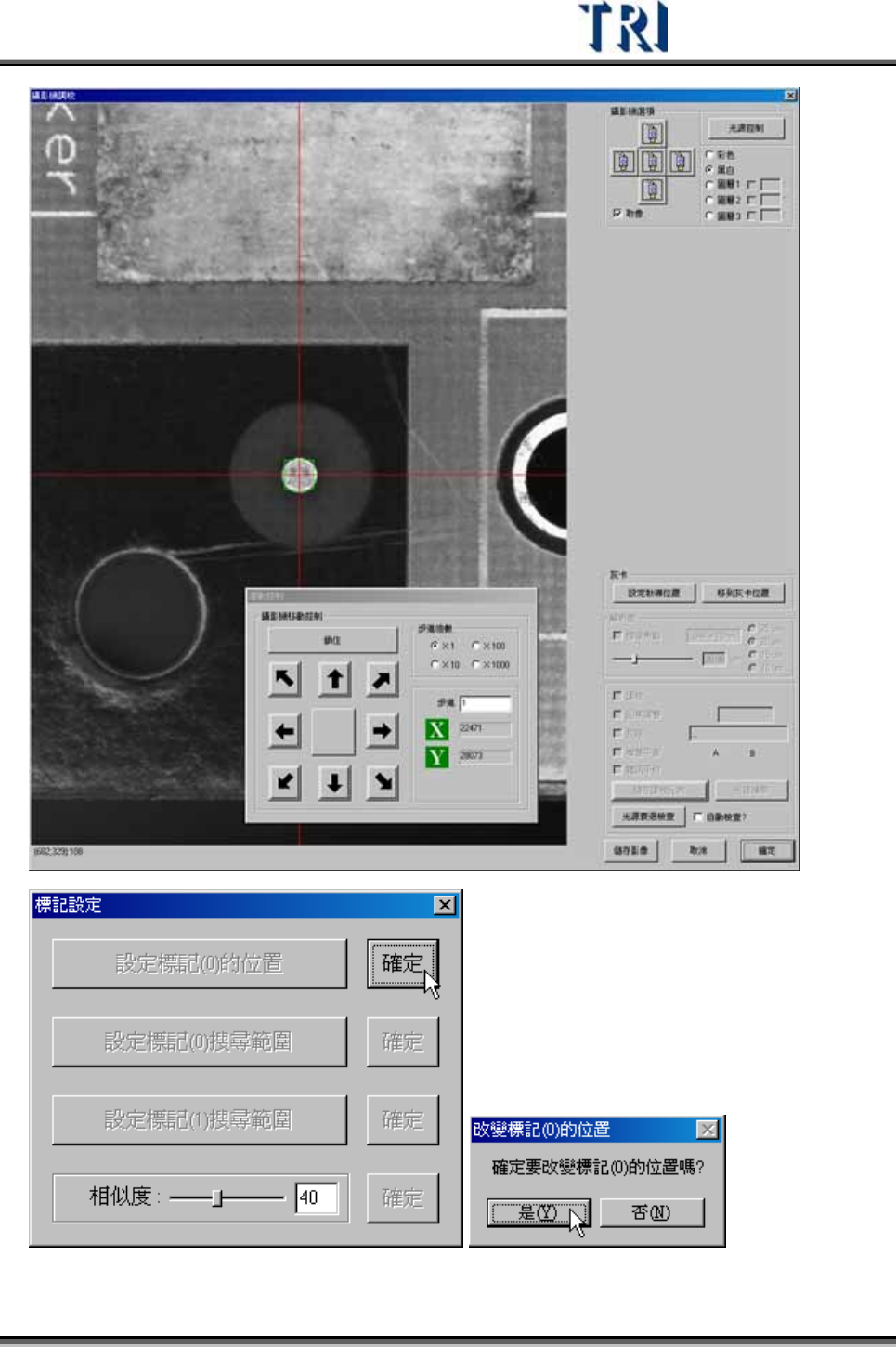

 設定標記(0)的位置 – 將攝影機移動至標記 0的上方後，按下[確定]鈕。接著按下[標

記設定]對話框上的[確定按鈕]，設定便完成。
