TR7500_Series_Software_ch-v5-0-0 - 第185页
Test Research Inc. TRI 7500 Series User Gu ide – Software 173 3.7.10.2 Cpk 資 料 報告 (Cpk Data Report) 有勾選 [Cpk 資 料 收集 ] ，此按鈕才會作用。按下次按鈕可以檢視先前收集的 [Cpk 資 料 報告 ] 。 此 欄 位變 成可 以點選 Cpk 資 料 報告格式
Test Research Inc.
172 TRI7500SeriesUserGuide–Software
X-Shift、Y-shift、Theta 分別代表各元件的水平位移、垂直位移、偏移角度。
高、低–位於此範圍內的檢測結果才列入 Cpk 計算。
USL–計算 Cpk公式所需的規格上限
LSL–計算 Cpk 公式所需的規格下限
CpkSpec–可自訂所計算出的 Cpk 容許值，高於此值可視為正常，低於此值視為異
常。
z 無–不自動輸出
z 檢測時間–依照檢測時間自動輸出(單位：小時)
z 檢測次數–依照檢測次數自動輸出
Test Research Inc.
TRI7500SeriesUserGuide–Software 173

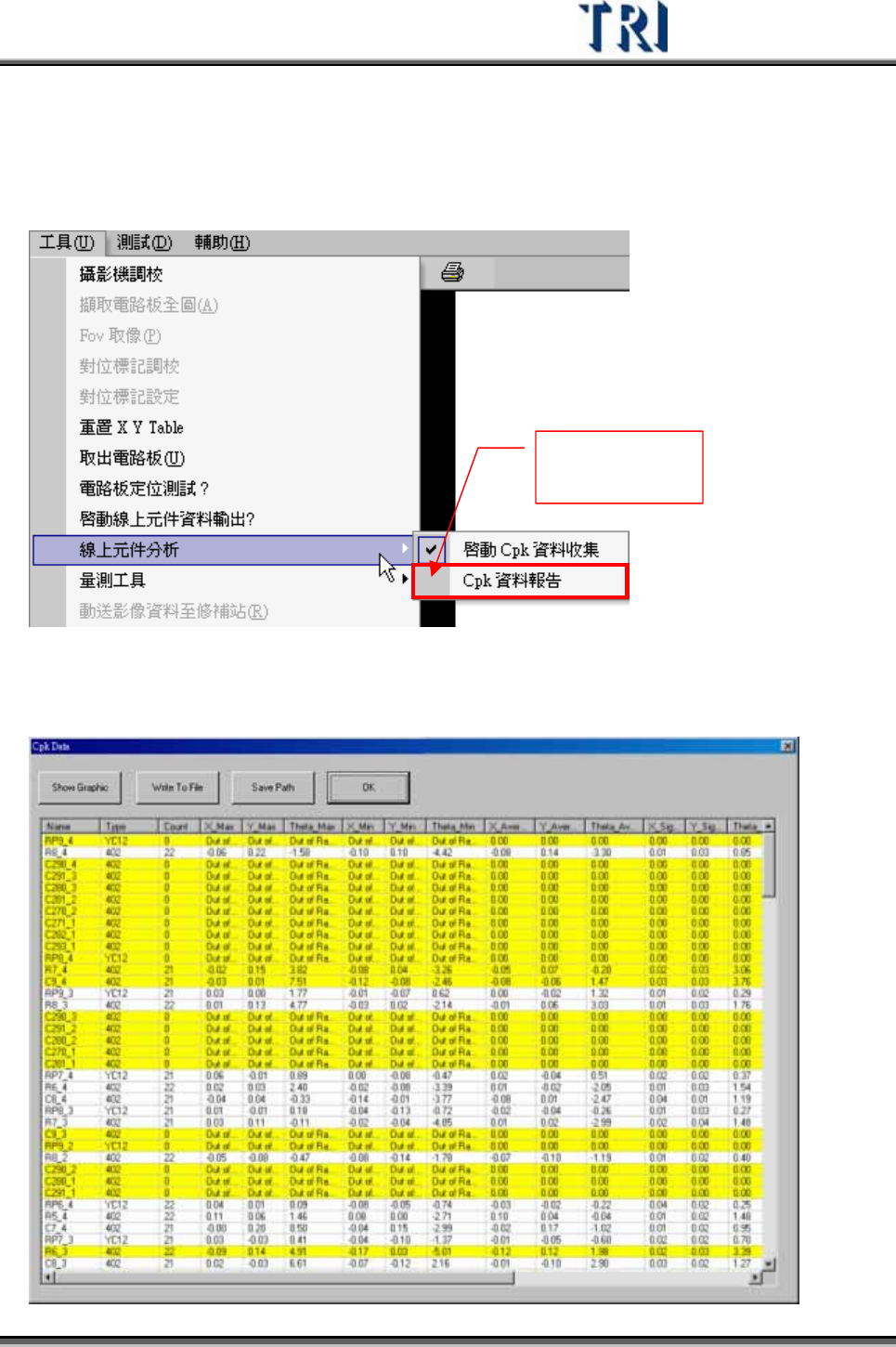

3.7.10.2 Cpk 資料報告(Cpk Data Report)
有勾選[Cpk 資料收集]，此按鈕才會作用。按下次按鈕可以檢視先前收集的[Cpk 資料
報告]。
此欄位變成可
以點選
Cpk 資料報告格式
Test Research Inc.
174 TRI7500SeriesUserGuide–Software
點選各欄位可依數值大小重新排序
亮黃色代表結果異常(低於 CpkSpc)。
