Test Research Inc.
178 TRI7500SeriesUserGuide–Software
3.7.13 啟動檢測資料收集(ENABLE INSPECTION DATA COLLECTION)
勾選此選項可將每一次檢測中每顆元件的結果，以文字檔產生在與程式相同的資料夾
中，檔案以[西元年月日時分秒]命名。

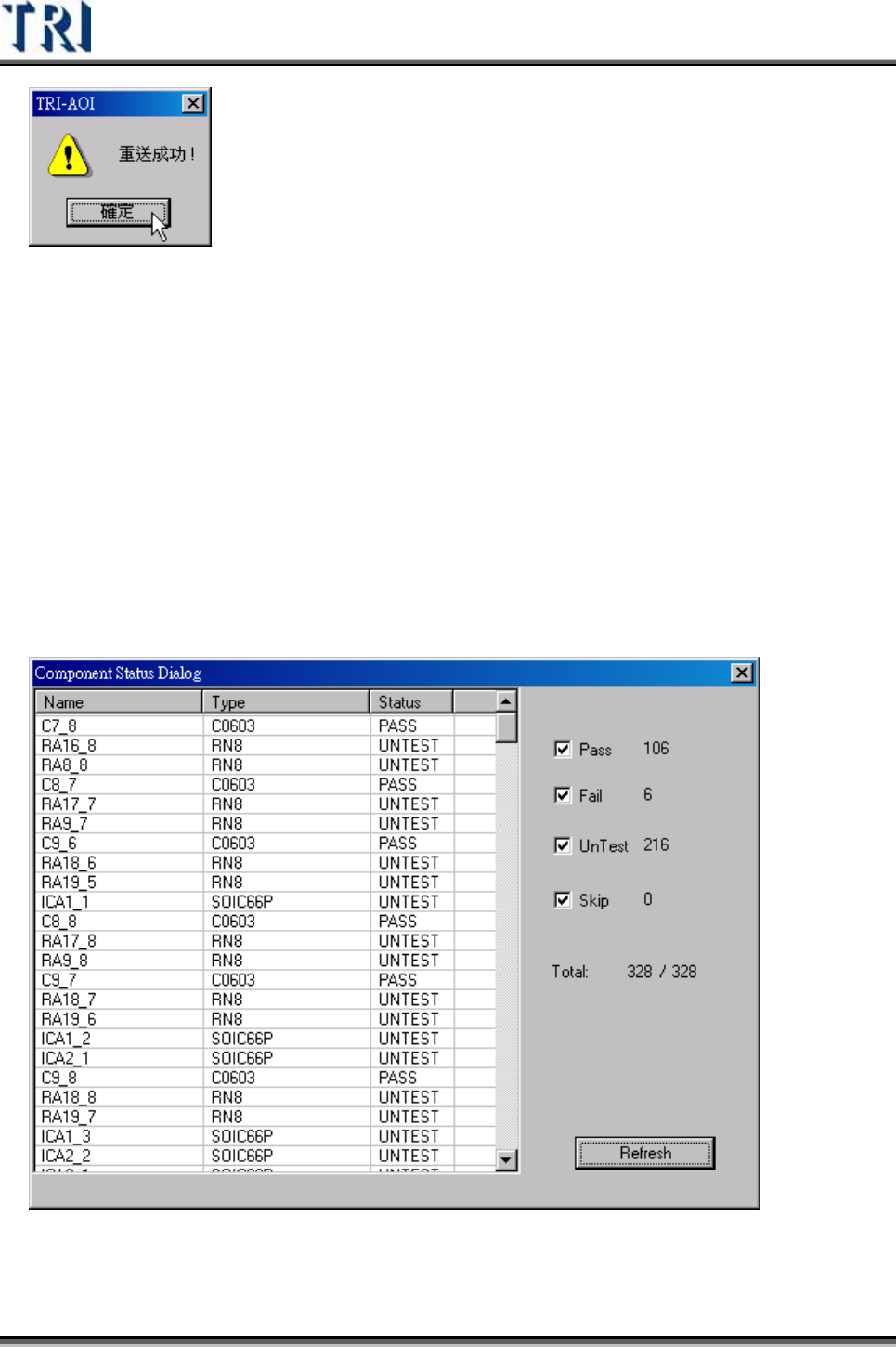

3.7.14 元件狀態(COMPONENT STATUS)
此功能須入[Train]的畫面中才可以點選。
勾選[Pass]、[Fail]及[Untest]後，按下[Refresh]按鈕，系統會自動統計出本片板子檢測
時通過、缺點或是不測的元件數。
Test Research Inc.
TRI7500SeriesUserGuide–Software 179
3.7.15 產生實體影像資料(GENERATE REAL IMAGE DATA)
產生影像資料至 ICT或 ATE 設備。

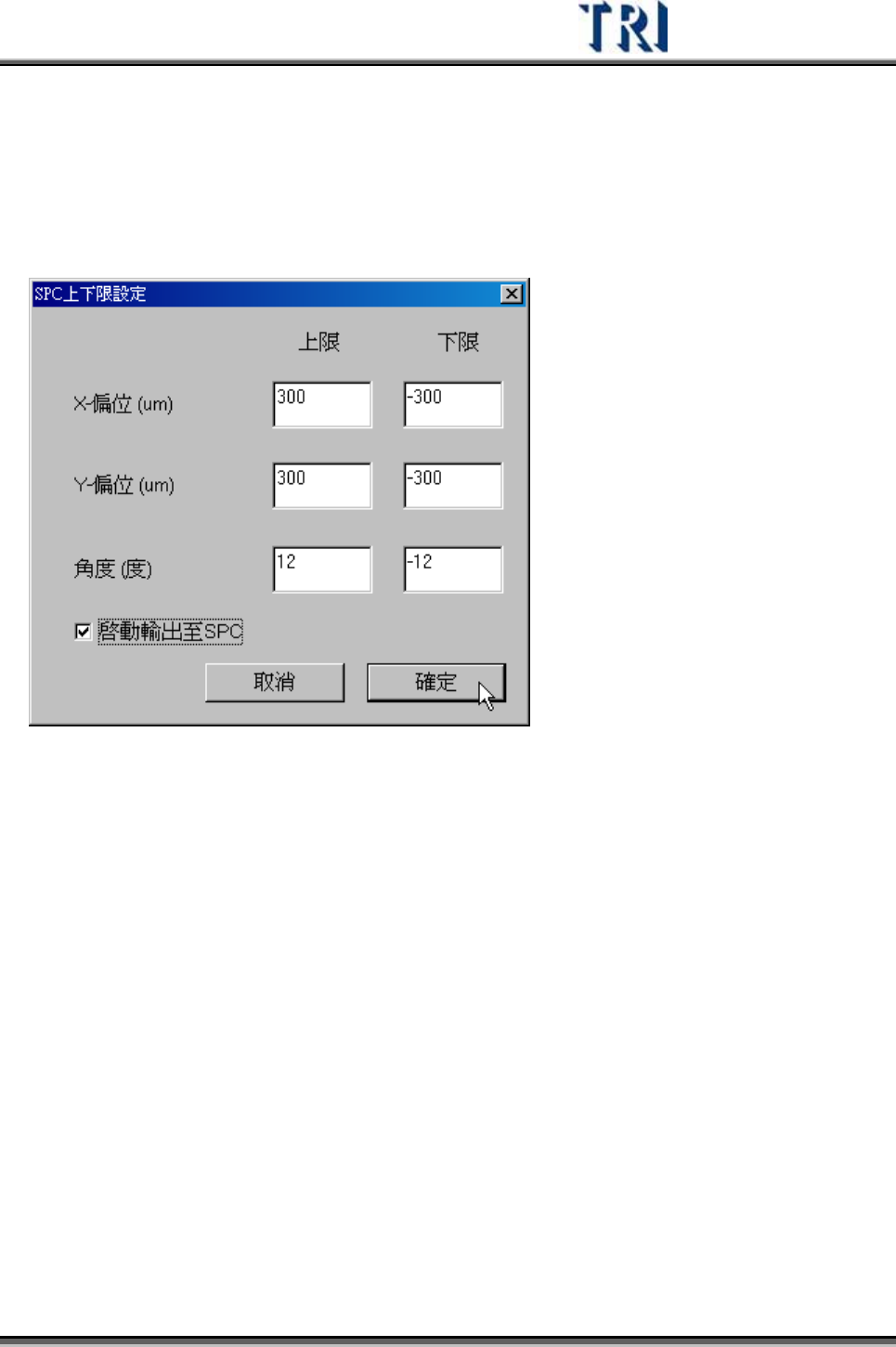

3.7.16 線上元件資料輸出至 SPC 統計(INLINE COMPONENT DATA OUTPUT TO SPC)
勾選[啟動輸出至 SPC(Output data to SPC)]，可將元件中[Missing]框的 X 方向偏移
量、Y 方向偏移量以及元件旋轉角度等檢測結果資料輸出至 SPC統計。在此須先設
定各輸出結果的上下規格界線，會一併傳至維修站。
資料輸出的位置與[參數(Parameter)/電路板(Panel)/維修站(Repair Station)]中設定
的路徑相同。
當重新載入之前的程式後，需將程式儲存一次，以輸出以程式名稱命名的規格檔(副
檔名為 lsu)到所建立的資料夾中，需確定是否有產生此檔，此動作對於每個之前已
完成的程式僅需做一次即可，若有新增程式或修改程式時，系統會自動產生此檔，
無需再儲存一次。
每當檢測完一塊板子，就會輸出一個副檔名為 pfl的檔案。
Test Research Inc.
180 TRI7500SeriesUserGuide–Software

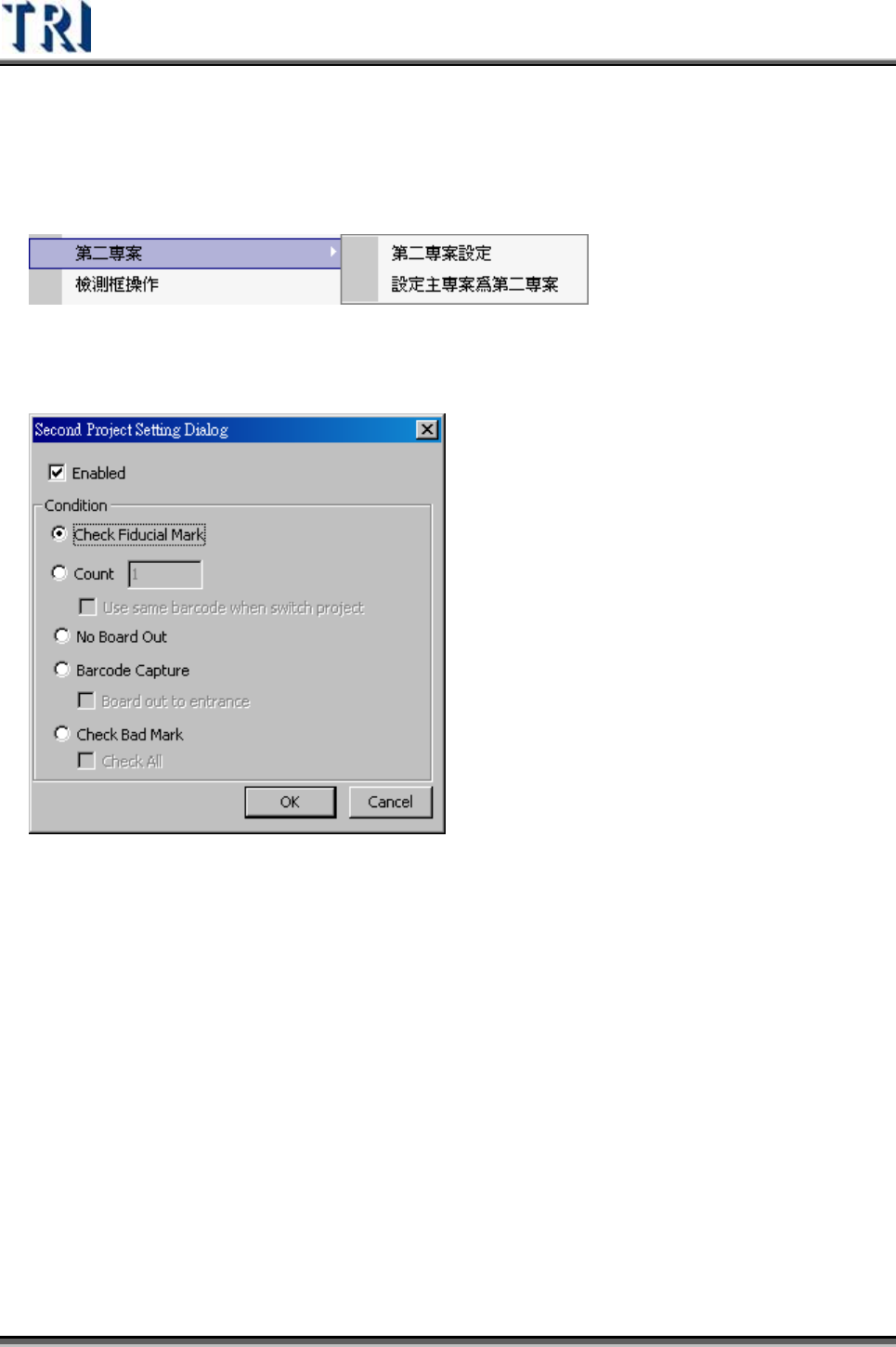

3.7.17 第二專案(SECOND PROJECT)
可設定兩個檢測程式以特定間隔輪流檢測，或是以對位標記位置自動在兩個程式間切
換。
3.7.17.1 第二專案設定(Second Project Setting)
Enable – 將此功能開啟。此功能開啟後，選擇開啟程式時，在載入第一個程式後，
會再次詢問是否載入第二個程式，此時請選擇[是]，並且載入第二個程式。當檢測
時符合下方選擇的條件，系統會在兩程式之間作切換。
Check Fiducial Mark – 當此程式找不到對位標記時，切換成第二個程式來檢測。選
擇此方式時，兩個程式製作的對位標記位置必須不同。
Count – 點選後輸入次數，當本程式檢測達指定次數時會切換到下一個程式來檢
測。
z Use same barcode when switch project –勾選表示當選擇的次數為 1 時，切換
第一個程式至第二個程式時，會使用第一個程式所讀取的相同條碼號碼輸出。
