元件種類(Type List) – 系統自動列出程式中所有的元件類型
選擇元件(Select Type) – 選擇需要改變的元件類型。先點選需要改變的元件類型
後，按下 按鈕，可將選擇的類型移動到本欄位中。
檢測框屬性(Algorithm) – 選擇需要改變的檢測框類型。
鏡頭(Camera) – 選擇需要改變的攝影機鏡頭位置。
動作(Action) – 選擇需要改變的動作。
1) Change Passlevel – 改變比對條件的分數。當選擇此選項時，下方工具列會亮
起，點選
鈕可以切換正負號，正號表示將原始的參數加上後面輸入的數值，
負號表示將原始的參數減掉後面輸入的數值，假設原始的參數為 60，且在此處
設定為 ，則修改後的參數會變成 65。若欄位中輸入的數字為 0，則
表示選擇的參數要回復到原本的設定值。相對屬性所修改的值如下：
Missing, Missing_Polarity, Lead – Score
Void, Lead Void – Bright Ratio
Solder – Bridge Ratio
實例
missing box score = 55 //原本的分數
change passlevel +5 //+5
missing box score = 60 // 55+5 = 60
change passlevel -7 //-7
missing box score = 48 //55-7 = 48
Test Research Inc.
TRI7500SeriesUserGuide–Software 183
change passlevel +0 //recover
missing box score = 55 //回復成原來的分數
其它情況—設定 pass
missing box score = 60 //原本的分數
change passlevel + 5 //60+5 = 65
set passlevel = 70 //65+5 = 70(70 已包含原本調嚴的 5分)
change passlevel +0 //65+0 = 65
其它情況—存檔後再開
missing box score = 60 //原本的分數
change passlevel + 5 //60+5 = 65
save file and reopen //則 65就會變成原本的分數
change passlevel +5 //65+5 = 70
2) Delete – 刪除檢測框
3) Test – 設定為測試
4) Train – 學習檢測框
5) Untest – 設定為不測
6) Untrain – 設定為未學習
7) OK – 按下本按鈕後，系統會根據上述點選的內容進行動作。
8) Cancel – 按下本按鈕，表示不作改變並將本視窗關閉。

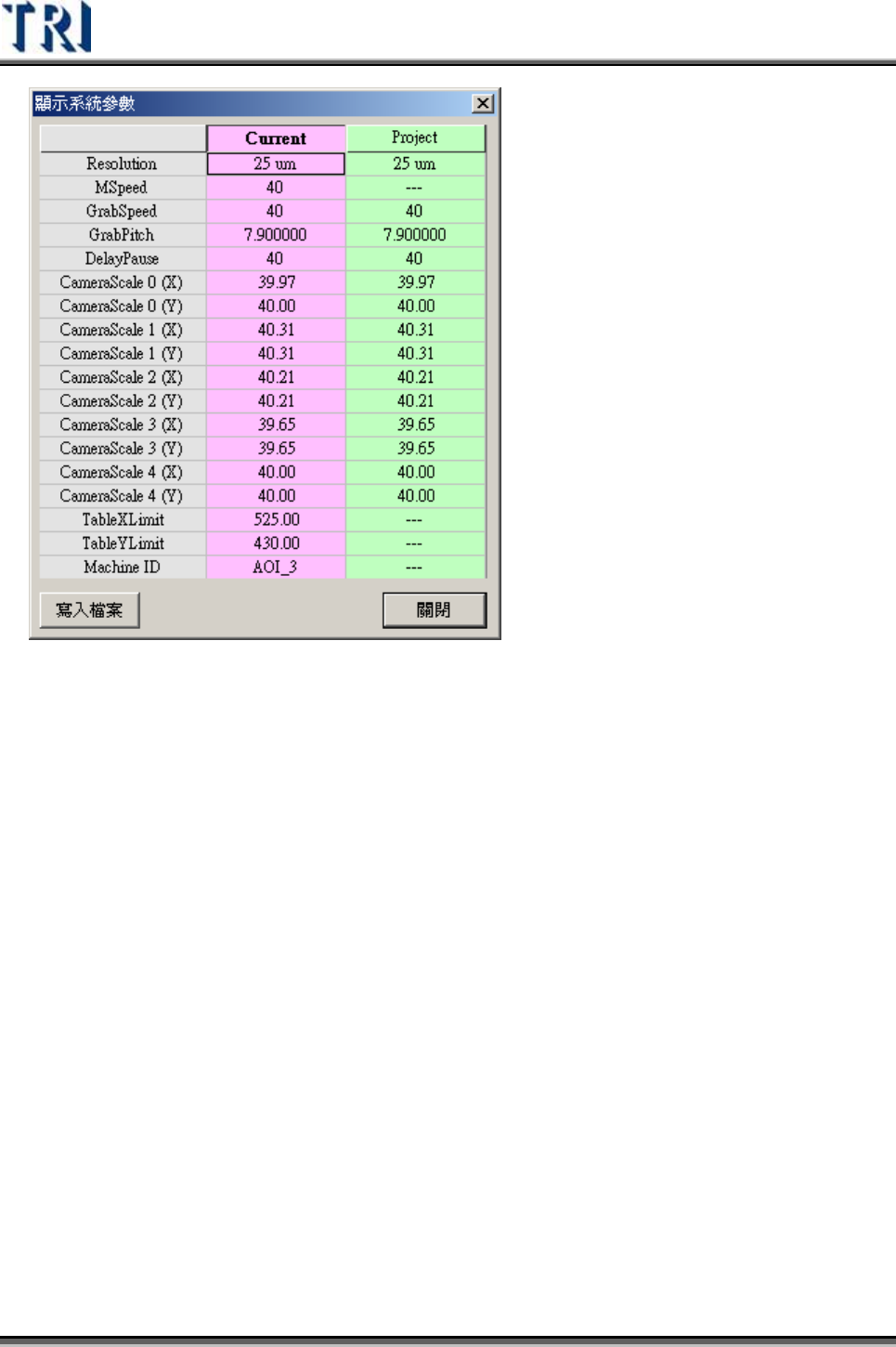

3.7.19 顯示系統參數(SYSTEM PARAMETER DISPLAY)
按下此按鈕可檢視系統參數以及程式儲存時的參數。按下[寫入檔案]按鈕可將參數值以
文字檔輸出。若想要改變這個程式的檢測速度，可以在鍵盤上輸入“speed”+[Enter]後
直接點選[Project]的[Mspeed]欄位，修改速度，若所設定的速度超出系統預設值，可
能會造成無法檢測。
