z 第二層元件明細表 – 可以觀看指定類型元件的資訊。以下說明各區域表示的內
容。
1. 其中[Total Pins+Body]代表該元件的 Pin 與 Body的總數(依 Library中資訊而
定)。
2. [Testable]表示[Total Pins+Body]中共有多少個檢測框。
3. [Tested]指示[Testable]欄位中有多少個不是 UnTest 與不是 UnTrain 的檢測
框。
4. 其它欄位的表示方法與第一層相同。
Test Research Inc.
TRI7500SeriesUserGuide–Software 197

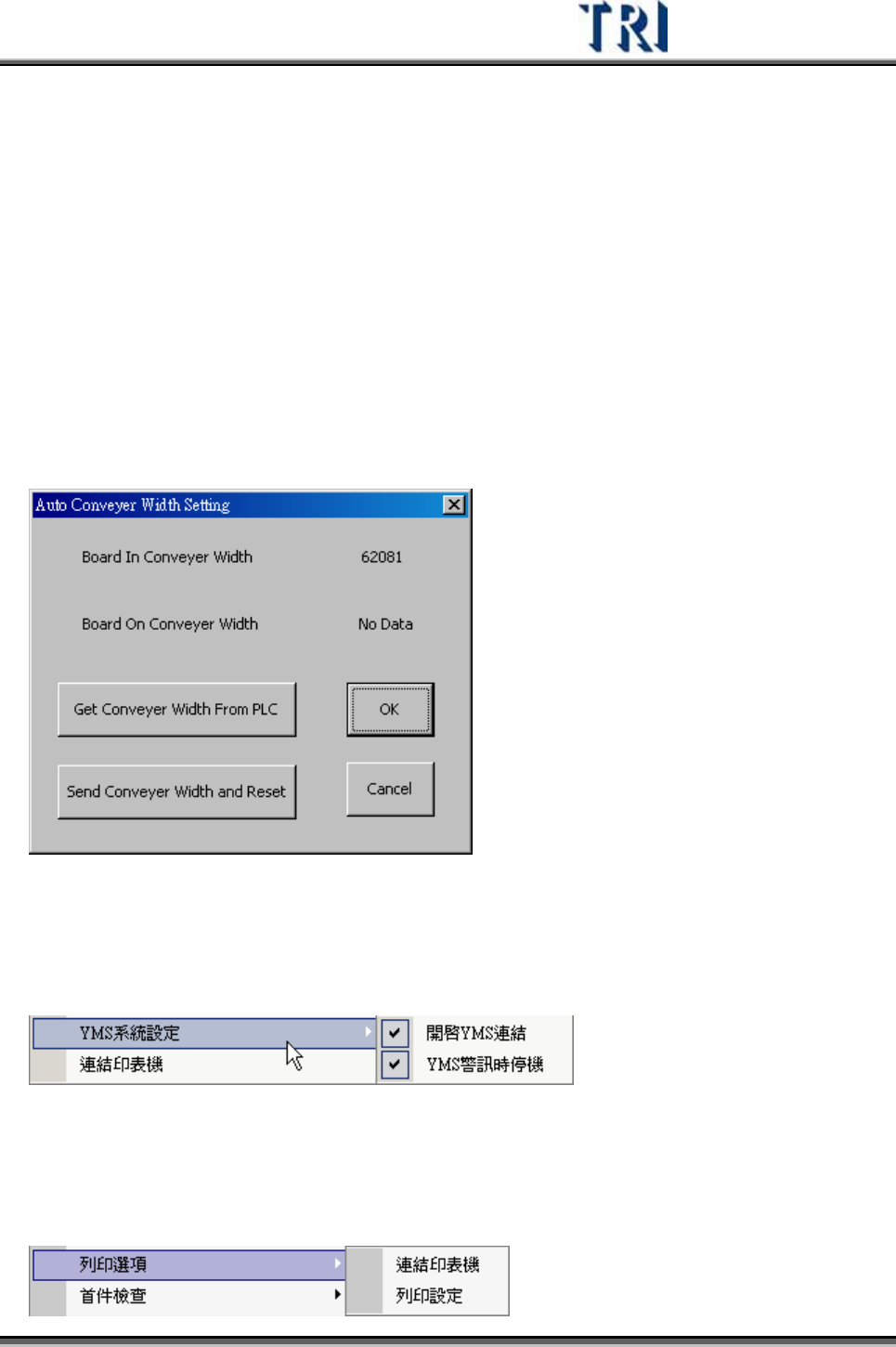

3.7.26 自動板寬設定(AUTO CONVEYER WIDTH SETTING)
可使用本介面自動讀取目前的自動板寬值至程式中，或將本程式已儲存的板寬資料
送至 PLC 以自動調整輸送帶寬度。
Board In Conveyer Width – 進板時所使用的輸送帶寬度。
Board On Conveyer Width – 夾板時所使用的輸送帶寬度，只有登錄檔中的
[AutoConveyerWidth]值設定為 2，且配合 PLC 板寬設定時才有值。
Get Converey Width From PLC – 將目前所使用的板寬值存到目前開啟的這個程式
當中。
Send Conveyer Width and Reset – 將目前開啟的這個程式中所儲存的板寬值送到
PLC，同時輸送帶開始動作，依據這個值重新設定板寬。
3.7.27 YMS 系統設定(Y
IELD MANAGEMENT SYSTEM SETTING)
與 YMS系統連接。
3.7.28 列印選項(PRINTING ITEM)
勾選表示與小型印表機連接，可以自動列印出電路板錯誤資訊。
Test Research Inc.
198 TRI7500SeriesUserGuide–Software
3.7.29 首件檢查(FIRST BOARD CHECK)
分為 CAD 檢查以及極性檢查。
CAD 檢查－使用者可以快速找到沒測的元件，以及 CAD 中有遺漏的元件。
Step1. 選擇[Utilities/First Board Check/Check CAD]。
Step2. 設定是否顯示顏色、形狀、標示的大小。
z All Boxes Test－所有檢測框都有測的元件
z Not All Boxes－有一個或一個以上的檢測框沒測的元件
z All Boxes UnTest－所有的檢測框都沒測的元件
z No Box－沒有檢測框的元件
Step3. 系統會以圖示畫面顯示結果
