Test Research Inc.
TRI7500SeriesUserGuide–Software 199

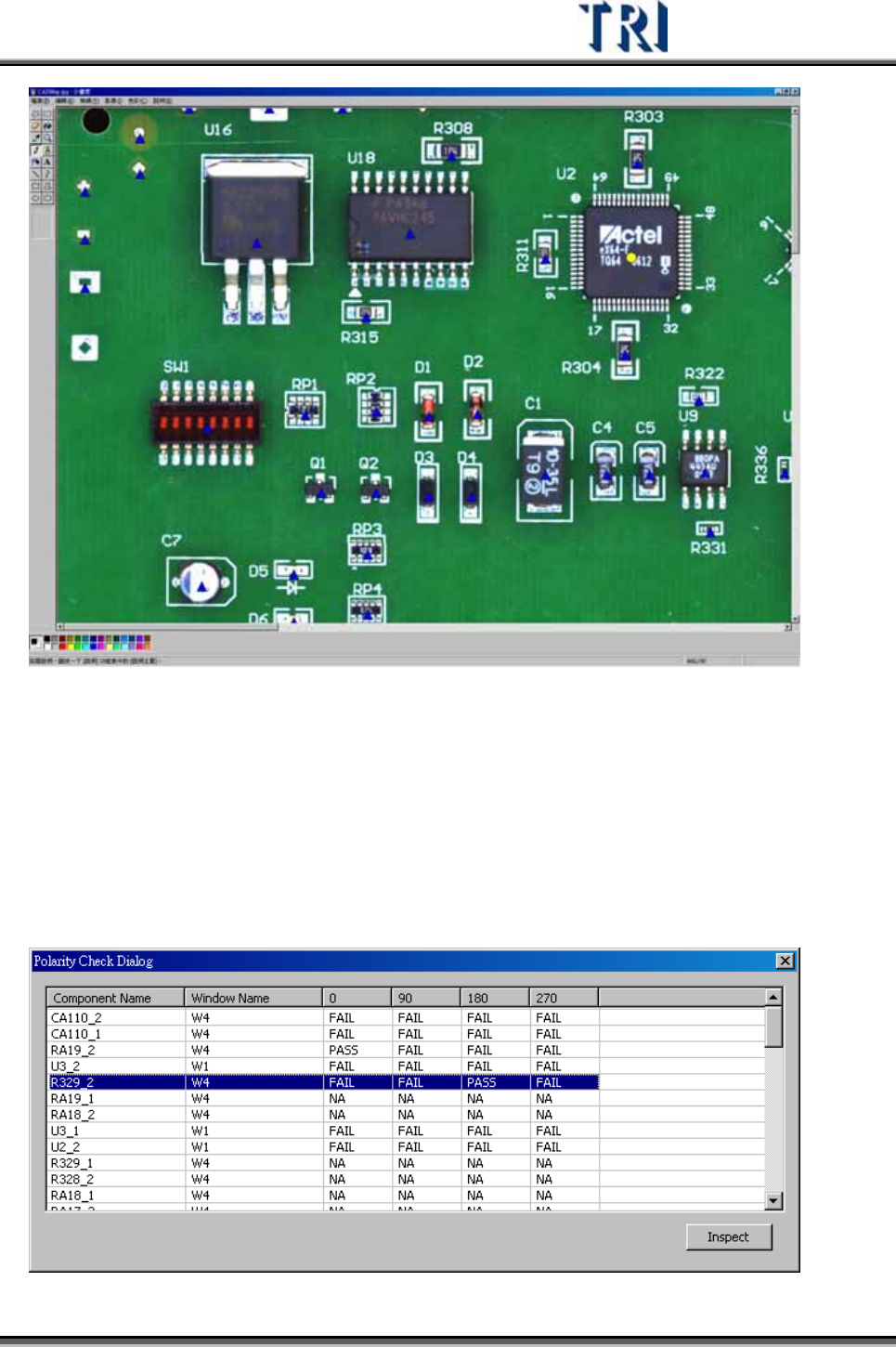

極性檢查－使用者可以有極性的檢測框
Step1. 選擇[Utilities/First Board Check/Check Polarity]
Step2. 程式會自動針對[MISSING_POLARITY]檢測框或[FailString]為[POLARITY]的
檢測框進行 0、90、180、270 角度旋轉後的檢查，必要時系統會自動取像。
Step3. 將各檢測框各角度的檢測結果顯示出來。
z 欄位 0、90、180、270表示此檢測框旋轉各角度後的檢測結果。
Test Research Inc.
200 TRI7500SeriesUserGuide–Software
z NA 表沒有檢測。
z 在 Train Dialog點選每一行，會移至那個檢測框所在的 FOV。
z 按右下角的檢測可針對所選的檢測框單獨檢測。

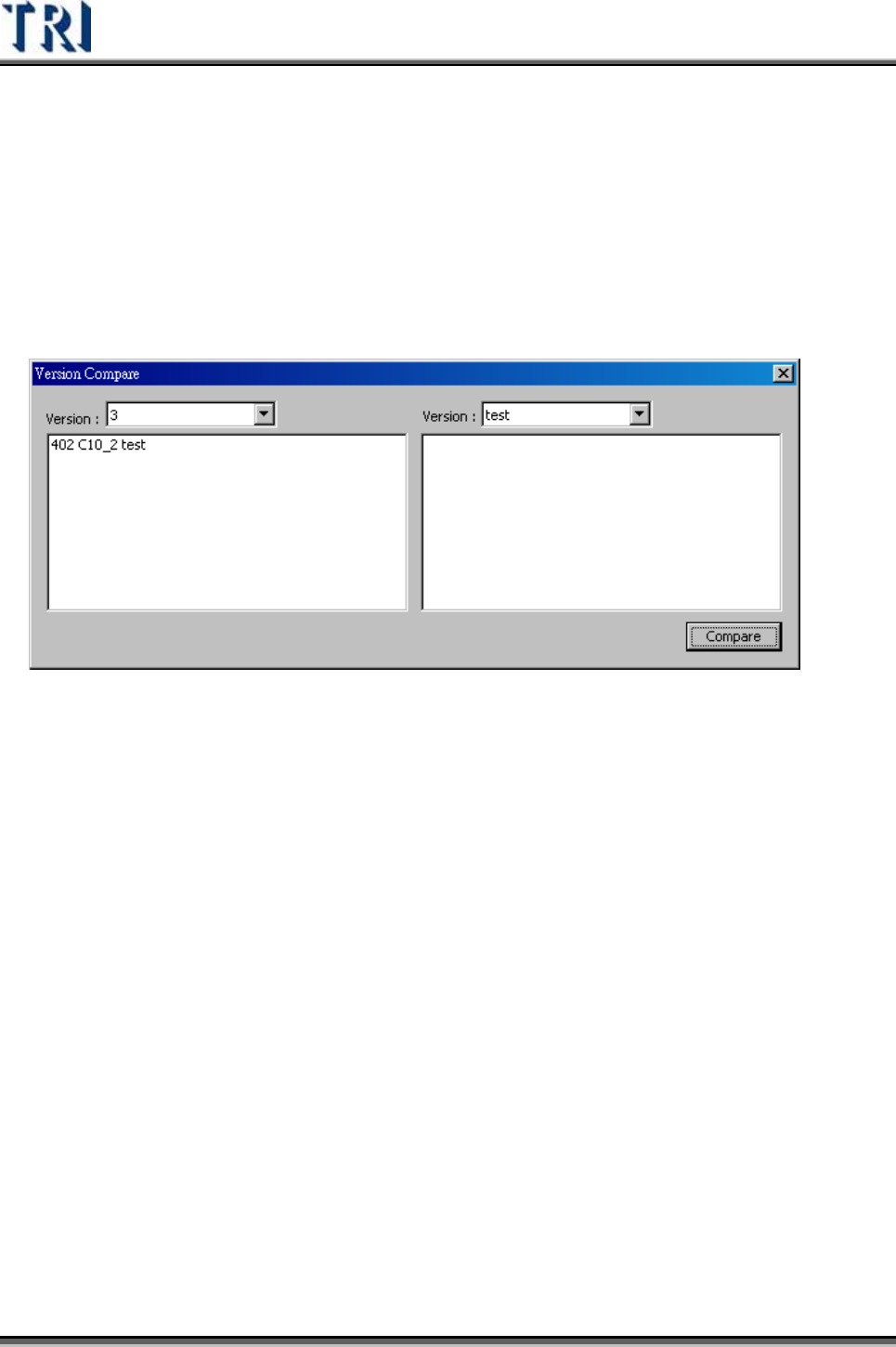

3.7.30 版本比較(VERSION COMPARE)
在同一個程式下，利用版本資訊比較出有差異的元件。
選擇比較的版本後，再按下[Compare]，在左列表中顯示了版本 3 有檢測，但版本
test 沒有檢測的元件；右列表中顯示了版本 test 有測但版本 1沒有檢測的元件。
3.7.31 離線調整模式(OFFLINE TUNE MODE)
利用多片板子檢測的結果在 Offline Machine 下進行資料的處理。在離線調整模式下
抓取影像時，影像將會存於以掃描時間為檔名的目錄之下。在離線調整模式下檢測
時，可以收集檢測資料。在關閉離線調整模式時，如果有檢測資料，則會顯示出統
計對話框。
功能說明
Test Research Inc.
TRI7500SeriesUserGuide–Software 201
1) 勾選[離線調整模式(Offline Tune Mode)]，之後將電路板進板，選擇
[Utilities\Capture Fov Images]以獲取該片電路板的 FOV 影像，之後再換下一片
電路板，再抓取其 FOV影像，依此類推，直到所需要的電路板影像都完成取像
為止。最後影像會儲存在 Project 所在目錄底下的[FovImage]目錄下，其中一個
子目錄儲存一整片板子的 FOV影像，擷取幾片板子的影像就會產生幾個子目
錄，目錄名稱為一組數字，用以代表掃描時的年月日時分秒。
2) 在離線調整模式下檢測時，可以收集檢測資料。當影像收集完畢以後，執行
[Inspection\Inspect Fov Images]。檢測後的結果值存在 Project目錄下面的
[statistic]目錄之下，其中的每一個檔案代表一片板子的檢測結果。
3) 在關閉離線調整模式時，如果有第(2)點所提到的檢測資料，則會顯示出統計對話
框如下。依圖示範例由分類選擇區看出該範例是以 Type 與 Algorithm進行分
類。
4) 分類區的最上面的[Usable:used,2497]表示目前有 2497 筆有效的檢測窗。而一
個有效的檢測窗被定義為，統計資料與 Project 都有該筆檢測窗。
[Usable:used,2497]的子節點為 Type 分類，如 T:74HC138D-SO16,32，其中的
T 代表元件型別，74HC138D-SO16 為型別名稱，32 代表有效的檢測窗數量。
T:74HC138D-SO16,32 的子節點為 Algorithm分類，如 A:LEAD,16，其中的 A
代表 Algorithm，LEAD 為 Algorithm，16 為檢測窗數量。而使用者選擇了
Usable:used,2497 的子節點 T:74HC138D-SO16,32 下的節點 A:LEAD,16，其中
的義意為要查看 74HC138D-SO16這個型別的所有 LEAD檢測窗的統計資料。
5) 在檢測窗表示區中表示了在該分類下的所有檢測窗，任選一個檢測窗，將會跳到
Train Dialog 下所對應的檢測窗。
6) 統計圖區展示了該分類下所有檢測窗的統計圖，因為在分類選擇區中 PassLevel
未被勾選，所以會依據 Algorithm取得內定對應的結果值以進行統計。
7) 門檻區表示目前 Project 對應該分類下所有的門檻值。經由點選該值可以切換顯
示在統計圖區之中。
8) 設定區顯示使用者所設定的值，當使用者在統計圖區點選左鍵時，會把該對應值
設定到設定區之中，就跟門檻區一樣，經由點選該值可以切換顯示在統計圖區之
中。
9) 統計值區顯示了統計圖上的相關統計值。而且就跟門檻區一樣，經由點選該值可
以切換顯示在統計圖區之中。
10) 建議值表示區，不論是點選門檻區、設定區還是統計值區，上面點選的值都會被
設定一份到建議值表示區。當使用者點選 Set Passlevel 或 View 時，都會依據該
值進行操作
