Test Research Inc. 208  TRI  7500  Series  User  Gu ide – Software  B. [Inspection Box Operation] 視窗下啟動此功能 1. 選擇 [Utilities\Inspection Box Operation] 。 2. 出現下圖對話框，則使用者可以選取要執行該功能的元件，選取完畢之後，在 [Action] 欄位中選取 [ReIn…

Test Research Inc.

 TRI7500SeriesUserGuide–Software 207

Step3. 選取元件，並啟動功能。使用這可選擇直接在影像上選取元件，或是在

[Utilities\Inspection Box Operation]視窗下啟動此功能，其差異在於篩選元件

的數量不同。

A. 直接在影像上選取元件

1. 將要重新檢測的元件在影像上選取後(可單選或是多選元件)，點擊滑鼠右

鍵，選取[ReInspection Comp]。

2. 點擊後會出現如下圖的對話框，使用者可以根據所需的條件做選取，如

果選取[By Type(Same Algorithm)]，則會出現選取攝影機的選項如下。

Test Research Inc.

208 TRI7500SeriesUserGuide–Software

B. [Inspection Box Operation]視窗下啟動此功能

1. 選擇[Utilities\Inspection Box Operation]。

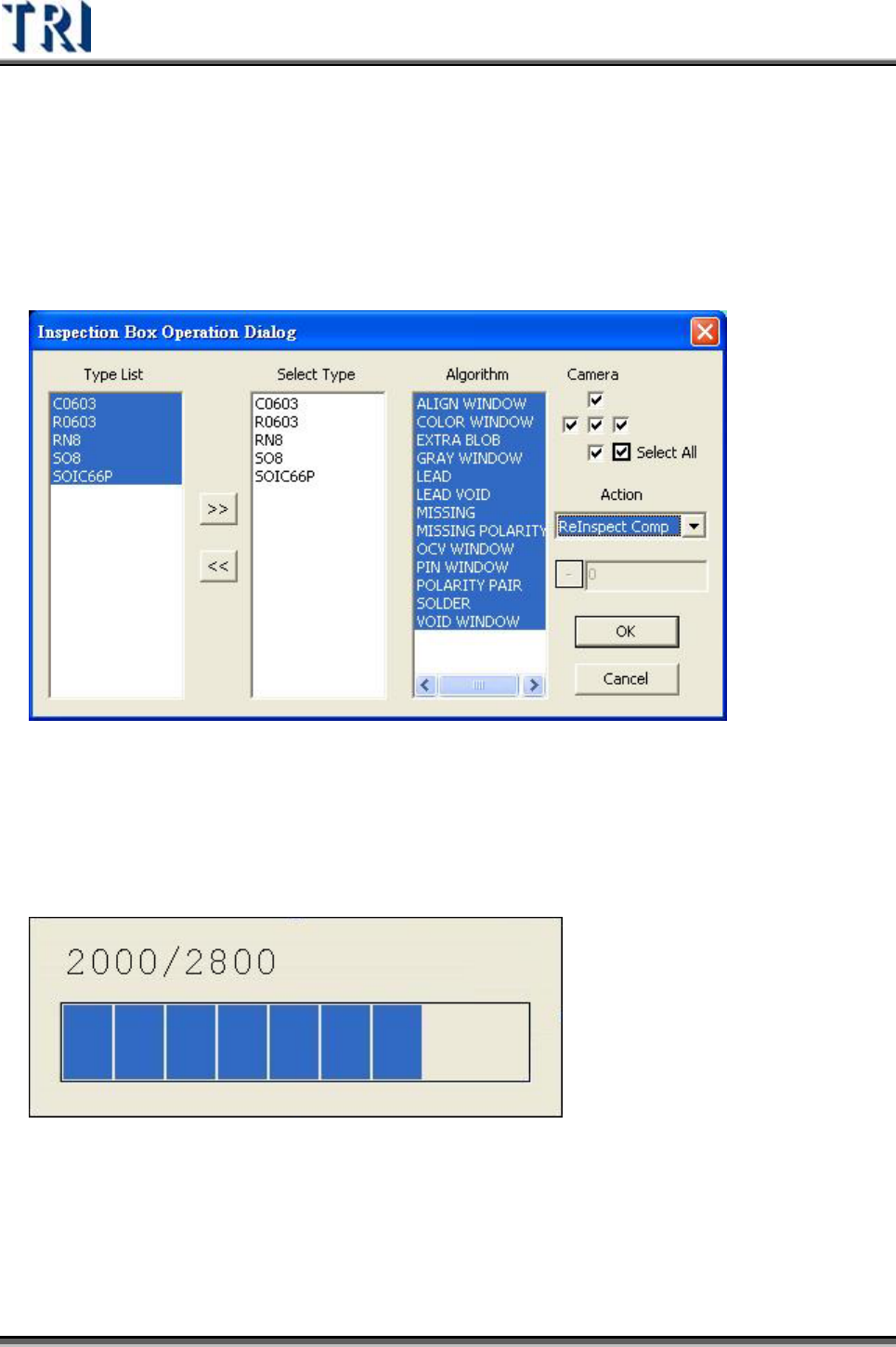

2. 出現下圖對話框，則使用者可以選取要執行該功能的元件，選取完畢之

後，在[Action]欄位中選取[ReInspect Comp]，然後按下[OK]鈕，則程式

就會執行該功能。

Step4. 設定完成後，表示此功能已被執行。系統立即開始對於選定的元件，依據之

前儲存的影像資料為準進行檢測。程式在運行過程中會彈出如下的對話框，

如果怕選取的元件過多，而導致需花費大量時間的話，可以按下鍵盤上的

[Esc]鈕，則程式會將已重新檢測的結果進行輸出動作。

Step5. 測試完成後，系統及輸出以下報表。

 當待測板已在維修站經人員確認後，發現該元件為[PASS]，則使用者需調整程式，

再重新檢測該元件。若結果檢測完後該元件仍為[FAIL]，表示對於調整完後的參

數，仍會造成機台對於該元件的誤判，此時使用者可以再進行參數的調整，結果如

Test Research Inc.

 TRI7500SeriesUserGuide–Software 209

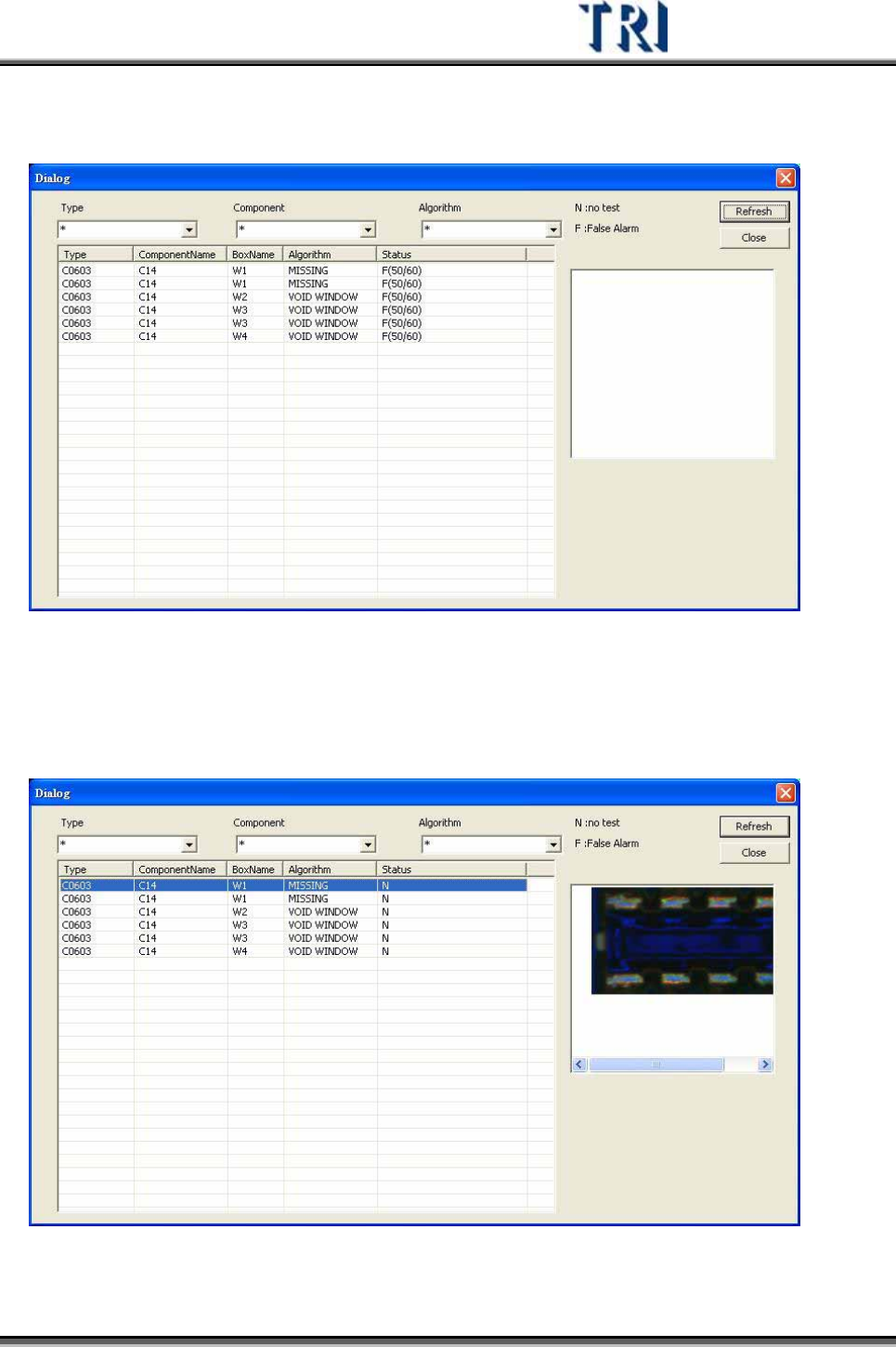

下圖，點選有問題的元件後，可以在右邊看到該不良的影像，並且可以在上面的選

取條件中去篩選所有查看的元件。

 反之，當待測板已在維修站經人員確認後，發現該元件為[FAIL]，使用者也可以去

調整參數後再重新檢測，若果調完參數後，機台再次檢測的結果為[PASS]，表示機

台會漏測該元件，所以需要再調整參數，如下圖所示。
