Test Research Inc. TRI 7500 Series User Gu ide – Software 227 4 ATPG 功能介紹 4.1 元件資 料 檔案 (CAD) 編輯與載入 4.1.1 開啟元件資 料 檔案 1 2 3 4 5 6 7
Test Research Inc.
226 TRI7500SeriesUserGuide–Software
3.9 輔助(Help)
3.9.1 說明(HELP TOPICS)
顯示 AOI 機台操作說明
3.9.2 有關 TRAOI(ABOUT TRAOI)
顯示 AOI 機台目前使用版本
Test Research Inc.
TRI7500SeriesUserGuide–Software 227
4 ATPG 功能介紹
4.1 元件資料檔案(CAD)編輯與載入
4.1.1 開啟元件資料檔案
1
2
3
4
5
6 7
Test Research Inc.
228 TRI7500SeriesUserGuide–Software
1) 轉檔工具 – 將 CAD檔案轉換成 AOI 檔的工具。詳細說明請參閱 4.1.2。
2) AOI 檔案 – 輸入所欲開啟的 AOI檔案的路徑，或按下 按鈕瀏覽。可載入的檔
案類型為 AOI 檔案及 SPI 檔案。載入 SPI 檔案後會自動在
[C:\AOI\PACKAGELIBRARY_SPI]資料夾下產生元件資料庫(Library)檔案
(*.pgl)，在製作 Library 時，可以將載入資料庫的路徑指到該資料夾來載入
Library 檔案。載入 AOI 檔案時，系統會自動將[類型(Type)]欄位複製到[料號]欄
位內，料號欄位為隱藏欄位且載入後無法修改。使用者在程式製作過程中，可因
為製作程式方便修改[類型]欄位的內容，而不會影響到料號的值；可在[參數
(Paremeter)/電路板(Panel)/維修站(Repair Station)]功能中選擇要傳[類型]或是[料
號]到維修站進行資料收集統計。
3) BOM 檔案 –輸入所欲開啟的 BOM 檔案的路徑，或按下 按鈕瀏覽。可自行選
擇是否要輸入 BOM 檔案，若輸入 BOM檔案，系統會自動將有列在 BOM 檔中的
元件列為“TEST”，而不在 BOM 檔中的元件列為“UNTEST”。BOM 檔案可以自行
編輯，也可以使用[轉檔工具]協助轉出 BOM 檔案。

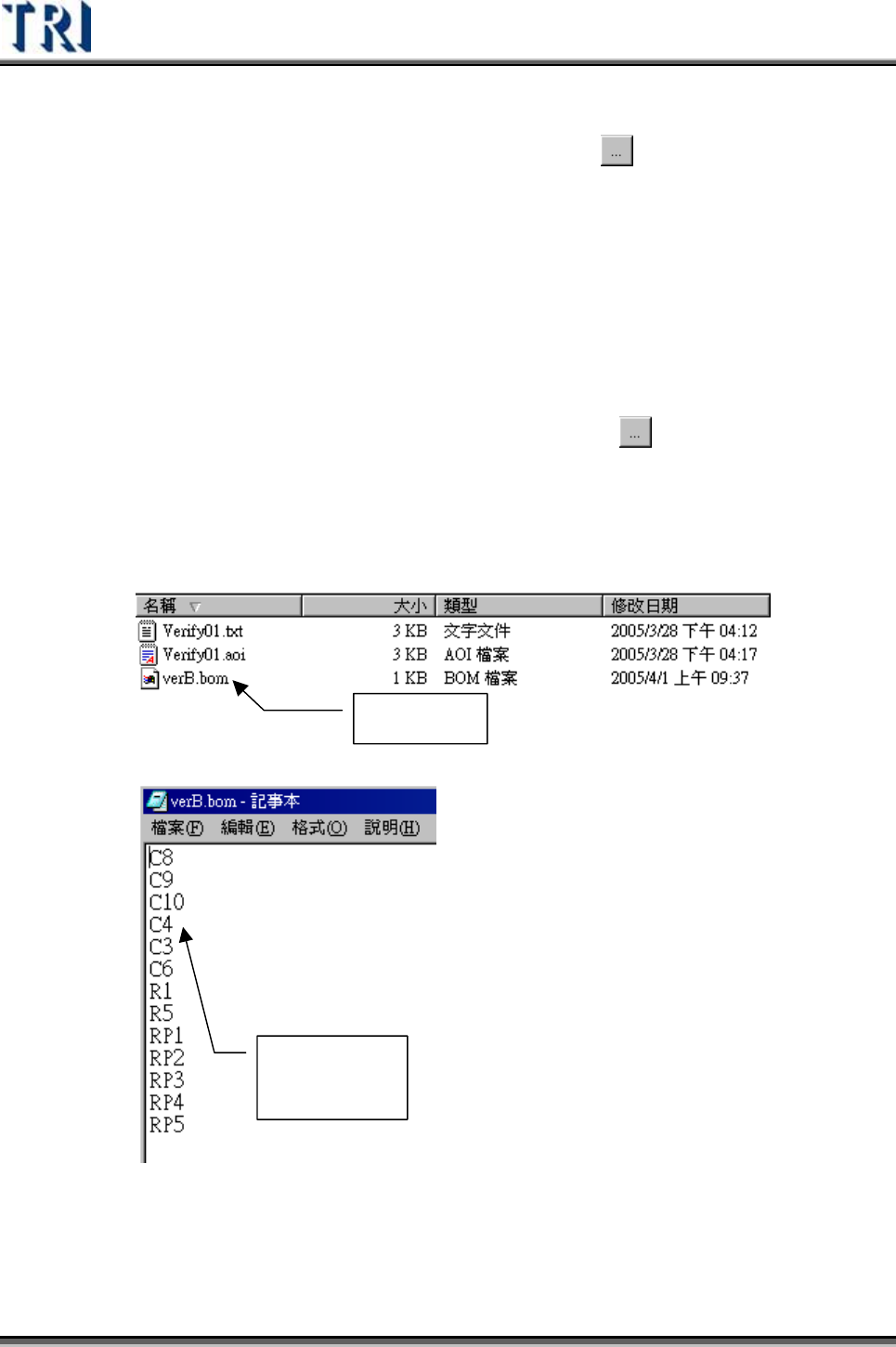

A. 自行編輯 BOM 檔案–可自行以記事本編輯元件列表後改副檔名為 bom。
BOM 檔案
編輯存在的
元件列表
