4.1.2 轉檔工具(TRANSLATOR)

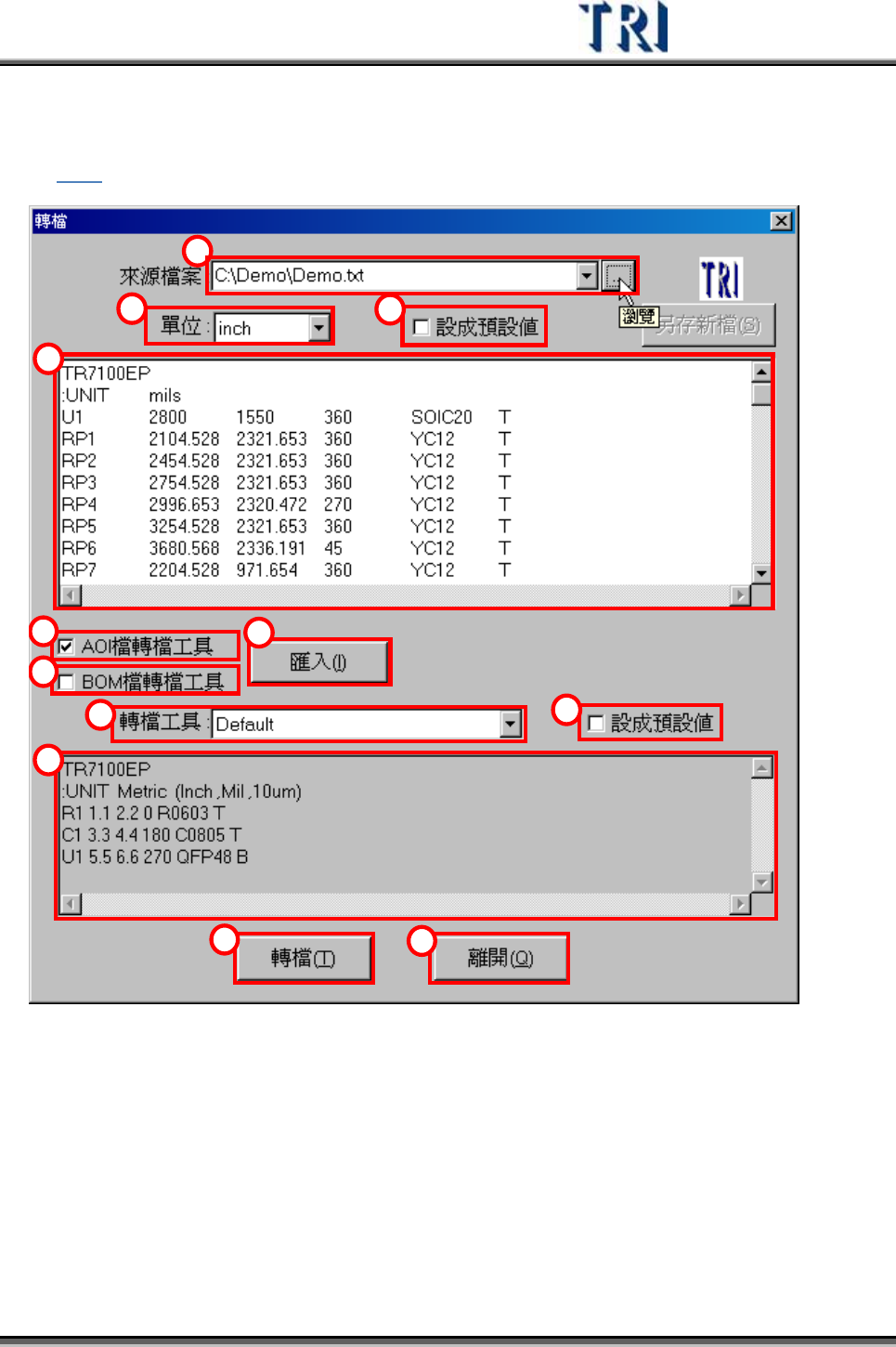

在 4.1.1 [開啟元件資料檔案]對話框中，按下[轉檔工具]，會出現以下視窗。
1
2
3
4
5
6
7
8
9
10
11
12
Test Research Inc.
232 TRI7500SeriesUserGuide–Software
1) 來源檔案 – 輸入來源檔案的路徑，或按下 按鈕瀏覽
2) 單位 – 下拉式選單選擇來源檔案中座標的單位
3) 設成預設值 – 勾選以目前所設定的單位為預設值
4) 來源訊息視窗 – 將來源檔案的內容顯示在此視窗當中
5) AOI 檔轉檔工具 – 若要轉出的檔案為 AOI檔案則須勾選此選項，系統會在[8轉
檔工具]下拉選單中列出轉 AOI 檔的工具。
6) BOM 檔轉檔工具 – 若要轉出的檔案為 BOM檔案則須勾選此選項，系統會在[8
轉檔工具]下拉選單中列出轉 BOM 檔的工具。由於各家廠商所使用的來源 BOM
表格式不同，系統預設的 BOM 檔轉檔程式不一定適用。若不適用建議可使用
4.1.1-3)的方式自行產生 BOM 檔案。
7) 匯入 – 匯入轉檔工具程式，若[8 轉檔工具]下拉選單中沒有所需的轉檔工具，可
使用此功能來匯入，詳情參閱 4.1.3。
8) 轉檔工具 – 經由此下拉式選單選擇所需的轉檔工具。
9) 設成預設值 – 勾選可設定目前使用的轉檔工具為預設值。
10) 轉檔工具訊息視窗 – 將轉檔工具所需的來源資料格式顯示在此視窗當中。
11) 轉檔 – 根據視窗內所有設定值進行轉檔。
12) 離開 – 關閉此對話視窗。
4.1.3 匯入轉檔工具(I
MPORT)

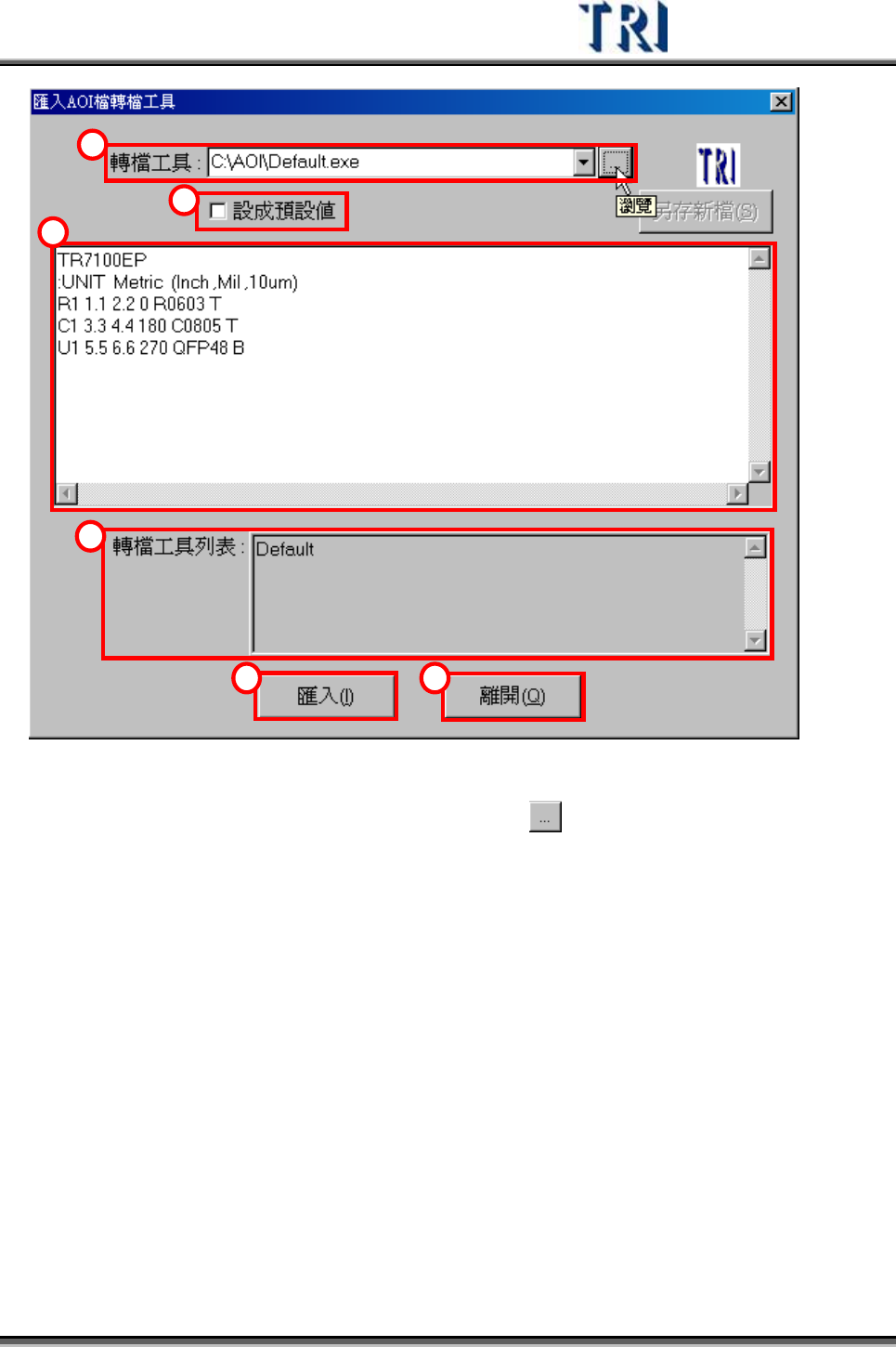

在 4.1.2[轉檔]視窗中，按下[匯入]，會出現以下視窗。
Test Research Inc.
TRI7500SeriesUserGuide–Software 233
1
2
3
4
5 6
1) 轉檔工具 – 可輸入轉檔工具的路徑，或或按下
按鈕瀏覽。
2) 設成預設值 – 勾選可將目前所使用的轉檔工具設為預設值。
3) 訊息視窗 – 顯示所選取的轉檔工具需要的原始檔案格式。
4) 轉檔工具列表 – 列出目前已匯入的所有轉檔工具。
5) 匯入 – 按下此按鈕可將所選取的轉檔工具匯入。
6) 離開 – 關閉此匯入轉檔工具視窗。
