Test Research Inc. 14 TRI 7500 Series User Gu ide – Software 2.3 編輯元件資 料 需將資 料 做編輯，使其符合多 連 板中左上角電 路 板之資訊。 1) 出現元件資 料 表 2) 在元件資 料 表區域按下 滑 鼠右鍵，會出現編輯資 料 表之工具 列 。可 利 用這些工具 將元件資 料 進 行 編輯，直到資 料 符合實際資 料 為止。 若 為待測板為多…
Test Research Inc.
TRI7500SeriesUserGuide–Software 13
9) 開啟 AOI 檔案
關於[轉檔工具]將在 4.1.2 詳細說明。
Test Research Inc.
14 TRI7500SeriesUserGuide–Software
2.3 編輯元件資料
需將資料做編輯，使其符合多連板中左上角電路板之資訊。

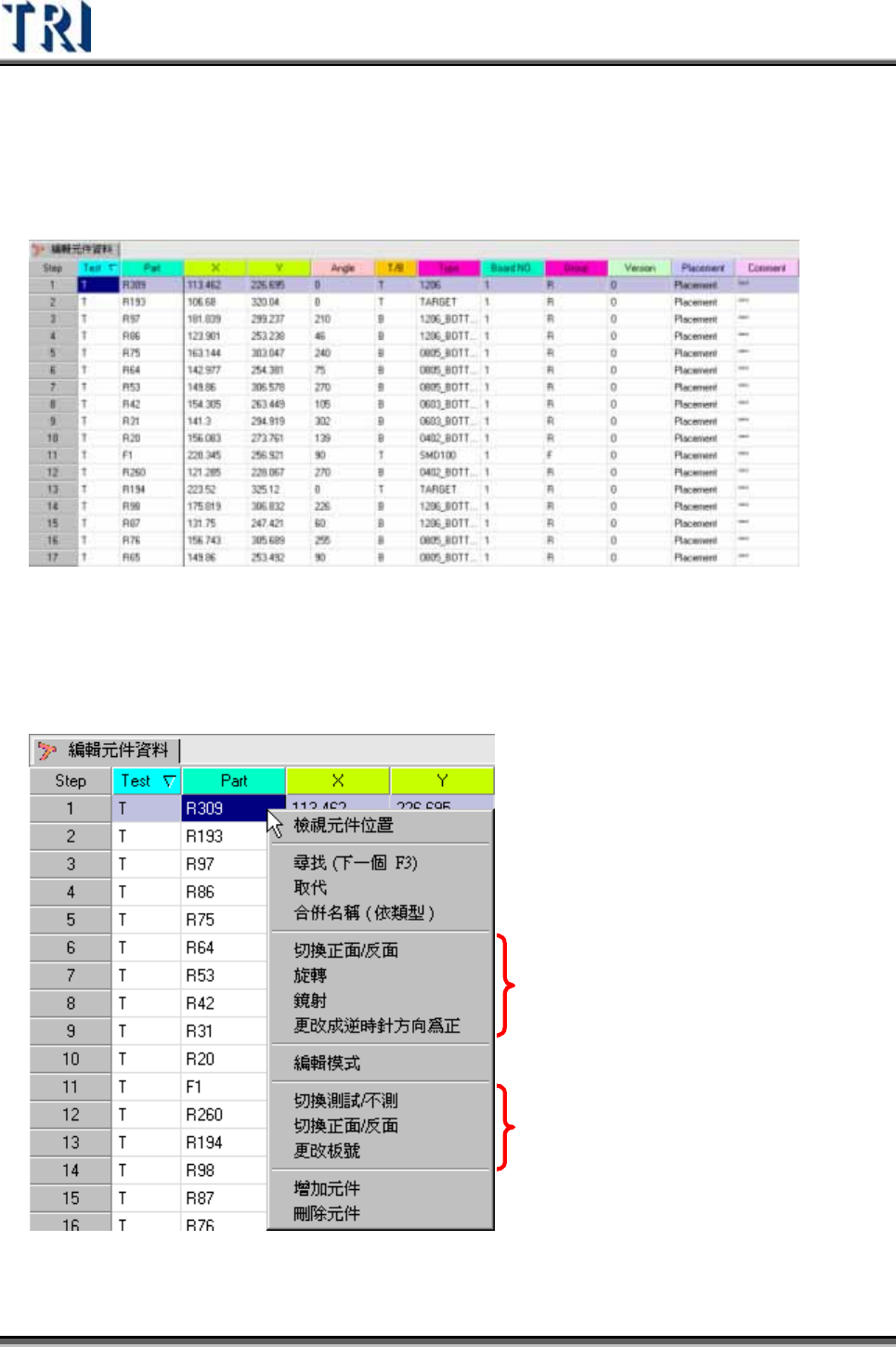

1) 出現元件資料表
2) 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用這些工具
將元件資料進行編輯，直到資料符合實際資料為止。若為待測板為多連板則需將
此元件資料編輯成與左上角之機板資料一致即可。
對於整片板子進
行編輯區域
對於單顆元件編
輯區域
Test Research Inc.
TRI7500SeriesUserGuide–Software 15
3) 按下[檢視元件位置]來協助確認元件資料是否正確
