TR7500_Series_Software_ch-v5-0-0 - 第265页

Test Research Inc.  TRI  7500  Series  User  Gu ide – Software  253  4.2.15 增加元件 (A DD ) 可使用此功能增加新元件資料至本片電路板上。選擇上述 [ 增加元件 ] 功能後，會出現以下 [ 新增元件 ] 視窗，將視窗內的資料填妥後按下 [ 確定 ] ，即可新增一個元件。

Test Research Inc.

252 TRI7500SeriesUserGuide–Software

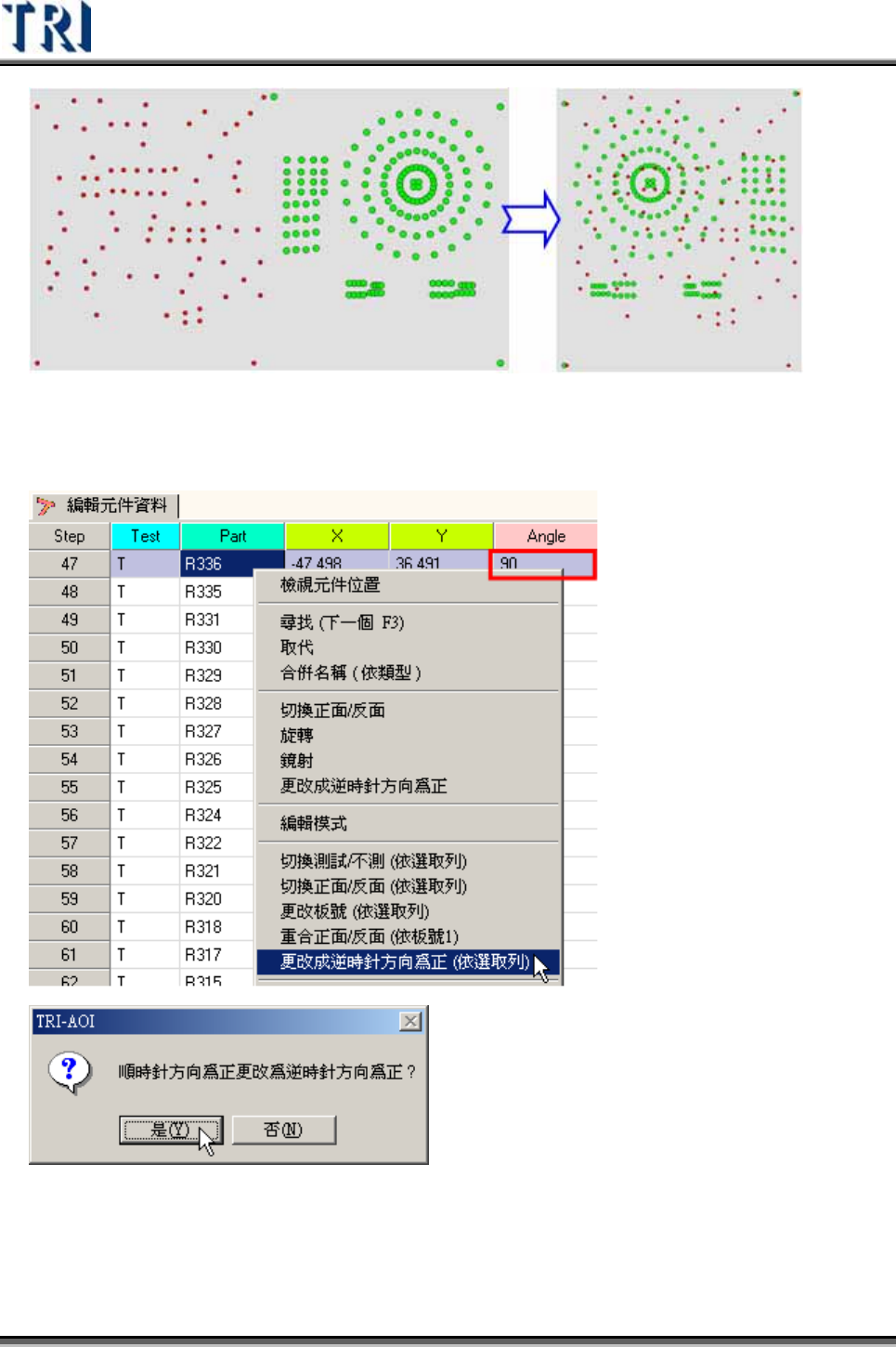

4.2.14 更改成逆時針方向為正(依選取列)(C

HANGE TO CCW. (BY SELECTED))

勾選表示將目前選取的元件角度重新以逆時針定義。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 253

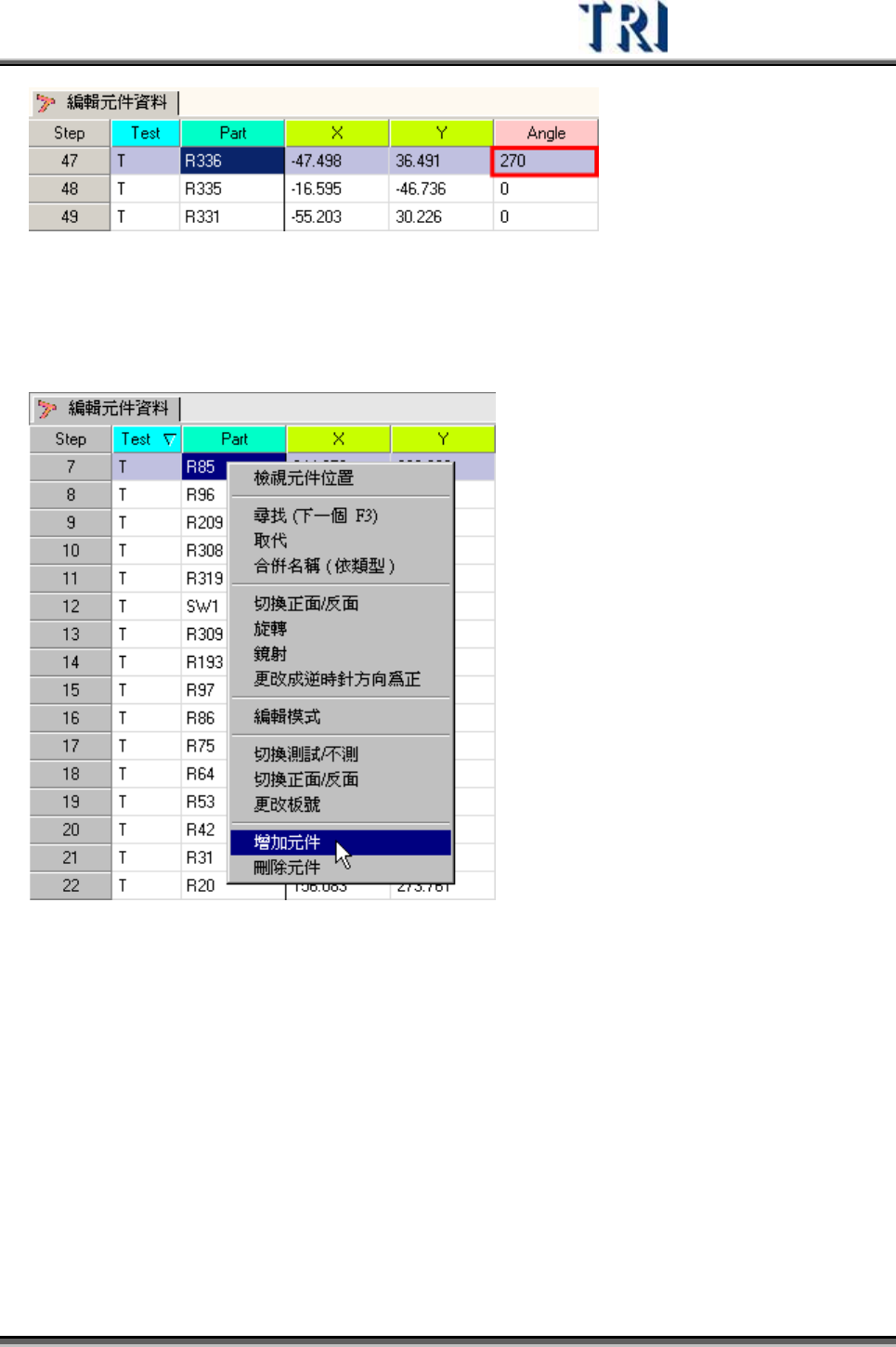

4.2.15 增加元件(ADD)

可使用此功能增加新元件資料至本片電路板上。

選擇上述[增加元件]功能後，會出現以下[新增元件]視窗，將視窗內的資料填妥後按下

[確定]，即可新增一個元件。

Test Research Inc.

254 TRI7500SeriesUserGuide–Software

4.2.16 刪除元件(DELETE)

此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。

若選取刪除單個元件，則系統出現以下視窗，確認無誤後請按下[確定]刪除此元件。

若一次選取多個元件進行刪除動作，則系統出現以下視窗，確認無誤後請按下[確定]來

刪除所有選取的元件。
