Test Research Inc.

272 TRI7500SeriesUserGuide–Software

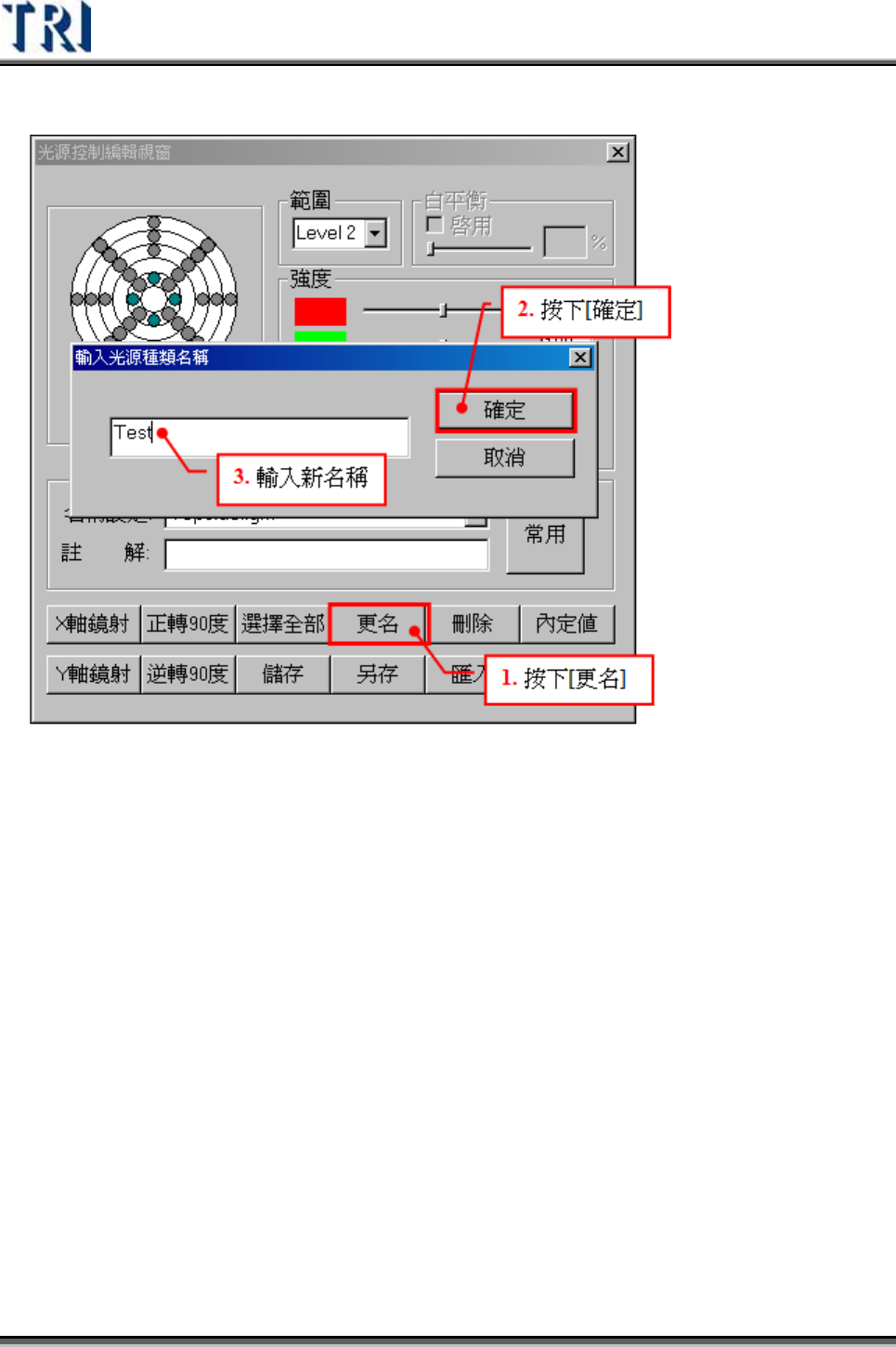

13) 更名(Rename) – 按下可改變目前所選擇的燈光名稱

Test Research Inc.

 TRI7500SeriesUserGuide–Software 273

14) 刪除(Delete) – 刪除目前所選擇的燈光，確認後請按下[是]。

15) 內定值(Type) –按下後會以圖示顯示內定的一些燈光設定。只有在第(5)點切換至

[All]時此按鈕才有效。

z 可自行新增一燈光且將燈光名稱設定為“自訂名稱 1_自訂名稱 2”則在此內定值圖

示將會新增一[自訂名稱 1]的頁籤，內容就含有一名稱為[自訂名稱 1_自訂名稱 2]

的燈光。

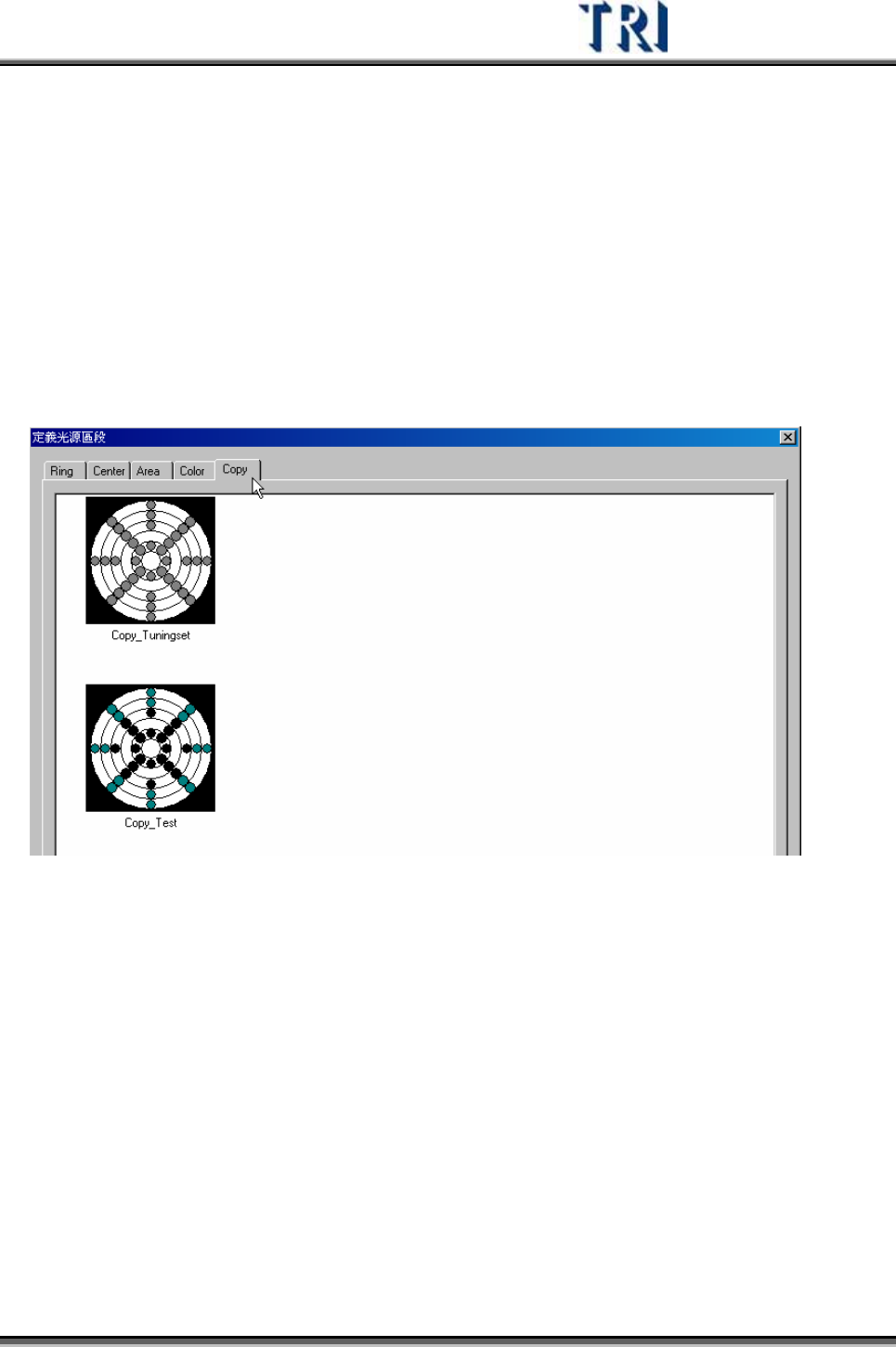

z 舉例說明 – 新增兩燈光各命名為[Copy_Tuningset]以及[Copy_Test]，則按下內

定值按鈕後會出現[定義光源區段]視窗，其中一個頁籤即為[Copy]，且內含

[Copy_Tuningset]以及[Copy_Test]兩組燈光。

16) 儲存(Save) – 按此鈕可儲存目前所選取燈光的所有參數設定。

17) 另存(Save As) – 按此鈕可將目前所選取燈光與所有參數以其他名稱儲存。

18) 匯入(Import) – 將目前編輯的燈光檔案匯出到電腦中，其副檔名為[*.LED]。

19) 匯出(Export) – 將已存在的燈光檔(*.LED)匯入到程式中使用。

 開新檔案時系統會抓取[C:\AOI\DEFAULTLED7500.LED]檔案為光源的預設值。

 在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當中，若希望將修

改過的燈光與其他程式共用，則可使用[匯出]功能將燈光匯出，開啟另外的檔案時

再將燈光檔案[匯入]即可。

Test Research Inc.

274 TRI7500SeriesUserGuide–Software

4.8.2 特殊光源設定

 檢測時會使用到的光源即為按下[Normal]按鈕後所顯示的 13 種燈光，包含尋找第一

定位點的燈光[Fiducial0]、尋找第二定位點的燈光[Fiducial1]、擷取大圖影像的

[Maplight]、製作程式時上方攝影機的兩種預設燈光[ToplightA]、[ToplightB]、製作

程式時前方攝影機的兩種預設燈光[FrontlightA]、[FrontlightB]、製作程式時後方攝

影機的兩種預設燈光[RearlightA]、[RearlightB]、製作程式時左方攝影機的兩種預

設燈光[LeftlightA]、[LeftlightB]、及製作程式時右方攝影機的兩種預設燈光

[RightlightA]、[RightlightB]共 13 種。

Camera

Top Front Rear Left Right

1 ToplightA FrontlightA RearlightA LeftlightA RightlightA

lighting

2 ToplightB FrontlightB RearlightB LeftlightB RightlightB

 燈光的設定視電路板顏色、吃錫等等狀況不同而定。

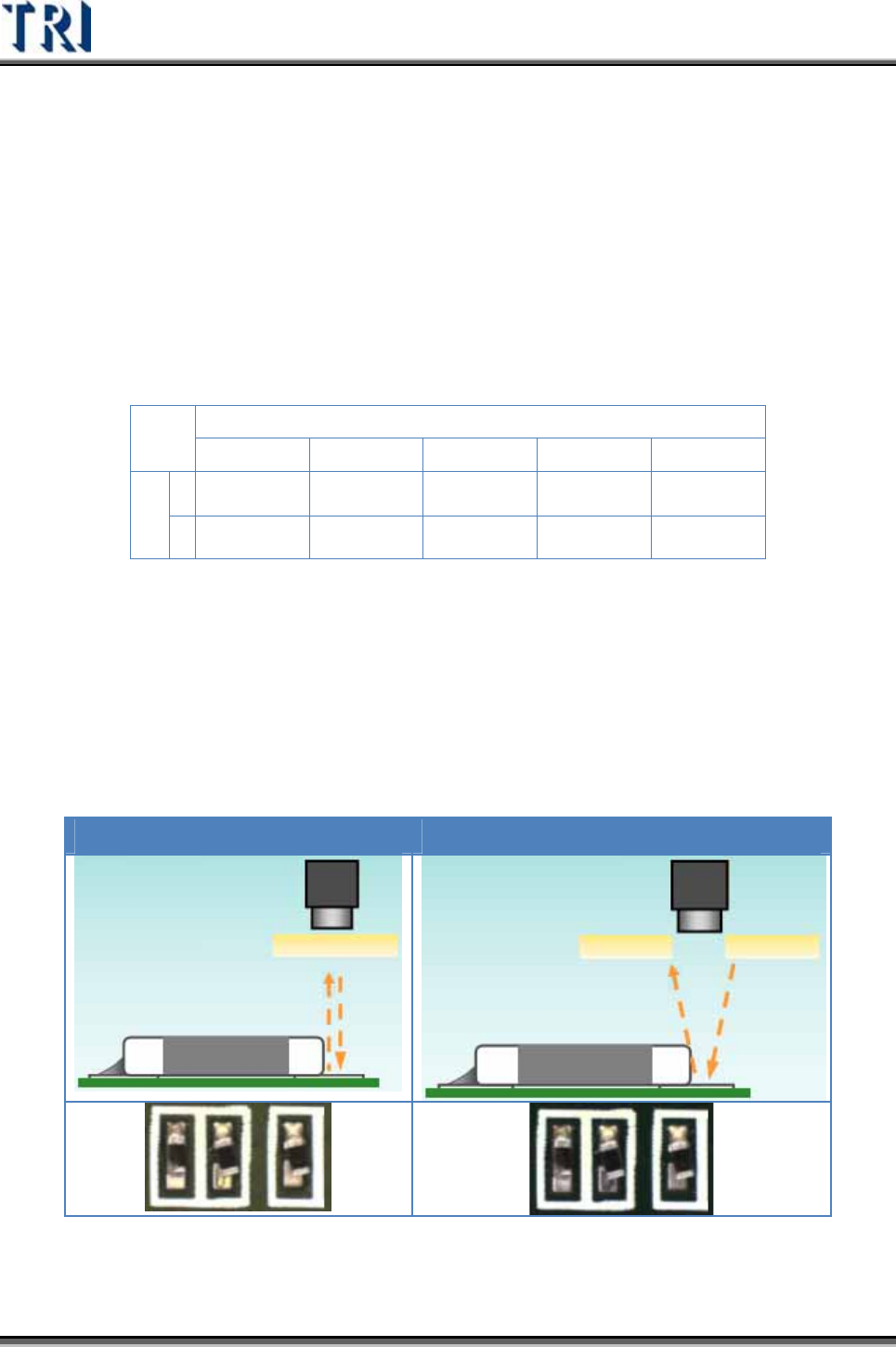

 同軸光(選配)–由於中央同軸光是位於攝影機正下方的一組光源，因此開啟同軸光

源，對於裸銅類型的缺點有顯著的檢測效果。

同軸光源不開啟同軸光源
