Test Research Inc.
274 TRI7500SeriesUserGuide–Software
4.8.2 特殊光源設定
檢測時會使用到的光源即為按下[Normal]按鈕後所顯示的 13 種燈光，包含尋找第一
定位點的燈光[Fiducial0]、尋找第二定位點的燈光[Fiducial1]、擷取大圖影像的
[Maplight]、製作程式時上方攝影機的兩種預設燈光[ToplightA]、[ToplightB]、製作
程式時前方攝影機的兩種預設燈光[FrontlightA]、[FrontlightB]、製作程式時後方攝
影機的兩種預設燈光[RearlightA]、[RearlightB]、製作程式時左方攝影機的兩種預
設燈光[LeftlightA]、[LeftlightB]、及製作程式時右方攝影機的兩種預設燈光
[RightlightA]、[RightlightB]共 13 種。
Camera
Top Front Rear Left Right
1 ToplightA FrontlightA RearlightA LeftlightA RightlightA
lighting
2 ToplightB FrontlightB RearlightB LeftlightB RightlightB
燈光的設定視電路板顏色、吃錫等等狀況不同而定。
同軸光(選配)–由於中央同軸光是位於攝影機正下方的一組光源，因此開啟同軸光
源，對於裸銅類型的缺點有顯著的檢測效果。
同軸光源 不開啟同軸光源
Test Research Inc.
TRI7500SeriesUserGuide–Software 275
4.9 編輯元件資料庫
4.9.1 元件資料庫(LIBRARY)簡介
Library 格式是將資料庫檔案分為[系統的資料庫檔案(System Library)]、[機種的資
料庫檔案(Project Library)]以及[使用者的資料庫檔案(User Library)]三種。
z 系統的資料庫檔案(System Library)－由 TRI 出廠時提供的元件資料庫檔，使用
者可直接使用但不能自行變更，路徑為[C:\AOI\TRI_SYS_LIB]。
z 機種的資料庫檔案(Project Library)－可將指定的 Library設定為本機種用的
Library 檔案，檔案會儲存在為 Projct 所在資料夾中的[TRI_PRJ_LIB]資料夾。
z 使用者的資料庫檔案(User Library)－可將指定的 Library設定為使用者的 Library
檔案，使用者可將本資料夾複製到其他機器上使用。
編輯 Library 檔案時，系統會依據[Project Library]、[User Library]、[System
Library]順序尋找是否有該類型的元件資料庫，若有則會自動載入，若無則須使用者
手動編輯。若載入的資料庫是從[Project Library]中載入的，則按存檔時，檔案儲存
的路徑是在[Project Library]，其他情況下按下存檔時，資料庫儲存的路徑是[User
Library]的路徑。在存檔時系統亦會顯示儲存的路徑。

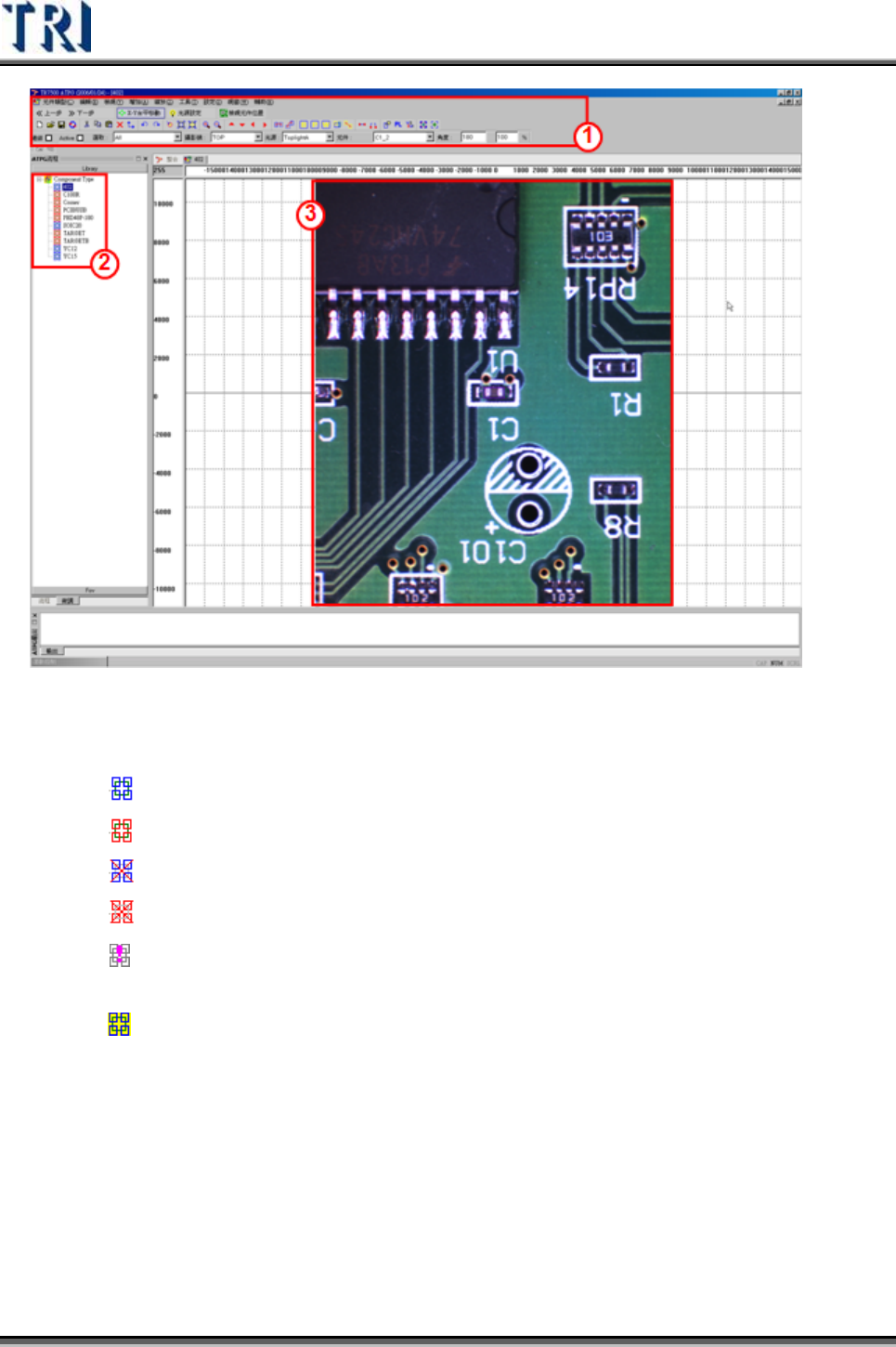

編輯元件資料庫的主畫面
Test Research Inc.
276 TRI7500SeriesUserGuide–Software
1) 工具列表 – 建立元件資料庫所需的工具列表，將在以下內容作詳細說明。
2) 類形列表 –本電路板上所有類型元件的列表，各圖示所代表意義如下。
– 有檢測框且己存檔
– 無檢測框且己存檔
– 有檢測框且未存檔
– 無檢測框且未存檔
– 驚嘆號圖示，表示其中有該加影像的檢測框([Missing]、[Lead]或[Locate])
未加影像，且未加影像的檢測框在畫面中會以橘色顯示。
– 黃色底色，表示該 Library 中有加[Locate]框。
