Test Research Inc.
TRI7500SeriesUserGuide–Software 281
載入元件程式庫資料步驟
Step1. 在[元件程式庫]視窗中輸入所需的條件之後，按下[尋找]按鈕，系統將會
列出所有符合條件的資料庫形式。
Step2. 在目標資料庫的繪圖區上雙擊滑鼠左鍵，或在目標資料庫的繪圖區上按一下
滑鼠左鍵選取，接著按下[確定]按鈕。

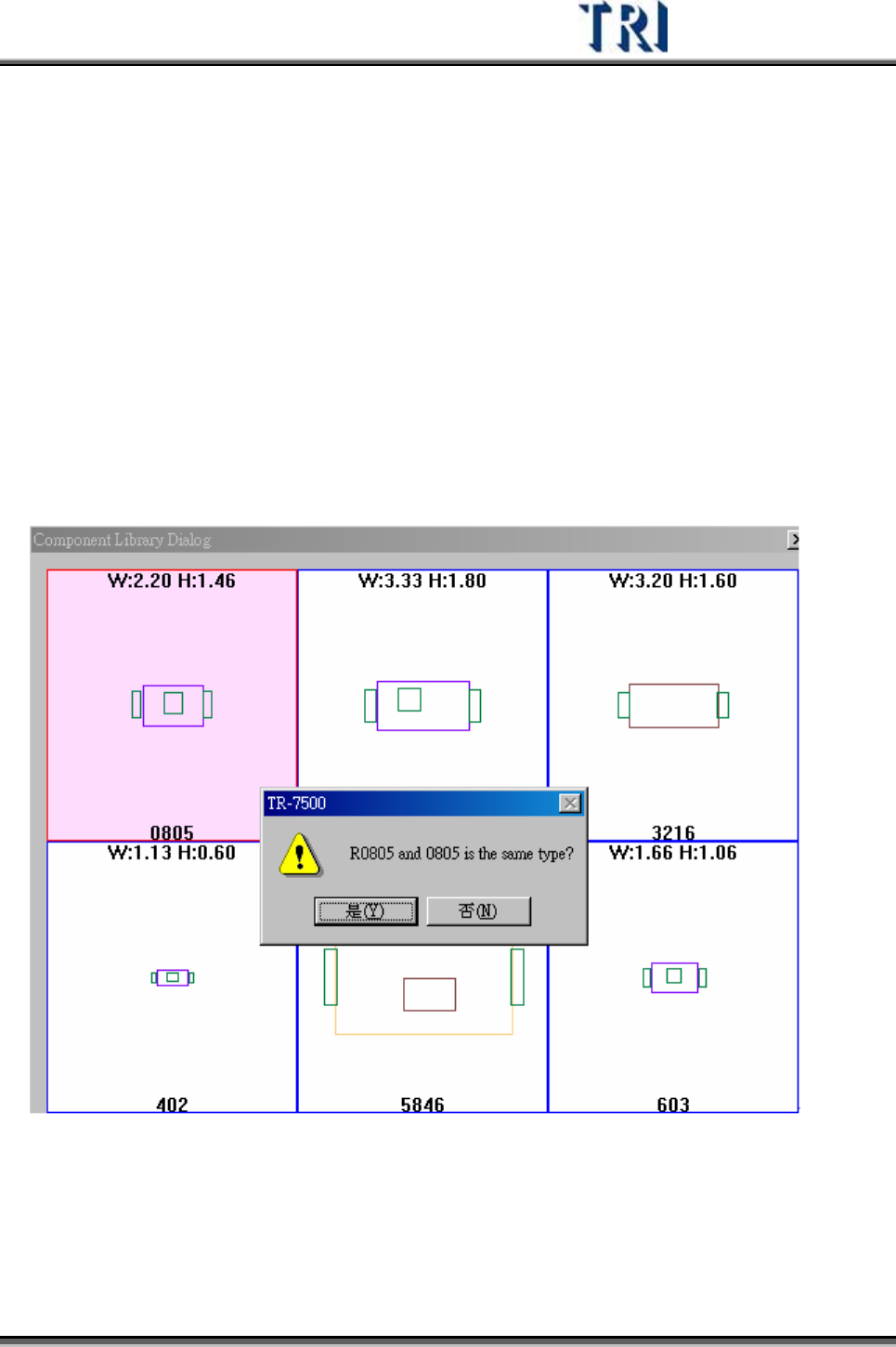

Step3. 系統會詢問目前元件的形式與所選擇的元件形式是否相同。若按[是]，則表示
兩個形式是代表相同的東西，則目前的形式將會被視為選擇形式的一個子項
目，編輯完成後存檔時會以選擇的資料庫名稱存檔。若按[否]，表示兩者是不
同的種類，編輯完成後存檔時會以目前的形命名式名稱。舉以下狀況為例，
目前所編輯的是[R0805]，而資料庫中已經存在[0805]的資料庫，希望能夠將
他套用到[R0805]中使用。

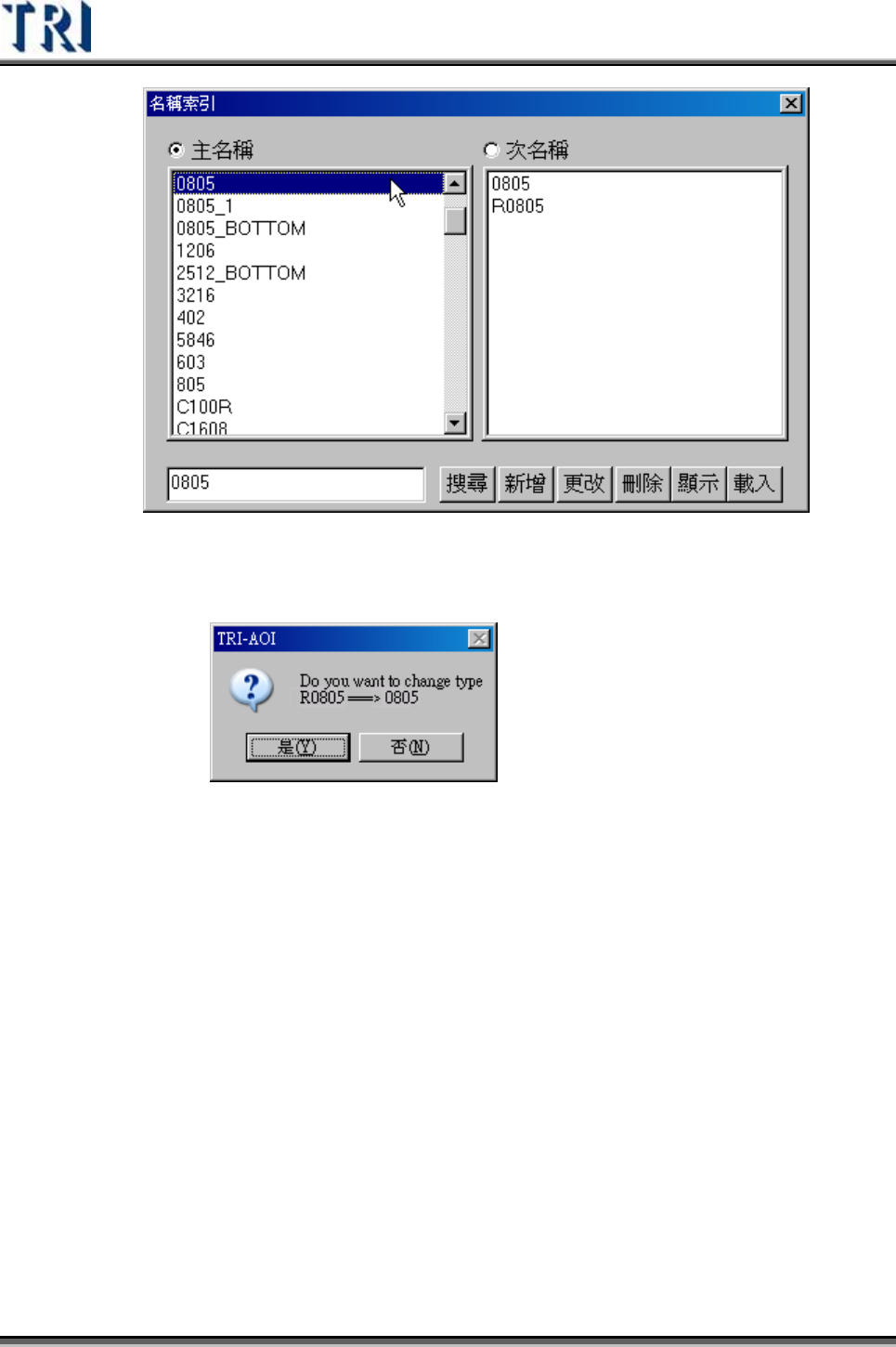

選擇[是] – [R0805]將會被存為[0805]的一個次名稱，將[0805]的資料庫匯入
後，若有對資料庫作修改，則存檔時也會存成[0805]這個名稱。未來其他程式
若存在[R0805]這個形式的元件，則會直接套用[0805]這元件資料庫。
Test Research Inc.
282 TRI7500SeriesUserGuide–Software
接著系統會詢問是否將元件形式名稱由[R0805]改成[0805]。

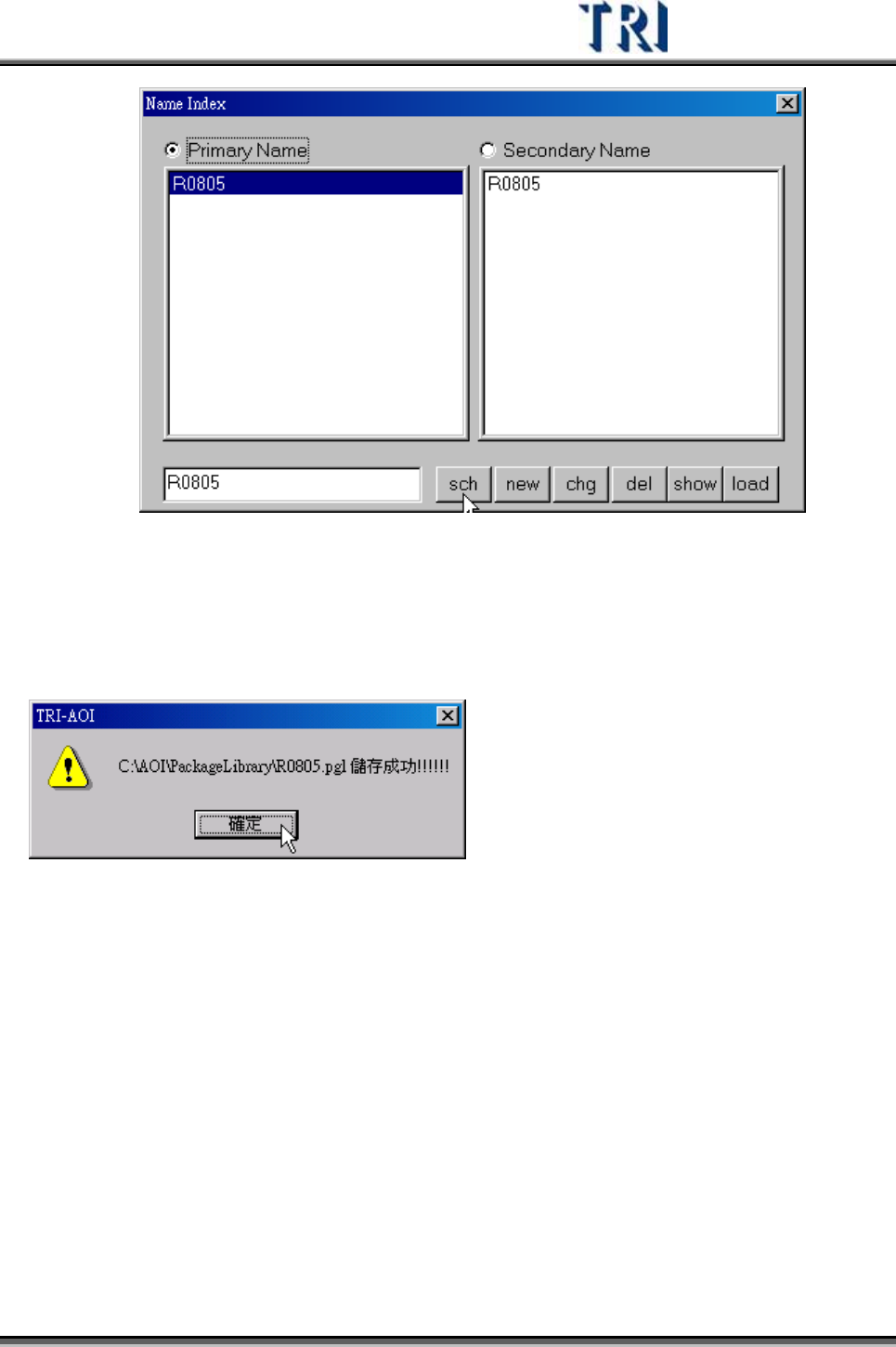

選擇[否] – 系統會將[0805]之資料庫套用進來，但資料匯入後所作的任何修改
已經與[0805]無關，存檔時將以[R0805]命名。未來其他程式若存在[R0805]這
個形式的元件，會直接套用[R0805]的元件資料庫。
Test Research Inc.
TRI7500SeriesUserGuide–Software 283
4.9.2.3 儲存(Save)
將目前編輯的這個形式儲存至資料庫中，按下[儲存]會出現以下視窗，確認名稱及路徑
無誤後請按下[確定]。
4.9.2.4 存至程式元件庫(Save to Project Lib)
把現在這個 Library 存成本機種專用的 Library，儲存的路徑在和 Project 同目錄下的
TRI_PRJ_LIB 資料夾。
4.9.2.5 全存到 Prj lib(Save all to project library)
把這個程式中所有的 Library存成 Project Library，儲存的路徑在和 Project 同目錄下
的 TRI_PRJ_LIB資料夾。
