Test Research Inc.
TRI7500SeriesUserGuide–Software 283
4.9.2.3 儲存(Save)
將目前編輯的這個形式儲存至資料庫中，按下[儲存]會出現以下視窗，確認名稱及路徑
無誤後請按下[確定]。
4.9.2.4 存至程式元件庫(Save to Project Lib)
把現在這個 Library 存成本機種專用的 Library，儲存的路徑在和 Project 同目錄下的
TRI_PRJ_LIB 資料夾。
4.9.2.5 全存到 Prj lib(Save all to project library)
把這個程式中所有的 Library存成 Project Library，儲存的路徑在和 Project 同目錄下
的 TRI_PRJ_LIB資料夾。
Test Research Inc.
284 TRI7500SeriesUserGuide–Software

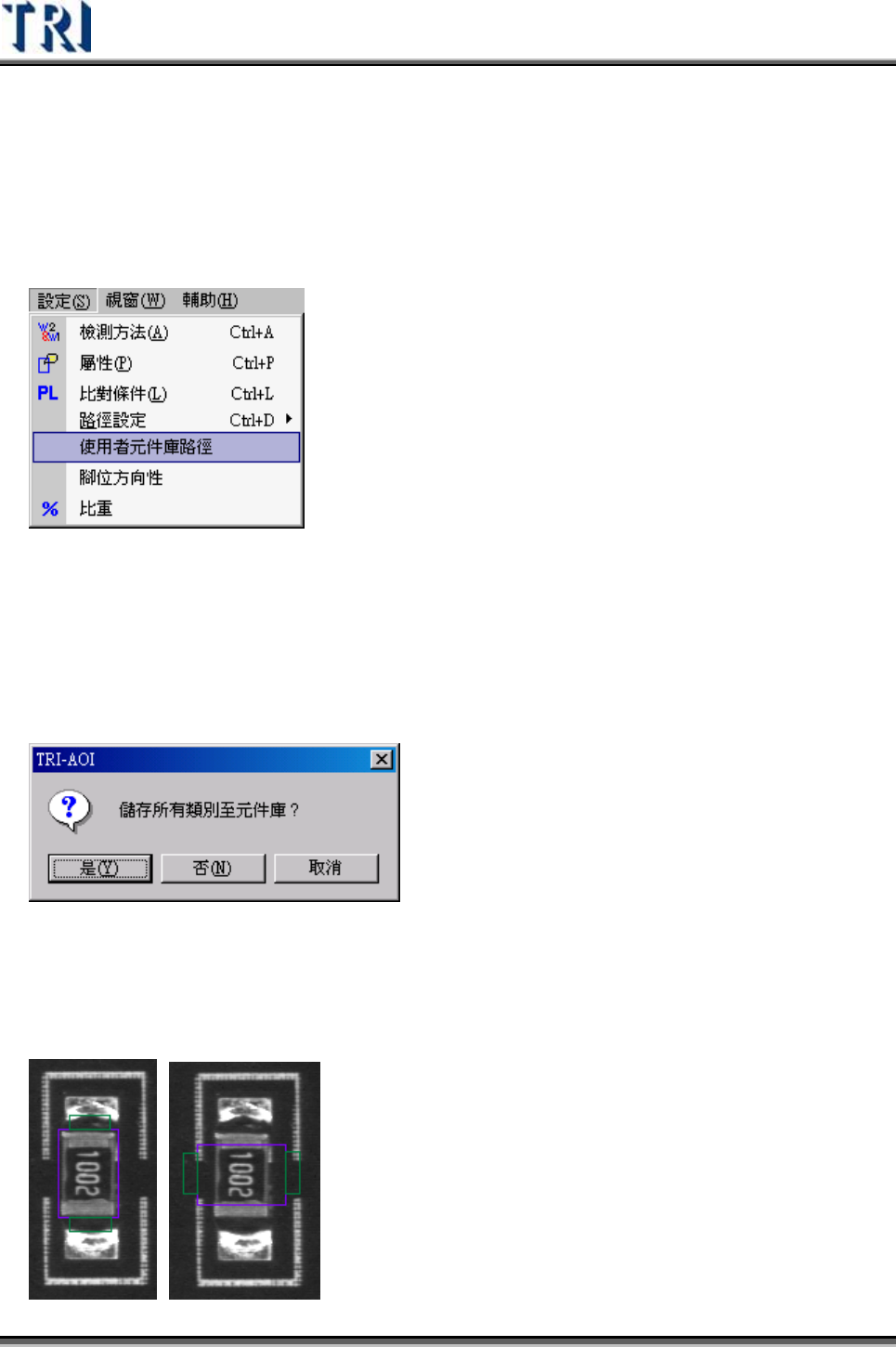

4.9.2.6 設成使用者元件庫(Set to User Lib)
此功能只有在此 Library 為[Project Library]時才可以使用，選擇本按鈕時可將此
Library 設定為使用者資料庫[User Library]，將 pkg 檔由[TRI_PRJ_LIB]複製到
[TRI_USER_LIB]資料夾。
可使用[Setting/User Library Path]功能自行指定 TRI_USER_LIB資料夾。
4.9.2.7 全部關閉 (Close All)
將目前所有開啟的頁籤關閉，可節省一個個關閉的時間。按下[全部關閉]會出現以下視
窗。按[是]表示儲存所有形式資料庫，按[否]表示全部不儲存，按[取消]表示關閉的動
作取消。
4.9.2.8 旋轉 (Rotate)
將檢測框旋轉，按[旋轉]按鈕一次，表示將此元件所有的檢測框向逆時針旋轉 90 度。
Test Research Inc.
TRI7500SeriesUserGuide–Software 285

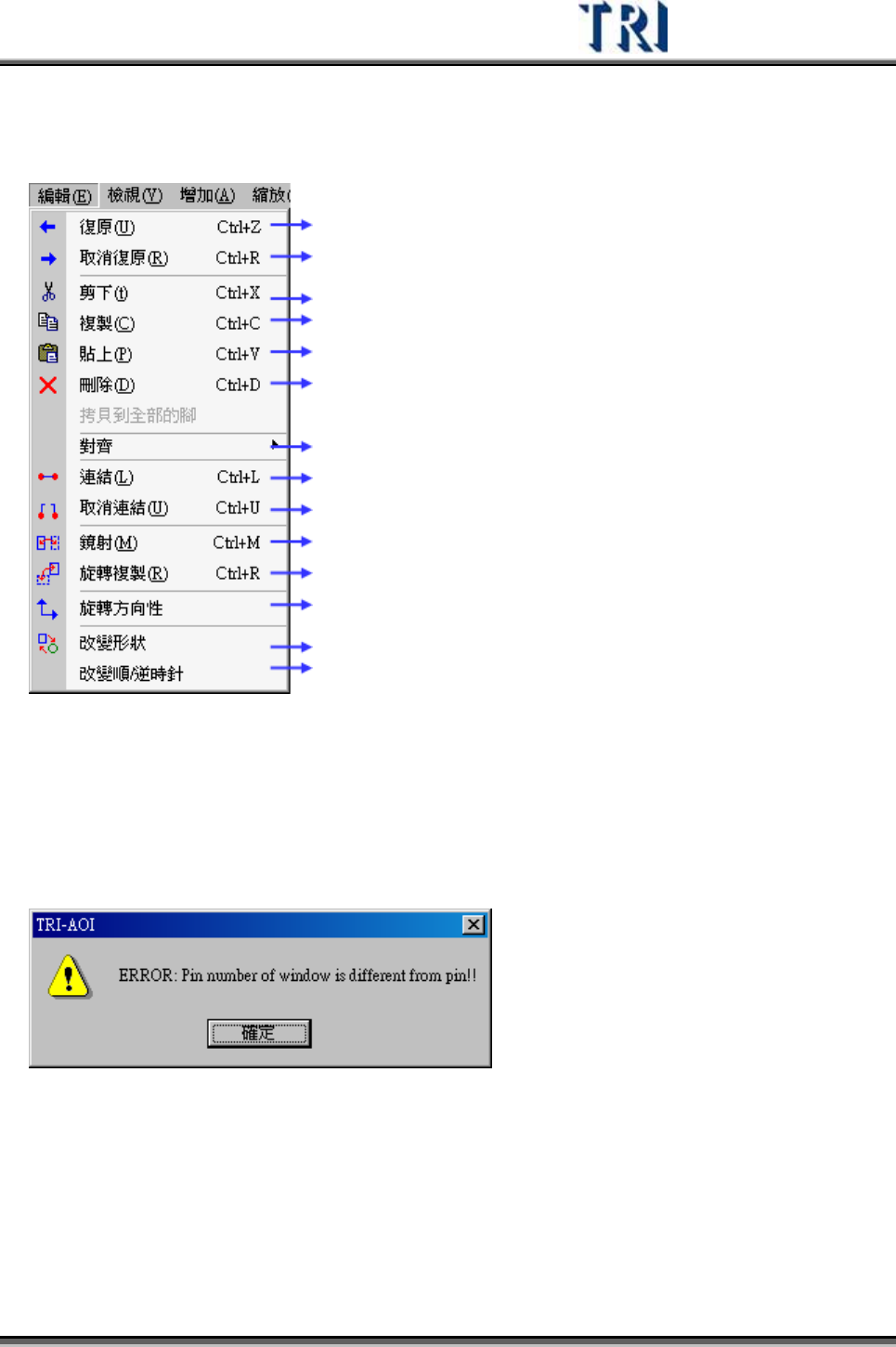

4.9.3 編輯
返回前一動作
重做上一動作
將所選擇的框剪下
複製所選擇的框
貼上複製或選擇的框
刪除所選擇的框
將選取的檢測框複製到元件其他腳位上
將所選擇的數個框朝指定方向對齊
連結檢測框
解除檢測框之間的連結
鏡射所選擇的框
將所選擇的框依指定方向複製且旋轉
變更腳位的方向性
改變檢測框形狀
改變元件角度順/逆時針的定義
4.9.3.1 拷貝到全部的腳(Copy to all pins)
須先選擇一個[Pin]框，以及與其相連接且欲複製的檢測框，接著按下本按鈕，則會將
選擇的檢測框複製到其他腳位上。若選擇的檢測框與[Pin]框沒有連結，則會出現以下
警告訊息。
4.9.3.2 對齊(Align)
可將多個框往指定的方向對齊，以[向上對齊]為例，所有選取的框會向上移動至框的上
緣切齊最上方的框的上緣為止。
