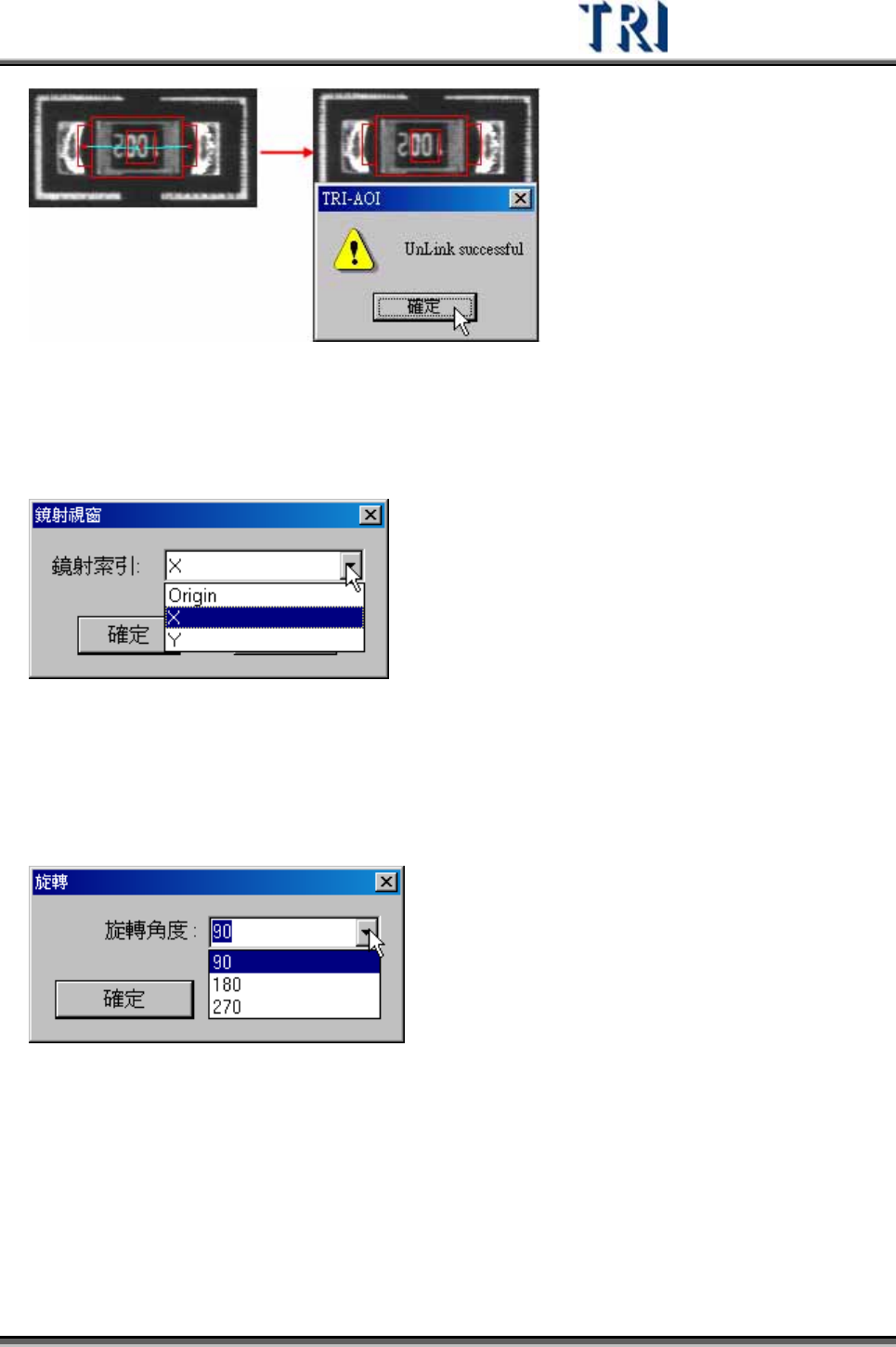

4.9.3.5 鏡射(Mirror)

此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y軸為鏡射的基準。

4.9.3.6 旋轉複製(Rotate Copy)

此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點為圓心。

可選擇的角度限制在 90、180 即 270度三個選項。

以 90度旋轉複製為例

Test Research Inc.

288 TRI7500SeriesUserGuide–Software

4.9.3.7 旋轉方向性(Rotate Side)

按一次可將所選擇腳位的方向逆時針旋轉 90 度。

4.9.3.8 改變形狀(Change Shape)

本功能可以將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變

為矩形。

4.9.3.9 改變順/逆時針(Change CW/CCW)

按本按鈕可以改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的

元件或是所有元件。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 289

4.9.4 檢視(VIEW)

是否顯示 ATPG 工具列

是否顯示左方工作區域

是否顯示下方 Output Bar

是否顯示腳位方向性

4.9.4.1 顯示方向性(Show Side)

開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，

需要按[編輯/旋轉方向性]按鈕，來改變腳位的方向。
