Test Research Inc. TRI 7500 Series User Gu ide – Software 289 4.9.4 檢視 (V IEW ) 是否顯示 ATPG 工具 列 是否顯示左方工作區域 是否顯示下方 Output Bar 是否顯示腳位方向性 4.9.4.1 顯示方向性 (Show Side) 開啟本功能以小圓圈 來 表示腳位的方向性。正常的方向性如下圖所示， 若 方向錯誤， 需要按 …
Test Research Inc.
288 TRI7500SeriesUserGuide–Software

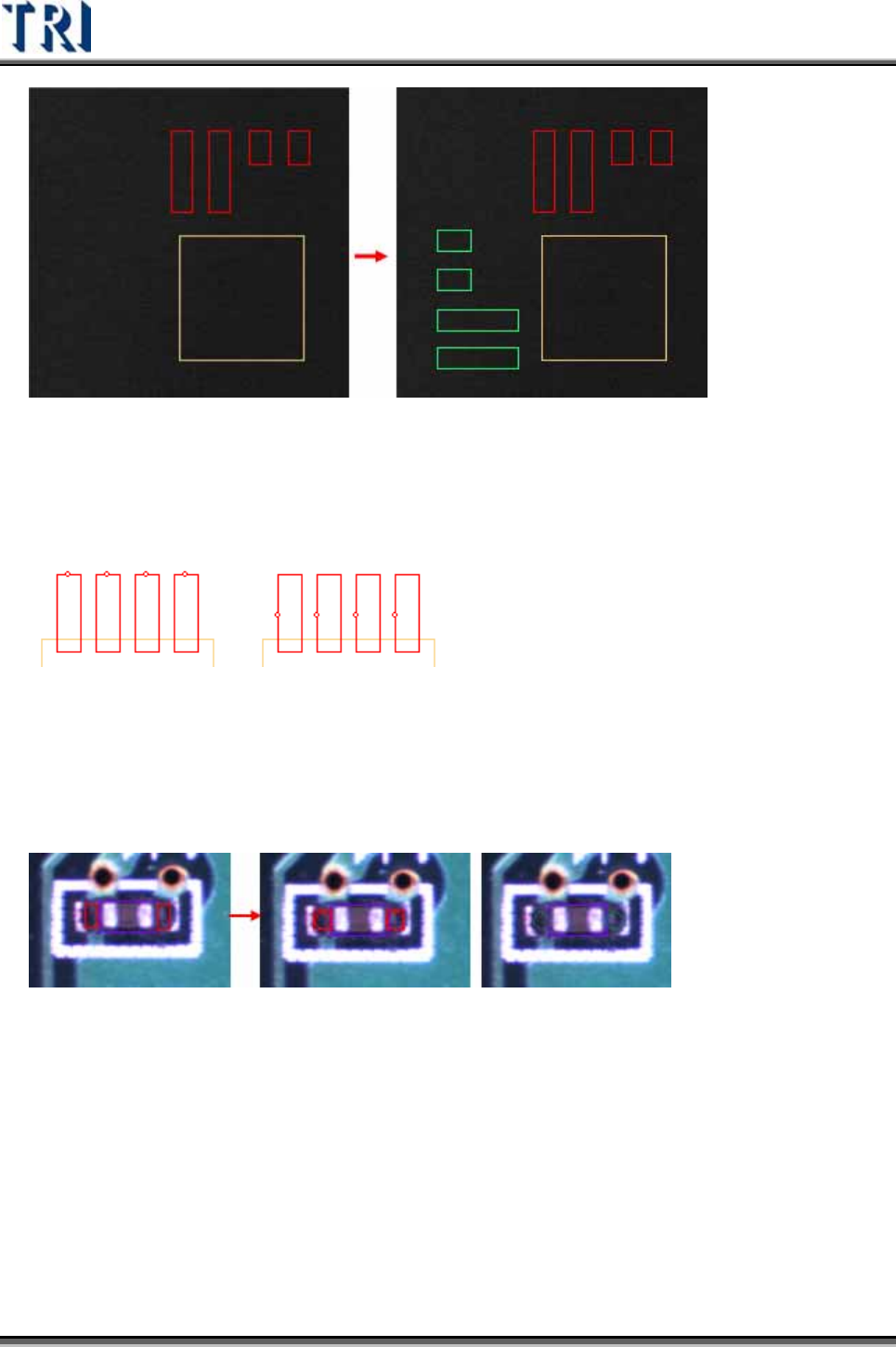

4.9.3.7 旋轉方向性(Rotate Side)
按一次可將所選擇腳位的方向逆時針旋轉 90 度。
4.9.3.8 改變形狀(Change Shape)
本功能可以將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變
為矩形。
4.9.3.9 改變順/逆時針(Change CW/CCW)
按本按鈕可以改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的
元件或是所有元件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 289
4.9.4 檢視(VIEW)
是否顯示 ATPG 工具列
是否顯示左方工作區域
是否顯示下方 Output Bar
是否顯示腳位方向性
4.9.4.1 顯示方向性(Show Side)
開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，
需要按[編輯/旋轉方向性]按鈕，來改變腳位的方向。
Test Research Inc.
290 TRI7500SeriesUserGuide–Software

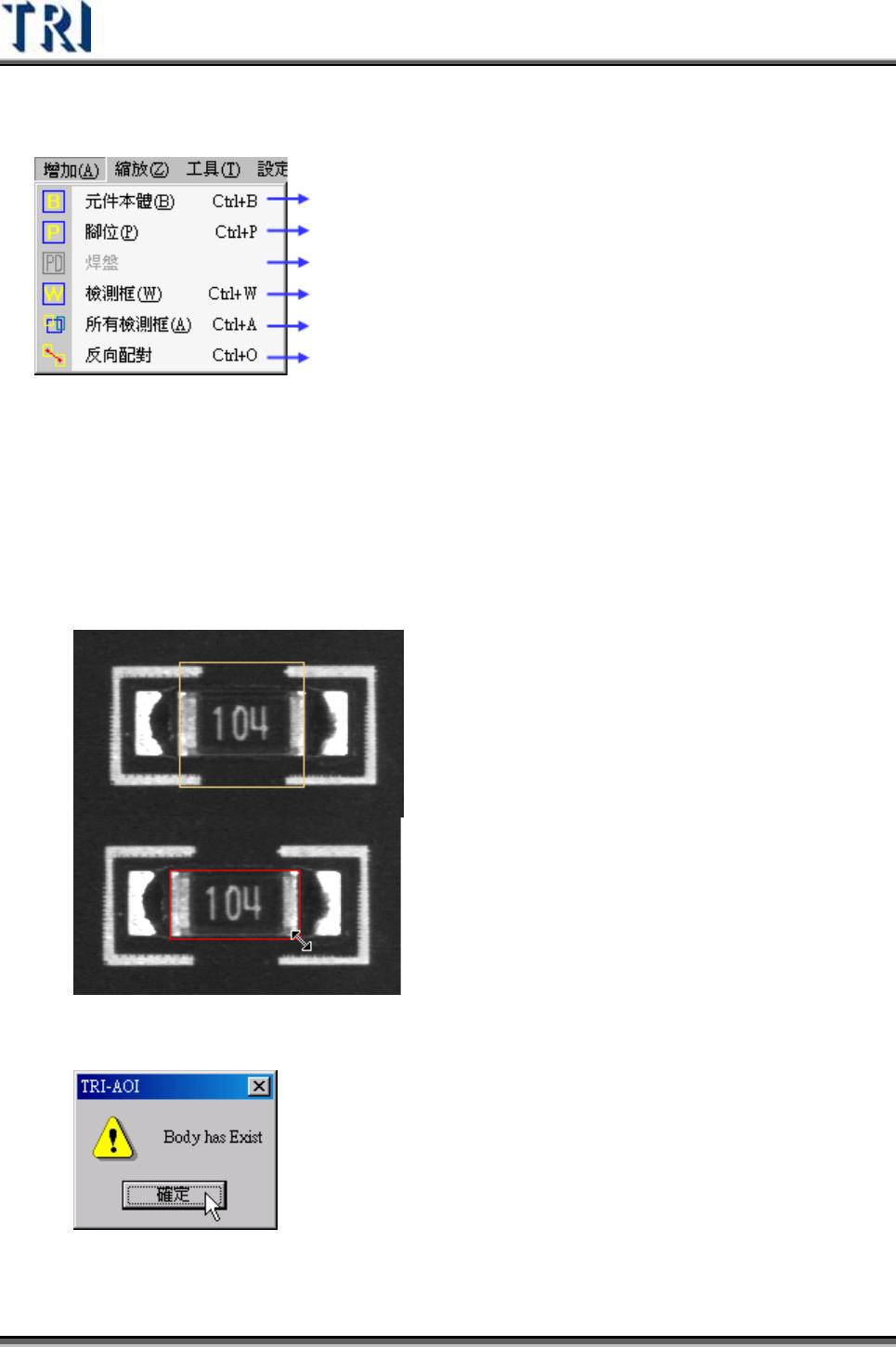

4.9.5 增加(ADD)
增加元件本體框
增加 Pin 框
增加一個 PAD框
增加檢測框
一次增加多種檢測框
增加反向配對檢測框
4.9.5.1 元件本體(Body)
元件本體框的功能為告知系統元件的大小及元件的中心位置，以輔助完成資料庫的
建立。
按此按鈕，系統會自動在影像區中央出現一黃色正方形框，即為本體框，元件本體
框產生後其大小需使用拖曳方式調整到與元件的本體大小相同，其位置則使用[運動
控制]視窗來把框移到元件中心位置。
每一元件只可以擁有一個元件本體框，若在已經存在本體框的情況下按[元件本體]
按鈕時，會出現以下訊息告知，請按[確定]。
