Test Research Inc.
TRI7500SeriesUserGuide–Software 291
4.9.5.2 腳位(Pin)
腳位框的功能是為告知系統元件擁有 IC腳的大小、位置及數量，以輔助完成資料
庫的建立。

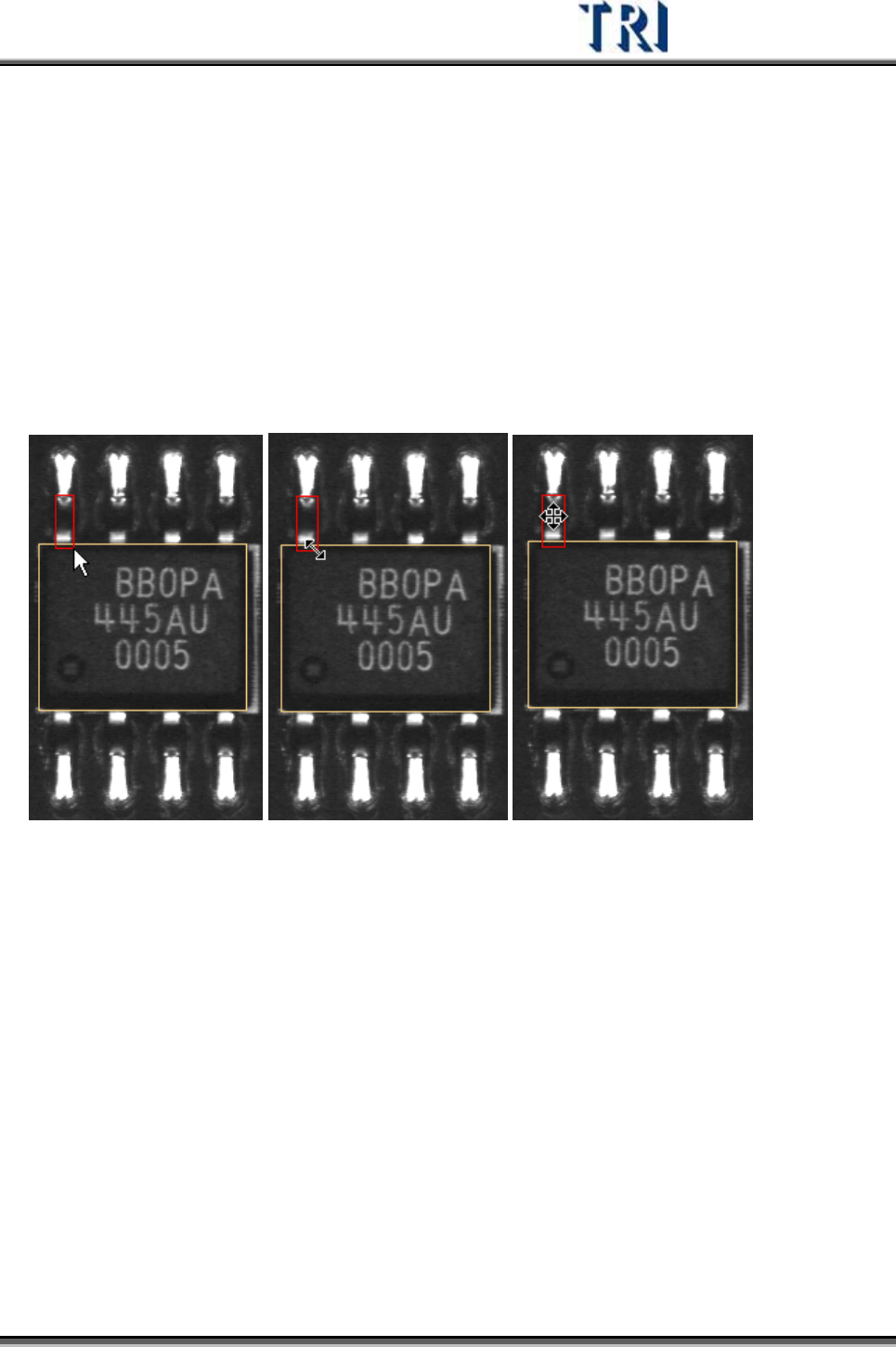

按此按鈕後，使用者需在影像區按下滑鼠左鍵並拖曳出一個腳位框，腳位框產生的
位置需與 IC腳的位置相一致，因系統是以腳位框一開始產生的位置來判斷它位於
本體框的哪一邊。意即若 IC腳位於元件本體的上方，那麼一開始滑鼠點選要開始
拖曳的位置就必須是在本體框的上方，系統才能正確判斷 IC腳的所在位置，若先
在本體框的其他方向先產生好腳位框後再移到元件本體的上方，那麼系統將會判斷
錯誤。
所產生的腳位框可以再用拖曳調整其大小與位置與 IC腳相同。

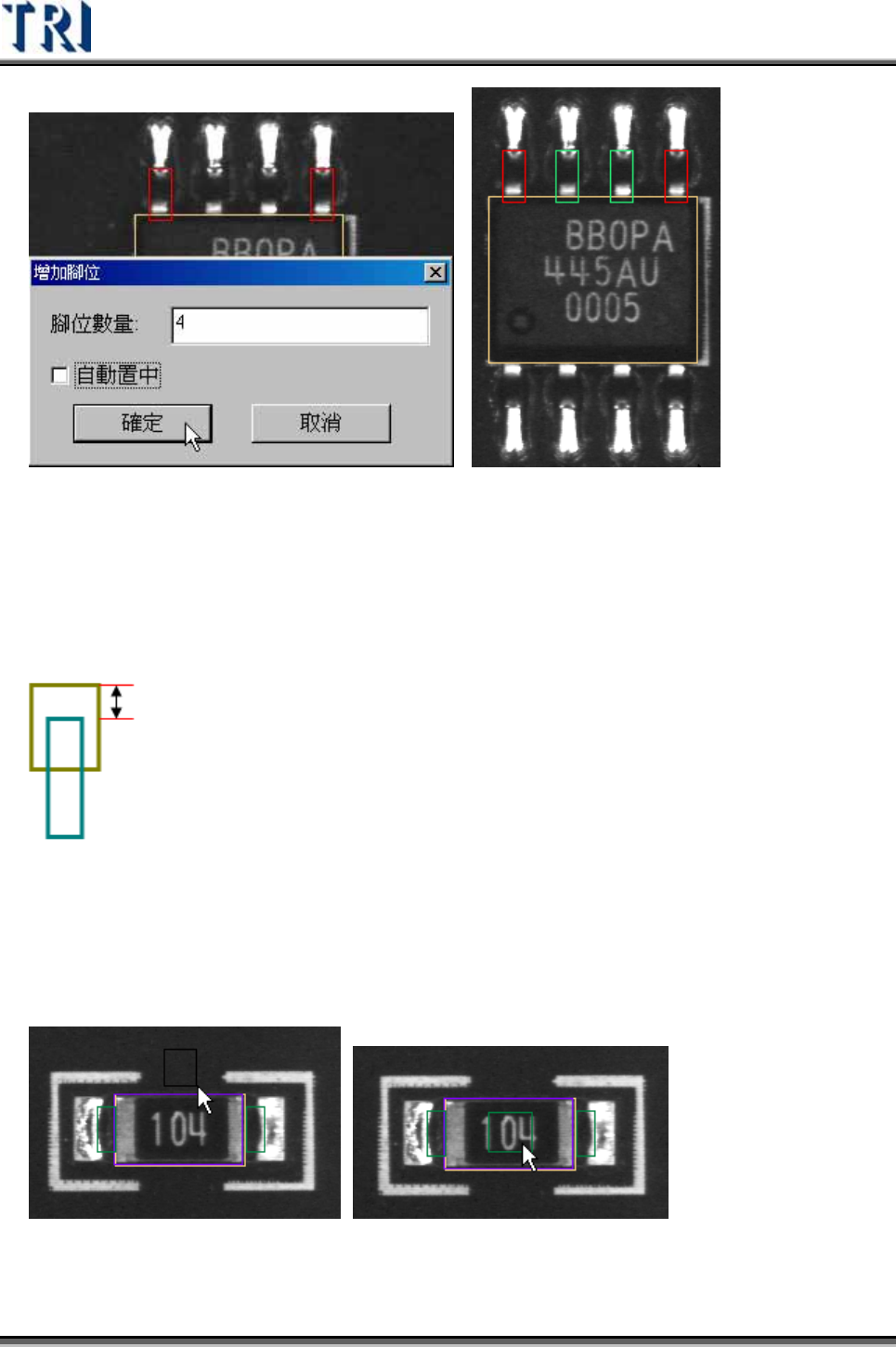

若一次選擇 2個腳位框後，再按下[腳位]按鈕，則會出現以下對話視窗。輸入腳位
數量後按下[確定]按鈕，系統會以選取的兩支腳位框為兩端，以內插方式產生所指
定的腳位數量(含已產生的兩個)，新產生的腳位框大小會以兩個選取的框中較大的
那個框為準。[自動置中]選項若勾選表示腳位框在產生後會根據本體框的位置置
中。
Test Research Inc.
292 TRI7500SeriesUserGuide–Software
4.9.5.3 焊盤(PAD)
增加 PAD 框。PAD 框無檢測作用，但有建立 PAD框的元件，在載入資料庫時可以利
用 PAD長度作為搜尋資訊。PAD框的建立方式如下圖，而系統會自動算出露出 PAD
的長度。
4.9.5.4 檢測框(Window)
按此按鈕後，使用者需在影像區按下滑鼠左鍵並拖曳出一個檢測框，並將此檢測框移
動至正確位置。
Test Research Inc.
TRI7500SeriesUserGuide–Software 293
所產生的檢測框預設值為[TopCamera]、[Topsidelight]及[Void Window]，若要更改為
其他種類的檢測框，可點選[屬性]視窗作更改([屬性]請參閱 4.9.8.2)。

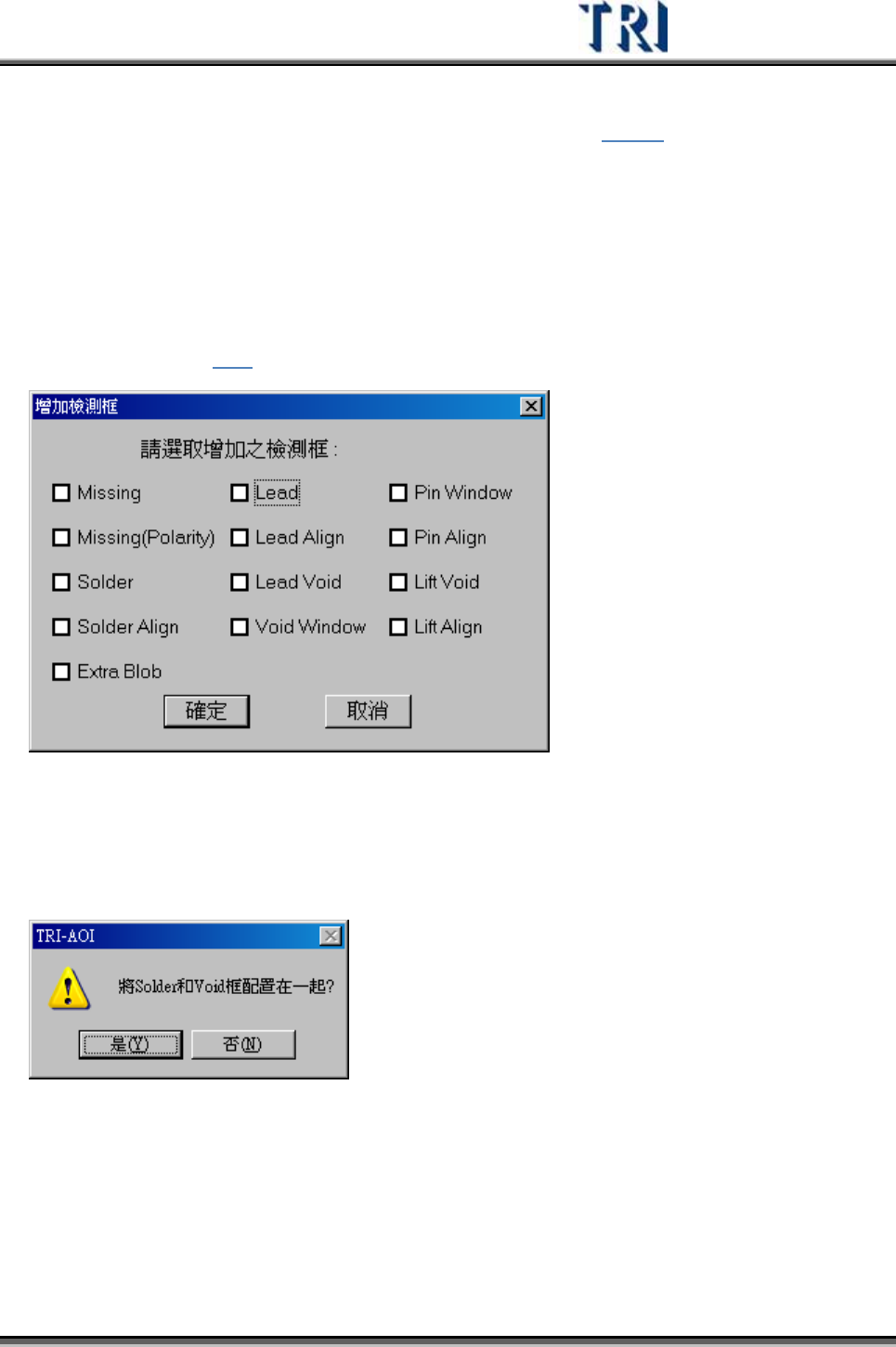

4.9.5.5 所有檢測框(Add All)
勾選所需的檢測框後可以一次產生，[Missing]及[Missing(Polarity)]框會產生在元件本
體之上，[Solder]、[Lead]、[Lead Void]、[Pin Window]以及[Lift Void]框會產生在所建
立的腳位上，而[Align]框則會產生在同一排腳位框的外圍，將整排腳位框圍住。對於
檢測框原理請參閱
4.10。
在製作 IC類型元件的資料庫時，[Solder]框與[Void Window]會同時勾選，再按下[確定]
後，系統詢問是否要將[Solder]框及[Void]框配在相同的 FOV 中；若選擇[是]，表示系
統會將每一支 IC腳的[Solder]框及[Void]框安排在相同 FOV 當中。
4.9.5.6 反向配對(Polarity Pair)
按下此按鈕會產生以兩個框為一組的檢測框，需調整其位置位於灰階值有差距的位置
上。在檢測時若發現原本兩個檢測框的灰階值相反時則可以檢測出元件極反。
