Test Research Inc. TRI 7500 Series User Gu ide – Software 19 2) 系統預設左上角之單板為編號 1 號，而我們在 [ 編輯元件資 料 ] 中已將元件資 料 設 定成與左上角之資 料 相同，故在此只需設定 1 號板之外其他板子的角 度 與正反 面。對於各板按 滑 鼠右鍵設定各板的角 度 及正反面。 3) 設定完成畫面如下
Test Research Inc.
18 TRI7500SeriesUserGuide–Software
2.4 產生多連板元件資料
對於多連板，需將單板的 CAD資料轉換成多連板的 CAD資料。
若為單板，則在輸入多連板數目為 1行、1 列後，按下[下一步]按鈕，直接進行下一步
驟[學習對位標記] (2.5)。
2.4.1 輸入多連板資訊

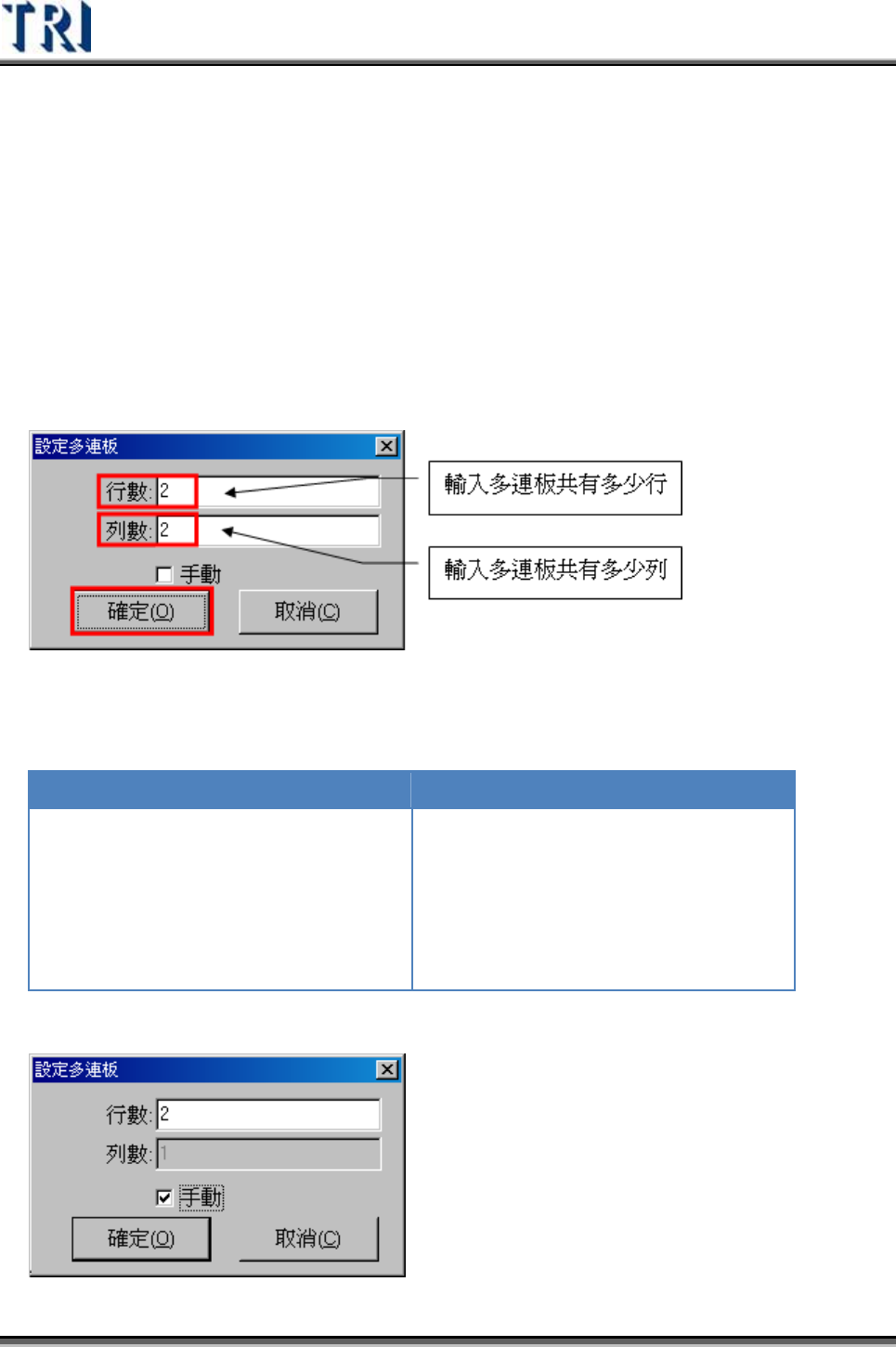

1) 輸入多連板的行數及列數
手動(Manual)－可設定是否為標準的聯板，預設為不勾選表示此為制式連板，勾選表
示此為特殊板。
制式聯板 特殊板
1. 包括單板，可表示成 MxN 的聯板
2. 配 FOV 會配成多聯板的形式
3. 之後多連板配置改變可直接修改不必重
做程式按下[Add]按鈕
1. 種子板的聯板，聯板的板子大小不一，
非 MxN 所能描述
2. 配 FOV 會配成單板的形式
3. 之後多連板配置改變，必需重做程式
4. 只需輸入總板數即可
Test Research Inc.
TRI7500SeriesUserGuide–Software 19
2) 系統預設左上角之單板為編號 1號，而我們在[編輯元件資料]中已將元件資料設
定成與左上角之資料相同，故在此只需設定 1號板之外其他板子的角度與正反
面。對於各板按滑鼠右鍵設定各板的角度及正反面。
3) 設定完成畫面如下
Test Research Inc.
20 TRI7500SeriesUserGuide–Software
2.4.2 設定板子旋轉角度(找 R1, R2)
CAD 檔的座標為直角 0度座標，但進板時的角度並不為 0 度，所以必須先得知目前
進板的角度，再根據此角度及 1號板 CAD 檔案的座標來產生其他多連板的元件資
料，如此會得到更為正確的結果。
當板子為多連板時，使用者需先在 1號板中任選一顆元件定位，系統會自動指定在
另一連板上找尋相同元件位子。
當板子為單板或陰陽板時，取得進板角度的方式是在 1號板中取得兩個元件的座標
位置，再去推算進板時的角度。以這片板子上任何兩點作為參考點都可以，但一般
建議尋找距離相距較遠且位置為對角線位置的兩個點較佳，且建議找 Chip 類元件
且兩個元件大小相同，作程式的速度可以加快。
1) 在要找的元件上(1 號板)上點滑鼠二下。
