若元件大小超出一個 FOV影像的範圍，在擷取影像前須先將元件的 Body 框拉大，則
系統在 Top Camera取像時會擷取 Body 框範圍內的影像且拼圖至完整，而 Angle
Camera 無法拼圖因此依然只會擷取單張 FOV影像。
4.9.7.6 擷取元件圖示(Capture Component Item)
可針對元件可以取得影像，以存成該元件的圖示，也可以載入某個影像後，直接當成
該元件的圖示。有儲存圖示的元件類型，在載入元件資料庫時，可以看到相對應的圖
示供參考(詳細說明請見 4.9.2.2-7))。

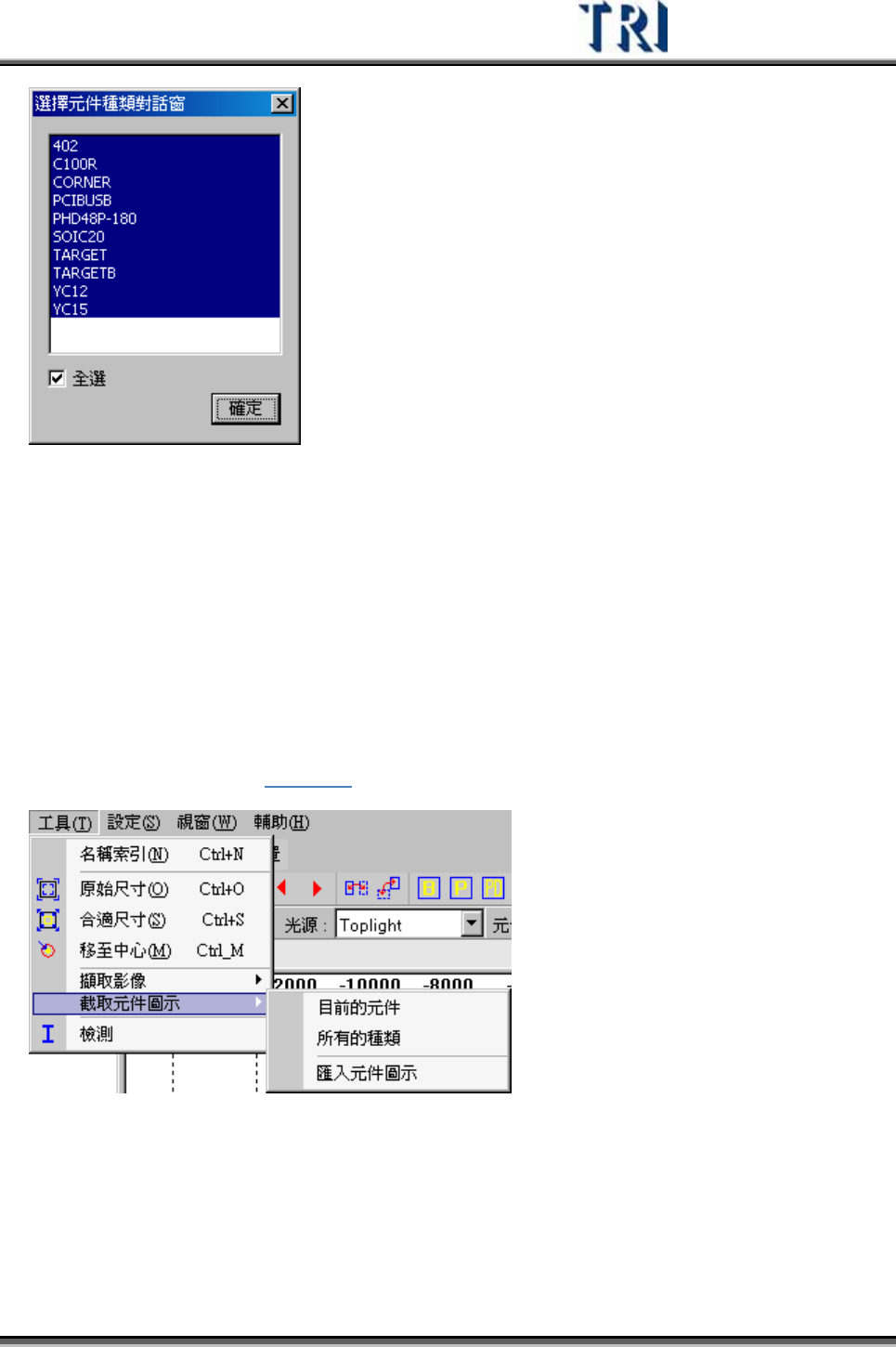

目前的元件 – 按下此按鈕表示只抓取目前畫面中這顆元件類型的影像作為圖示影
像。
所有的種類 – 按下此按鈕表示對本程式中每個元件類型，抓取影像作為圖示影像。

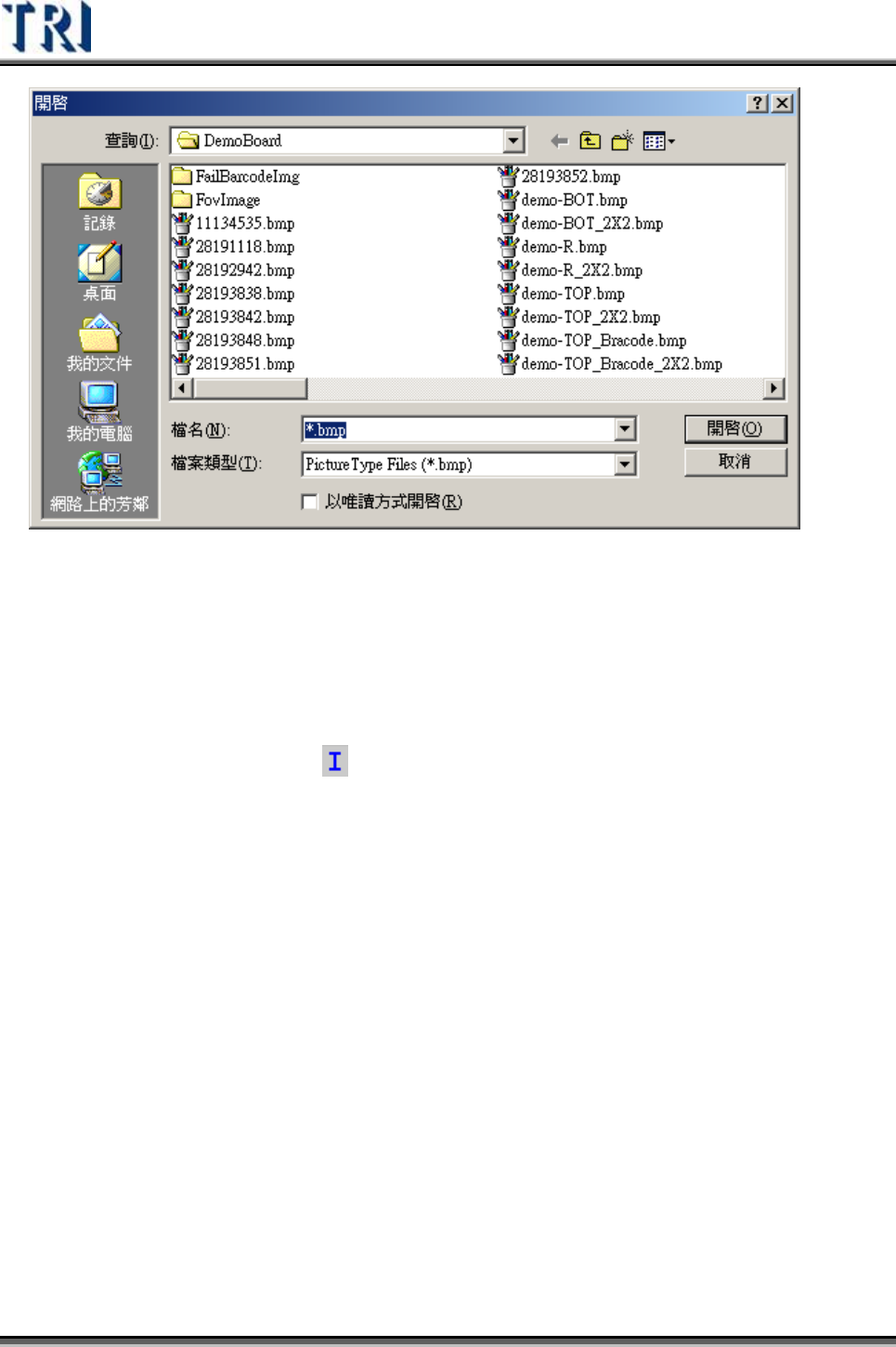

匯入元件圖示 – 可使用本功能對於此類型元件載入指定的圖示，作為圖示影像。
Test Research Inc.
304 TRI7500SeriesUserGuide–Software
4.9.7.7 檢測(Inspect)
可對檢測框進行預檢動作。使用者可根據檢測結果進行參數的調整。一次只能選擇
一個檢測框進行檢測的動作。目前只有 Missing、Lead、Void、Extra Blob 以及
Color Window 五種檢測框可在此被檢測。

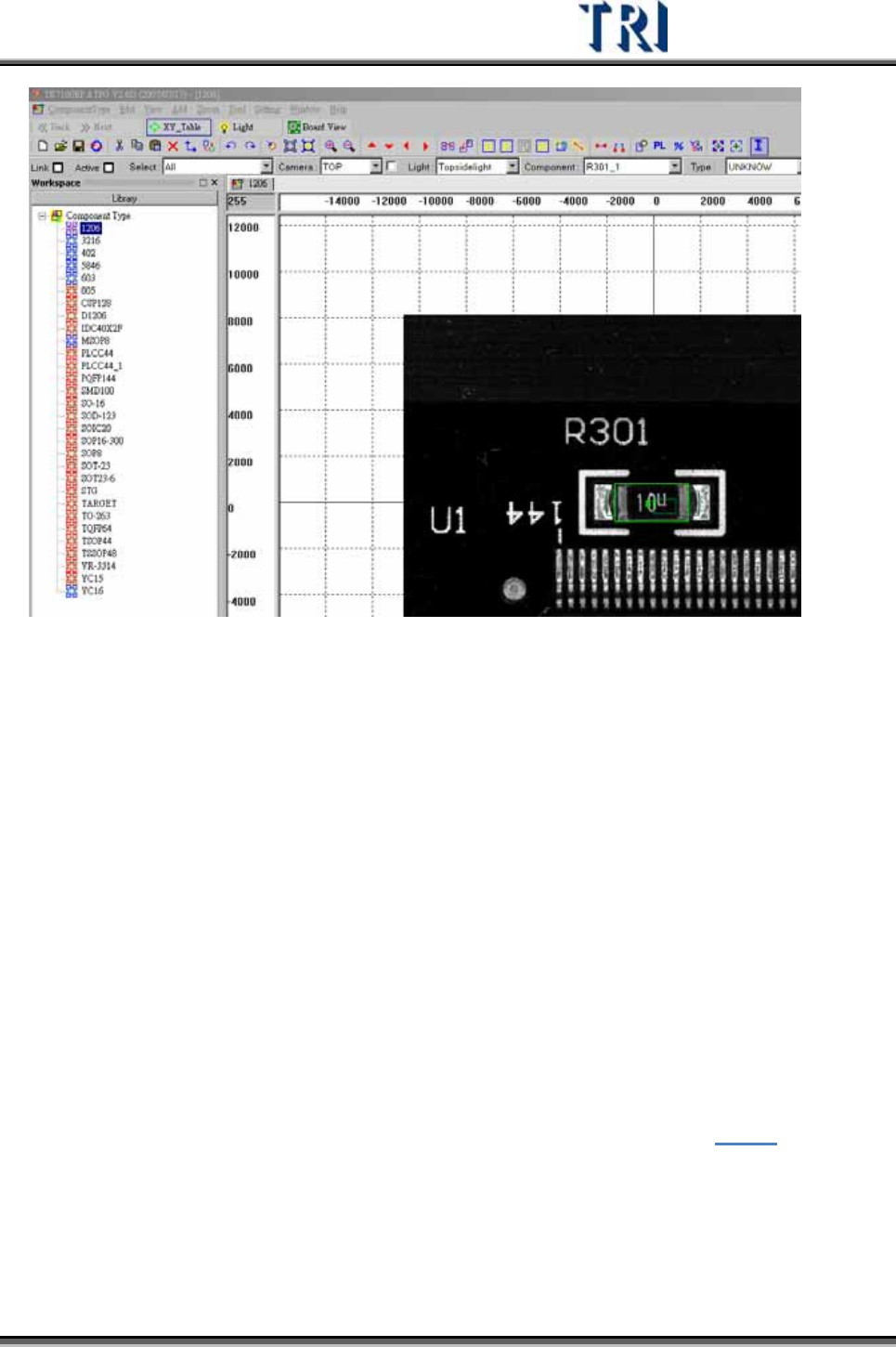

先選擇一個檢測框後，按下 ，系統即會以目前設定的參數對現在的影像進行檢
測。
Test Research Inc.
TRI7500SeriesUserGuide–Software 305
4.9.7.8 模組化元件庫(Model Library)
在 Library 建立新的元件類別時，使用預先建立的 Model Library可以快速的建造出該
元件類別的相關檢測框，以節省製作 Library 的時間。
1) 建立 Model Library
需將 Model Library的資料儲存在以下兩個路徑中。爐後用的 Library資料儲存在
[C:\ AOI\ ModelSuite \PostFlow]資料夾中；爐前用的 Library 資料儲存在[C:\ AOI\
ModelSuite \PreFlow]資料夾中。
在上述目錄下，放置各模組相關文件，共有兩種文件類型，分別是副檔名為 XML
及副檔名為 BMP的文件。XML 與 BMP 文件形成一個模組，並且擁有相同的主檔
名。XML 用來定義模組之中所要建立出來的檢測框類型、參數、位置及大小，以及
在 Model Library上的位置及 Hint 說明；BMP 則是要用來顯示在工具列上面的圖
示。
Model Library 檔案由 TRI 原廠提供，客戶亦可自行修改功能，請見 4.9.7.9。
