Test Research Inc. 308 TRI 7500 Series User Gu ide – Software Step5. 點選預套用的模組，本 例 為 R NET 。 Step6. 出現已建構完成的預設檢測框，如下圖所示。檢測框 類 型及 參數 為預設值， 位置及大小依 Body 及 Pin 框決定。
Test Research Inc.
TRI7500SeriesUserGuide–Software 307

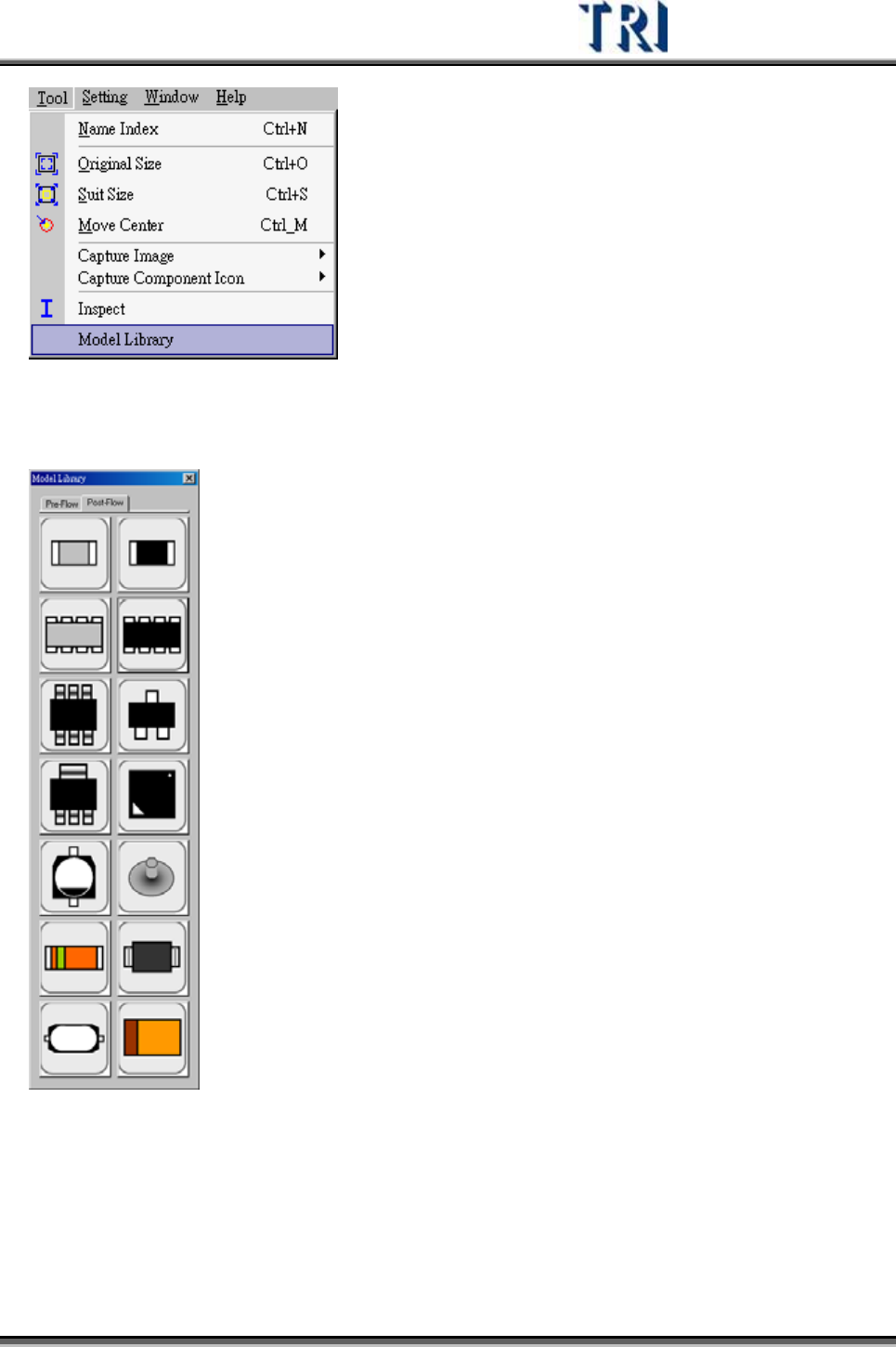

Step3. 出現 Model Library 對話框。
Step4. 在這個視窗上點一下，使得本視窗為最上層視窗時，可框滑鼠游標移到圖示
的上方，系統會顯示出文字標籤，註明該圖形所代表的元件類型。
Test Research Inc.
308 TRI7500SeriesUserGuide–Software

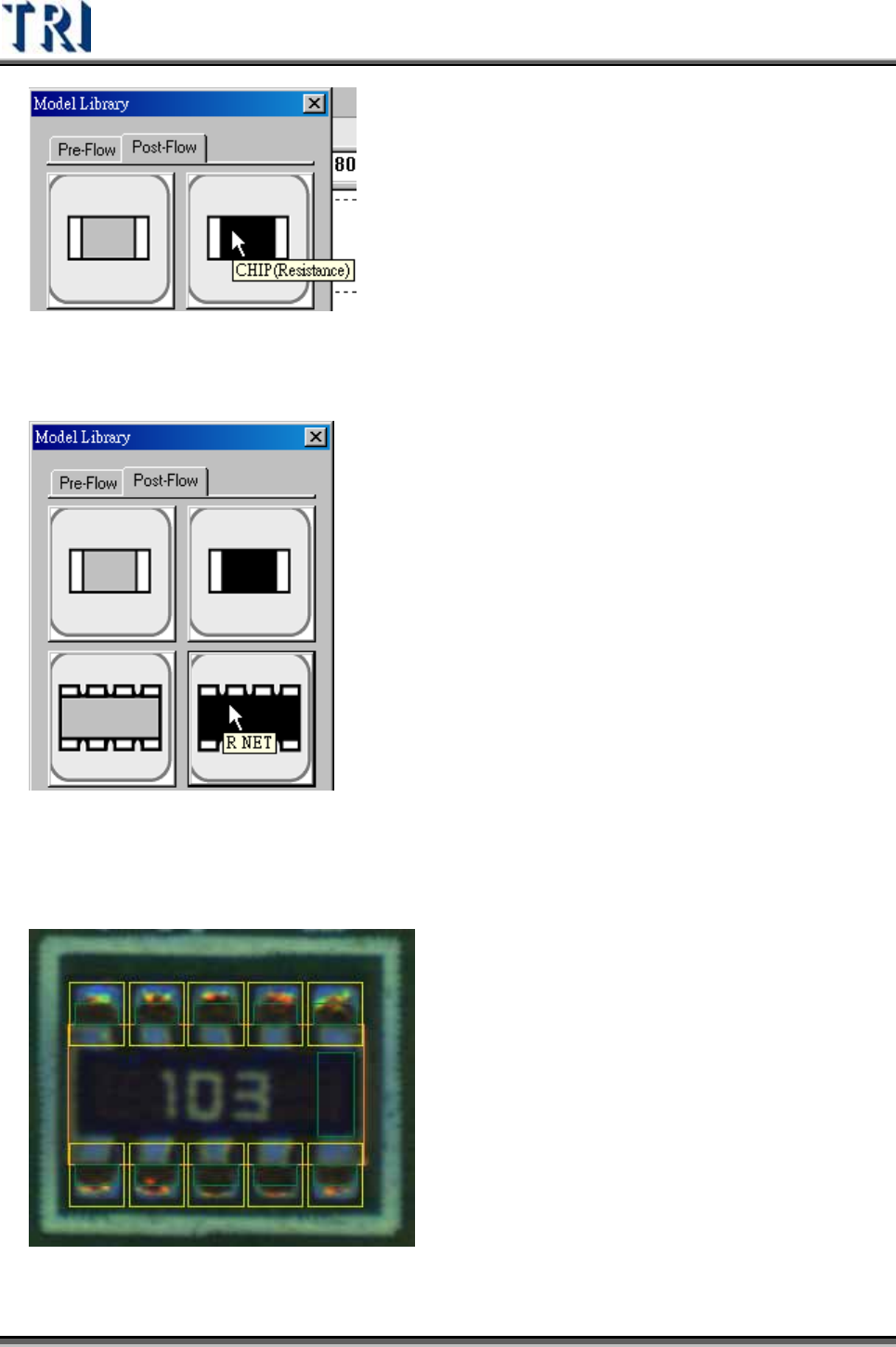

Step5. 點選預套用的模組，本例為 R NET。
Step6. 出現已建構完成的預設檢測框，如下圖所示。檢測框類型及參數為預設值，
位置及大小依 Body 及 Pin框決定。
Test Research Inc.
TRI7500SeriesUserGuide–Software 309

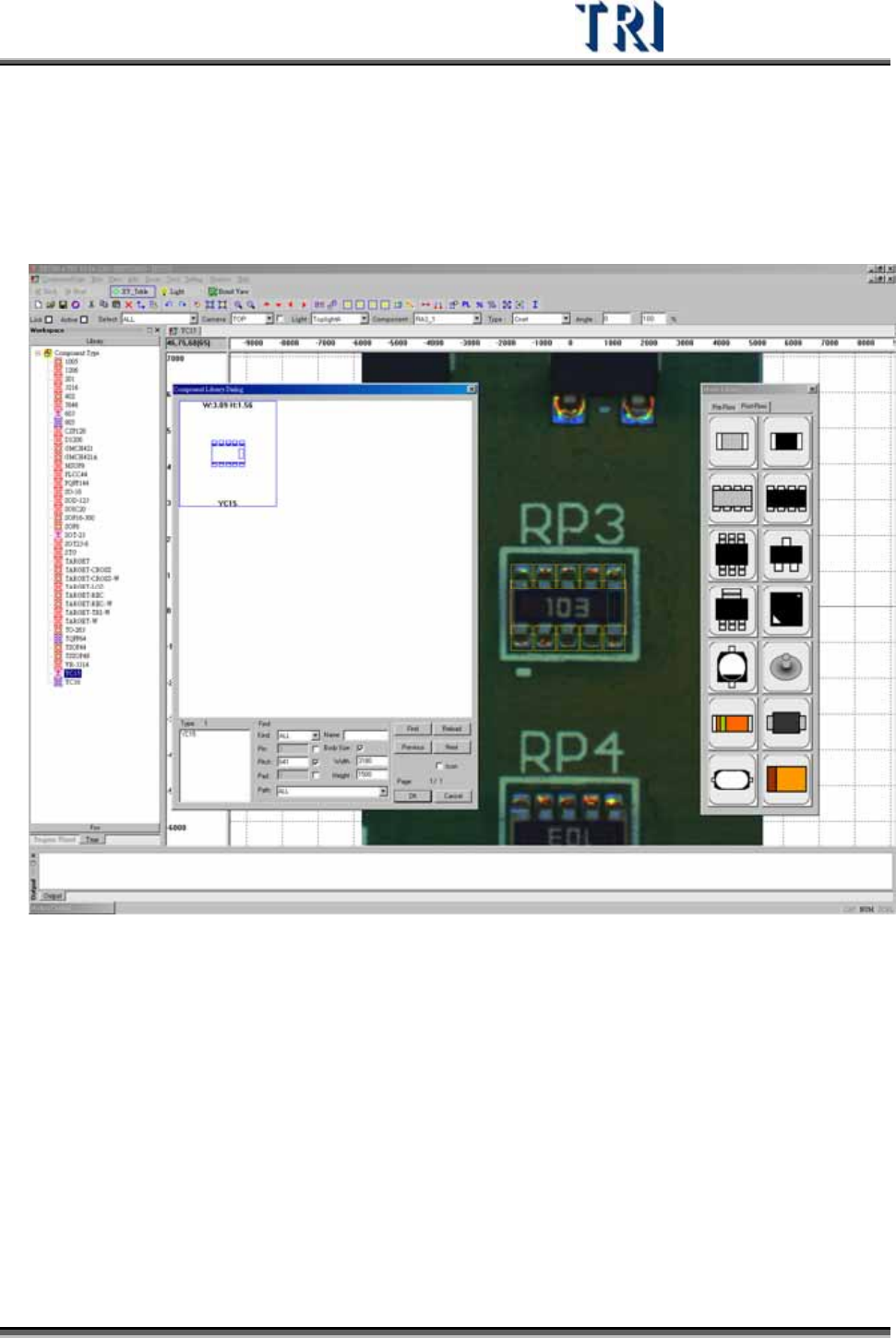

Step7. 在套用同時，系統會以[Body Size]做為條件，搜尋有相同元件本體大小的
Library 資料，若有搜尋到符合條件的 Library檔案時，會顯示套用 Library視
窗，使用者可以視需求決定是否自行選擇套用已存在的 Library。若不選擇則
依舊套用 Model Library中的設定。
Step8. 套用完成後使用者需自行檢查調整各檢測框位置及大小。
Step9. 完成後需自行建立元件標準影像。
4.9.7.9 編輯模組化元件庫(Edit Model Library)
本功能是用以新增 Model Library 套用的類型，或修改已存在的類型中預設的參數。修
改過後，點選 Model Library套用的檢測框及參數就會以修改後的為準。
