Test Research Inc.
308 TRI7500SeriesUserGuide–Software

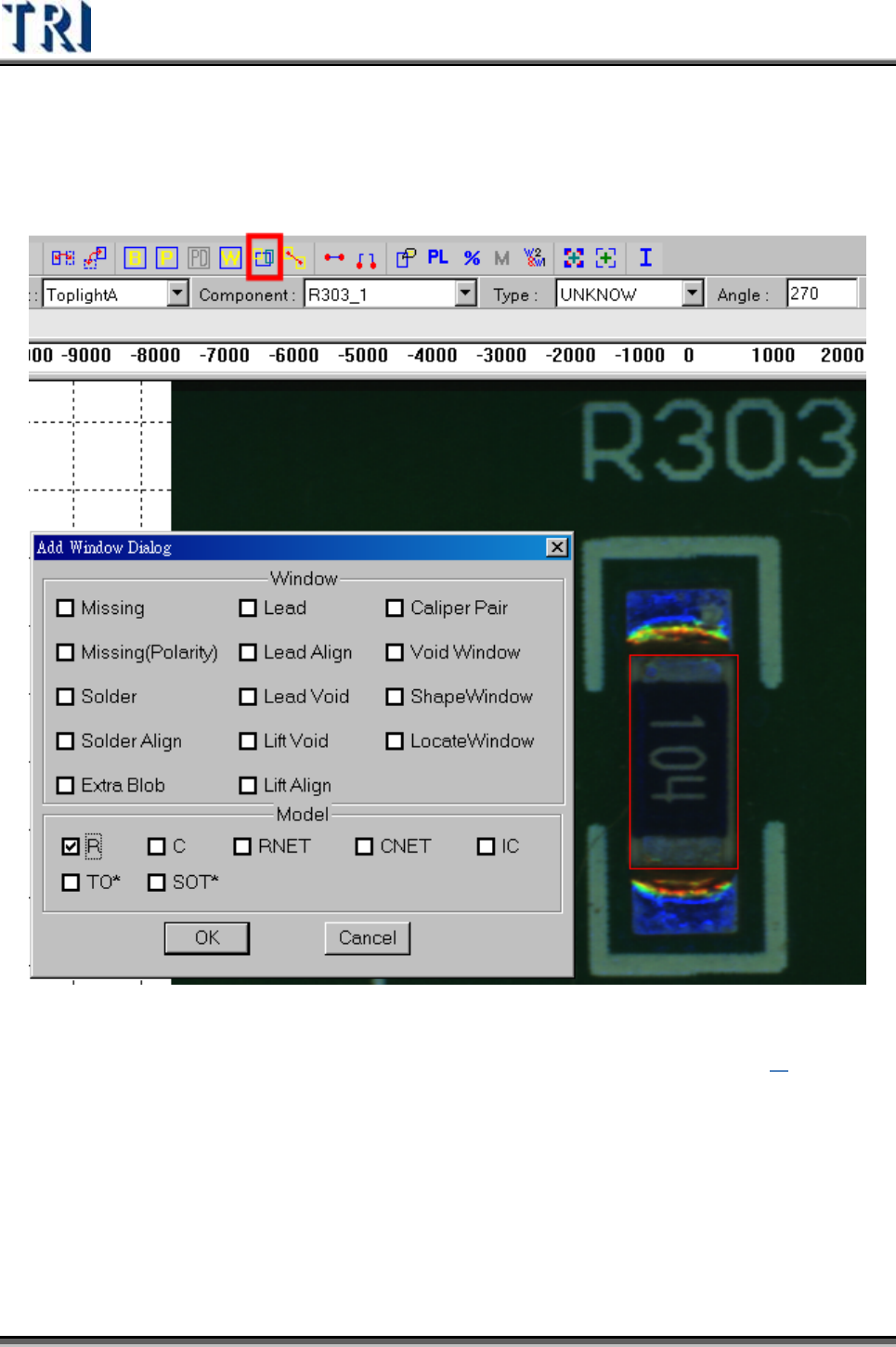

Step5. 點選預套用的模組，本例為 R NET。
Step6. 出現已建構完成的預設檢測框，如下圖所示。檢測框類型及參數為預設值，
位置及大小依 Body 及 Pin框決定。
Test Research Inc.
TRI7500SeriesUserGuide–Software 309
Step7. 在套用同時，系統會以[Body Size]做為條件，搜尋有相同元件本體大小的
Library 資料，若有搜尋到符合條件的 Library檔案時，會顯示套用 Library視
窗，使用者可以視需求決定是否自行選擇套用已存在的 Library。若不選擇則
依舊套用 Model Library中的設定。
Step8. 套用完成後使用者需自行檢查調整各檢測框位置及大小。
Step9. 完成後需自行建立元件標準影像。
4.9.7.9 編輯模組化元件庫(Edit Model Library)
本功能是用以新增 Model Library 套用的類型，或修改已存在的類型中預設的參數。修
改過後，點選 Model Library套用的檢測框及參數就會以修改後的為準。
Test Research Inc.
310 TRI7500SeriesUserGuide–Software
1) 新增類型
Step1. 勾選[編輯模組化元件庫(Edit Model Library)]。
Step2. 對於選定的元件以一般方式進行 Library 的編輯。
Step3. 選擇檢測框進行參數編輯。檢測框位置及大小參數值的修改方法於 3) 說明，
舉例說明如下。修改後按下[OK]。
CHIP–Missing 框
