316 TRI7500SeriesUserGuide–Software
….以此組合
4) 可設定的欄位
Property Dialog
X, Y, Width, Height, Search Range
Pass Level Dialog (Missing, Lead)
ShiftX, ShiftY
5) 其他設定

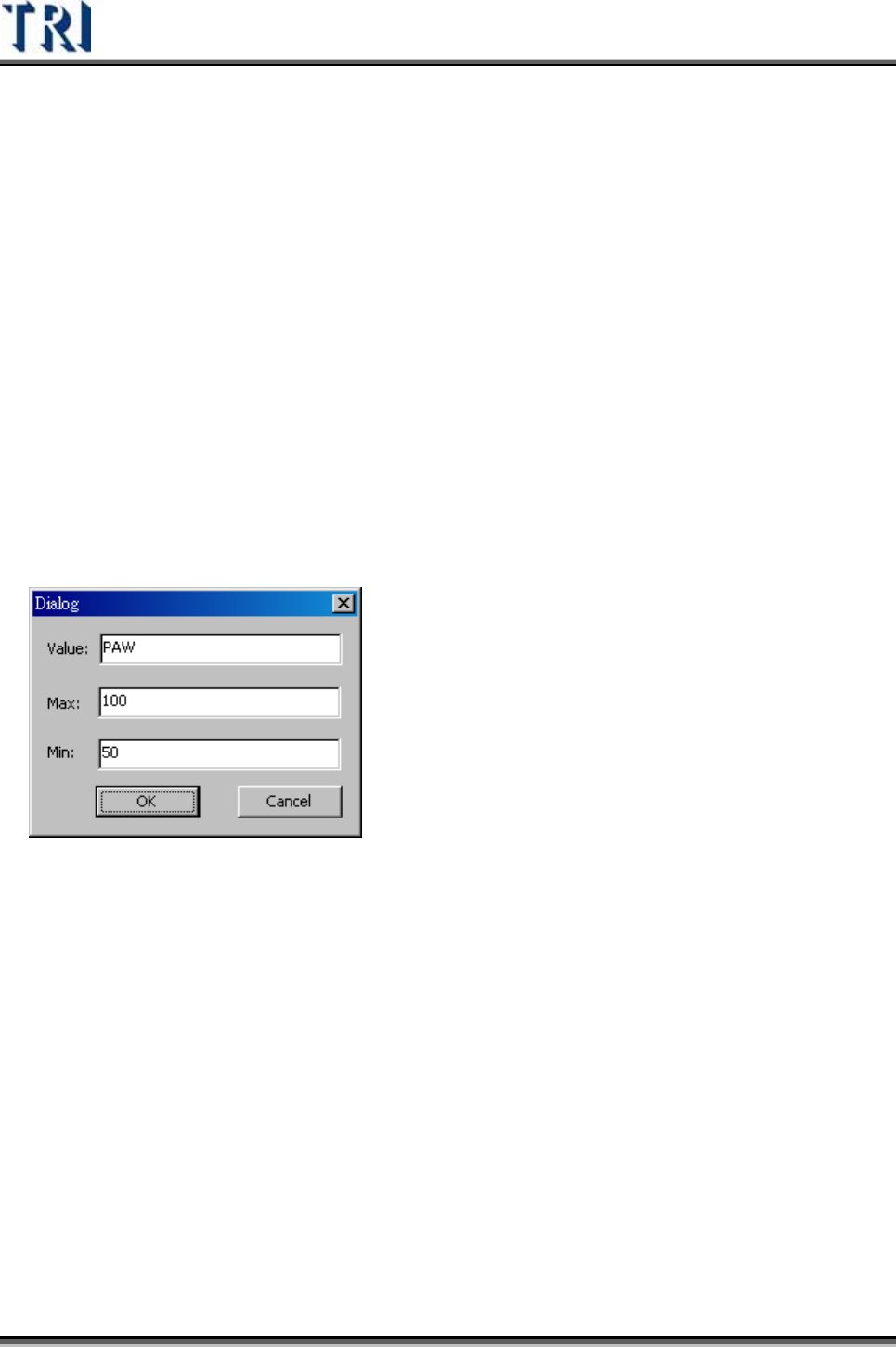

點選在修改的欄位後，按[F1]，可設定此欄位的最大值與最小值。
6) 限制及注意事項
有 pin 腳的元件，在建 Library時只能建立一個 Pin 框。
在設定算式之前，必需先建立該有的資訊，否則系統會出現錯誤訊息。舉例說明：
PAÎ必需先 link parent
PNÎ必需先建 pin腳
BÎ必需先建 body
Test Research Inc.
TRI7500SeriesUserGuide–Software 317
4.9.7.10 儲存目前的修改狀態到 Model Library (Save for Model Library)
若使用模組化資料庫建立的檔案，可以在修改參數後，按下本按鈕可將參數回存至
模組化資料庫中，作為預設值。
4.9.7.11 Offline ATPG Editor
遠端編輯系統相關功能，詳細用法請參閱 9.3.3 新版遠端編輯系統流程。
Test Research Inc.
318 TRI7500SeriesUserGuide–Software
4.9.8 設定(SETTING)
設定檢測方法的邏輯
設定檢測框的屬性
設定檢測框的比對條件
設定資料庫存放的位置
指定使用者元件庫路徑
設定腳位排列的方向性
設定檢測框比重
4.9.8.1 檢測方法(Algorithm)
可以使用此視窗建立同一元件不同檢測框之間特殊的邏輯關係。

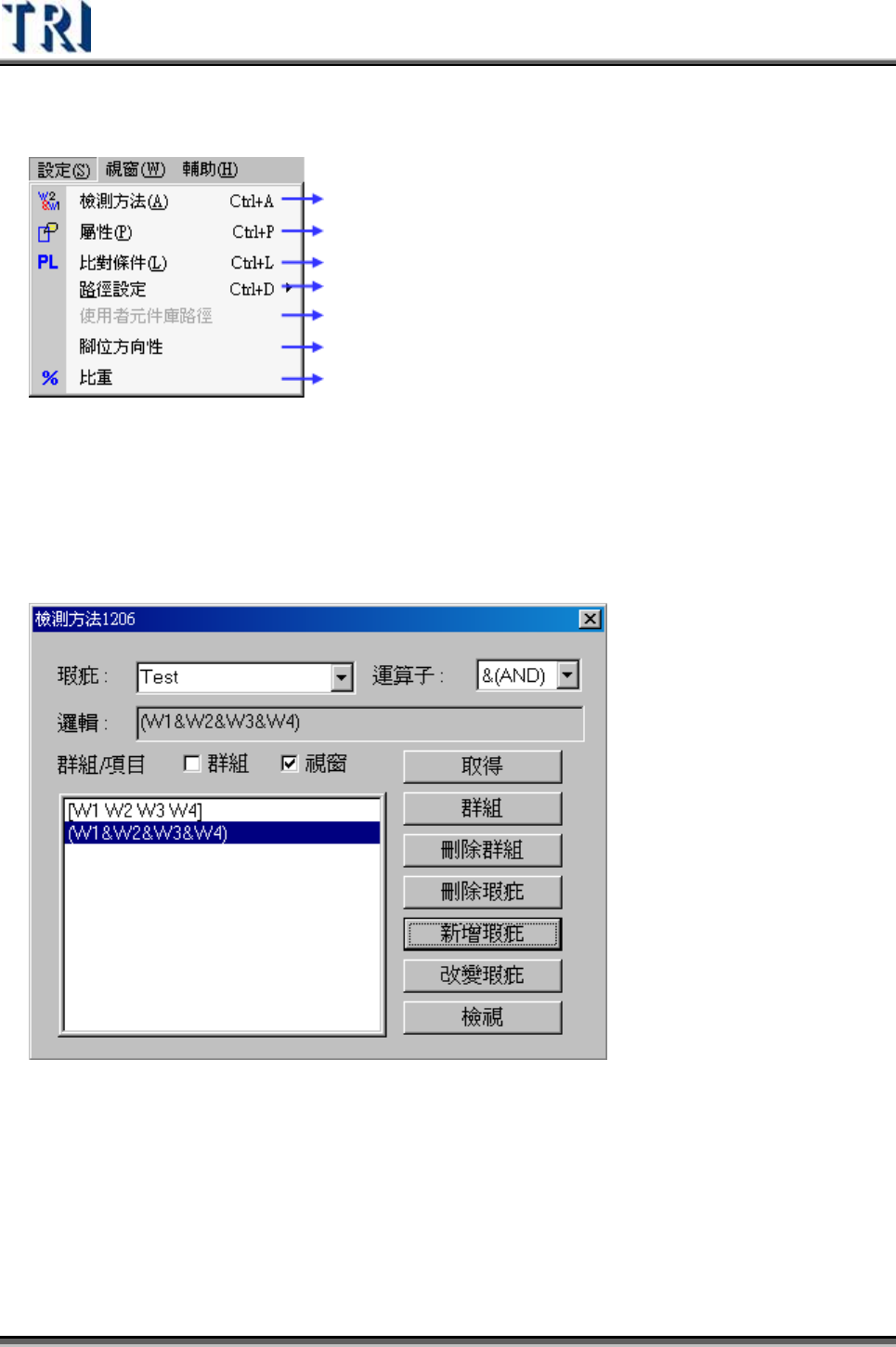

1) 檢測方法視窗細部介紹
瑕疵(Defect) – 瑕疵名稱，可以針對此缺點的特性給予命名。
運算子(Operator) – 邏輯運算子的下拉選單，有三個可選擇，分別為[&(AND)]、
[|(OR)]以及[^(XOR)]。
z &(AND) – 所有以此邏輯連接起來的檢測框全部都通過這個瑕疵的檢查才算通
過。
