檢視(View) – 按下[檢視]按鈕可以把[邏輯]完字方塊中有關的檢測框在圖上用紅色顯
示出來。

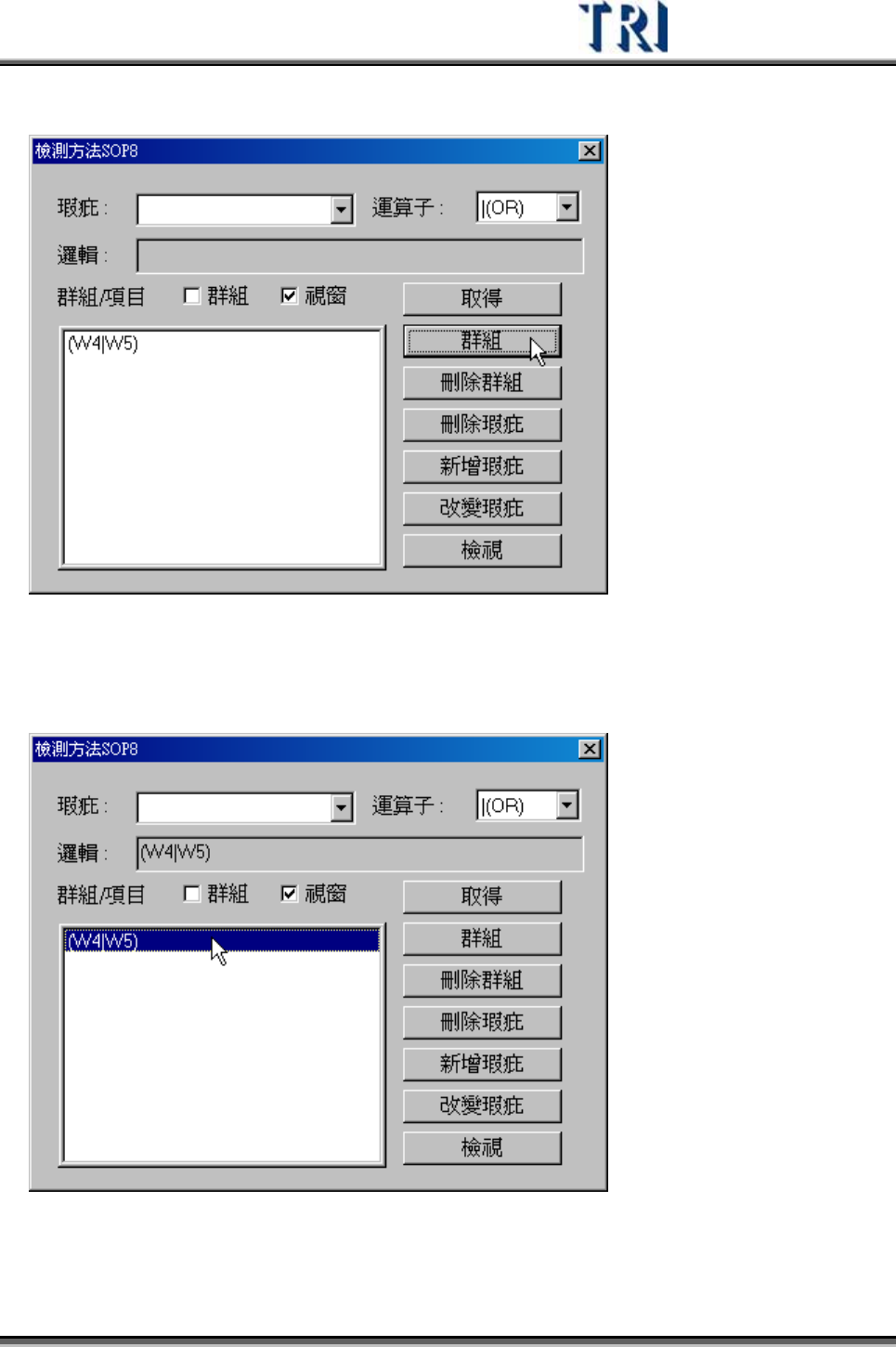

2) 設定檢測方法步驟
Step1. 在畫面中選擇欲設定邏輯的檢測框(可按住鍵盤的「Ctrl」後以滑鼠點選來選
擇多個檢測框)。
Step2. 選定[運算子]種類、勾選[視窗]後按下[群組]，則所選擇的檢測框名稱會用運
Test Research Inc.
TRI7500SeriesUserGuide–Software 329
算子連接起來並列在下方列表中。
Step3. 在列表上使用滑鼠左鍵按欲設為邏輯的方程式兩下，將此方程式列在[邏輯]欄
位中。
