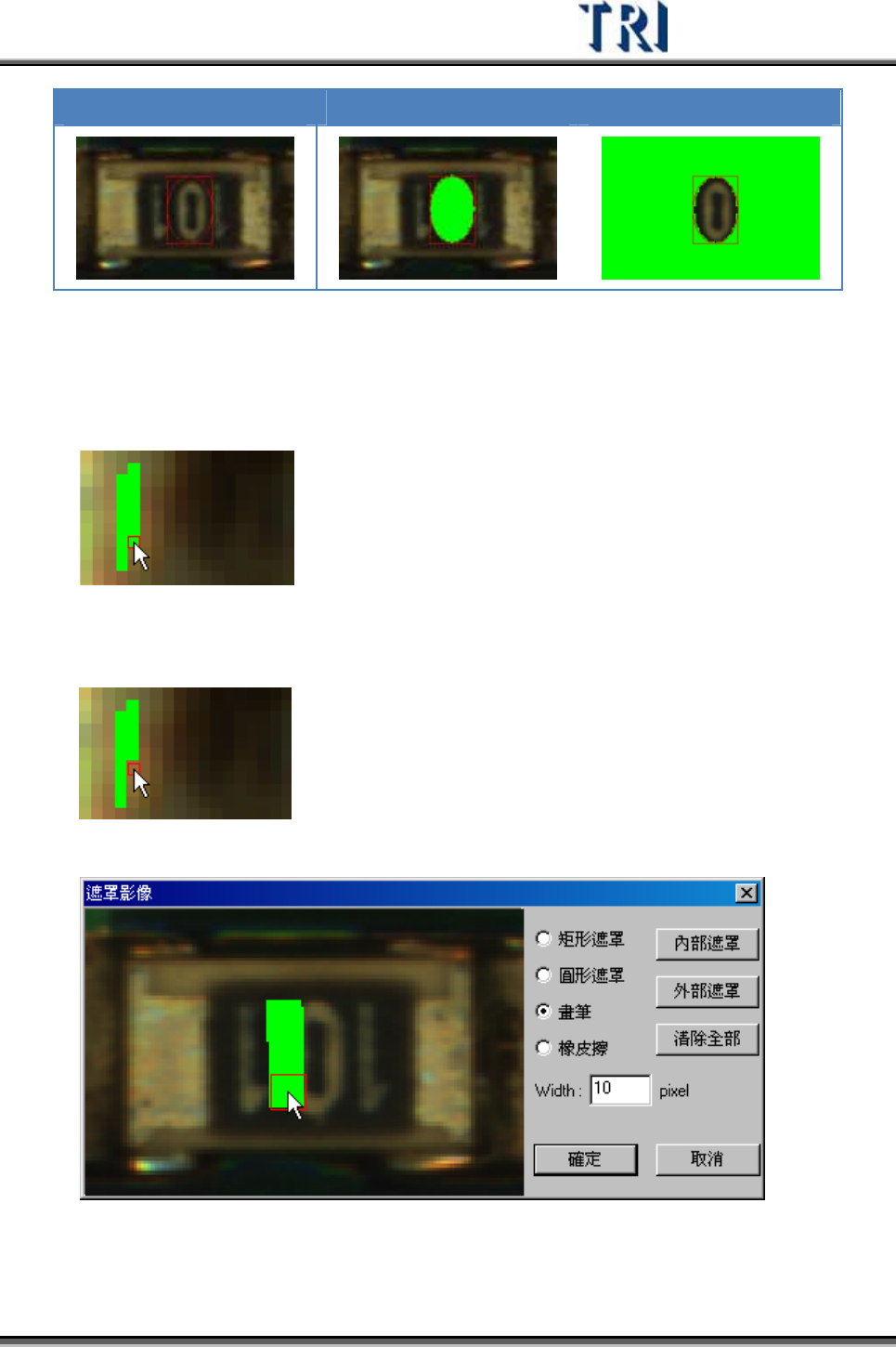

圓形遮罩內部遮罩外部遮罩

z 畫筆(Pen) –可使用本工具以手動方式個別指定哪些部分要設定遮罩。選擇本按

鈕後會出現畫筆圖示，對於想要設定遮罩的地方按下滑鼠左鍵即可，設定為遮罩

的地方將會變成綠色。

z 橡皮擦(Eraser) – 可使用本工具將已經設定為遮罩的部分清除。

z Width – 當使用畫筆或橡皮擦時，可使用本功能指定畫筆或橡皮擦的粗細。

Test Research Inc.

336 TRI7500SeriesUserGuide–Software

z 內部遮罩(Mask Inside) – 將矩形框或圓形框的內部完全遮罩。

z 外部遮罩(Mask Outside) –將矩形框或圓形框的外部完全遮罩。

z 清除全部(Clear All) – 將設定遮罩的部分完全清除。

4.9.8.3 比對條件(PassLevel)

在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通過比對的條

件。

參數設定區

 形式(Type) – 顯示目前設定的形式

 視窗(Window(s)) – 顯示目前正在設定的檢測框的名字，若選擇多個檢測框則會顯

示[========]。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 337

 方法(Method) – 顯示目前正在設定參數的檢測框。若在畫面中選擇多個檢測框則一

次需選擇一種檢測框來設定。

 參數設定區 – 根據不同種類的檢測框所需設定的參數不相同，若一次選擇多個檢測

框作設定，則需要在欲更改的項目後方的方塊打勾，有打勾的那些參數才會作修

改。參數設定請參閱 4.10。

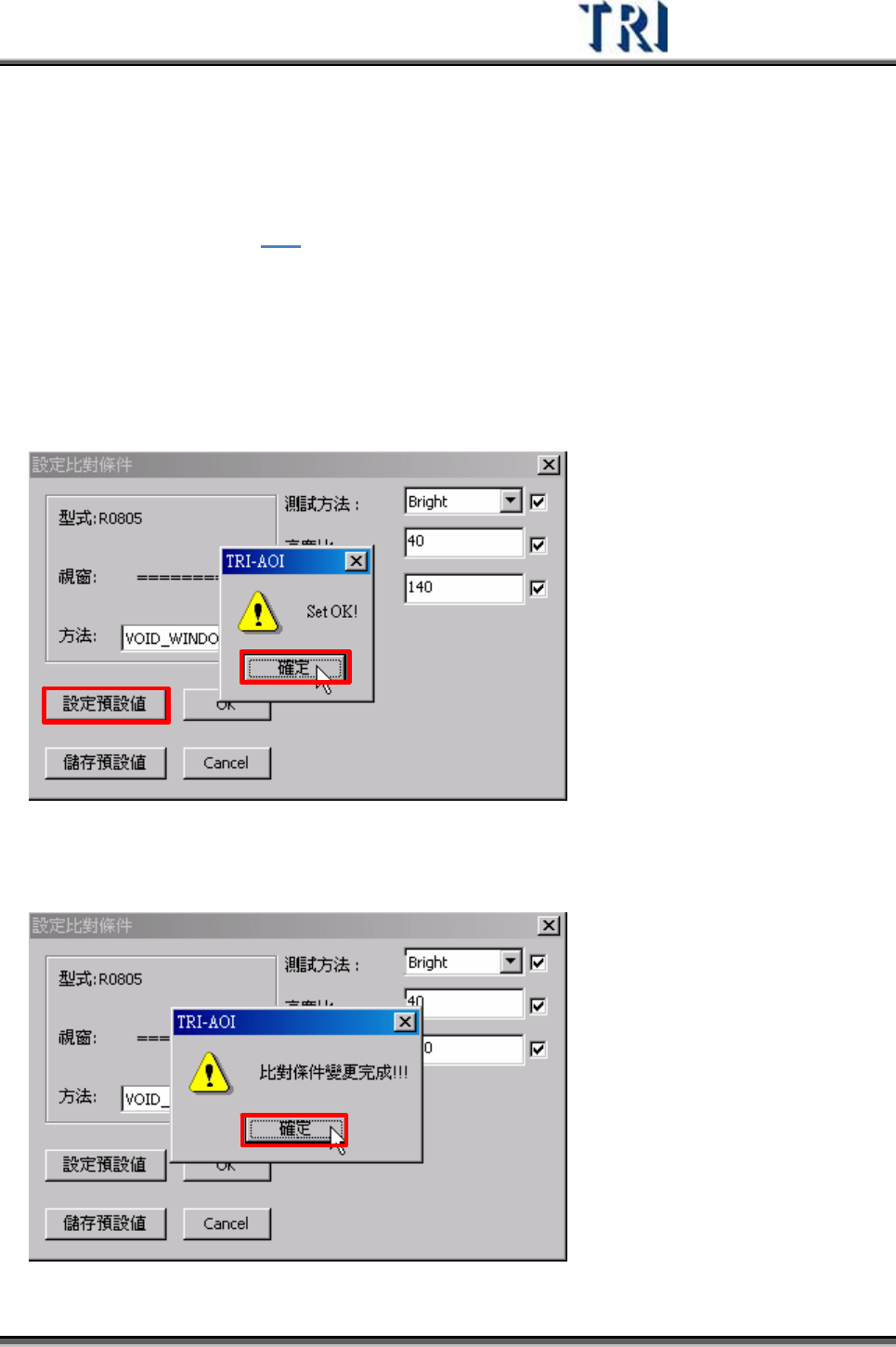

 設定預設值 – 按下此按鈕表示要進行設定預設值的動作。

 儲存預設值 – 按下此按鈕表示將目前的參數設定為此形式的預設值，未來所產生的

此形式的檢測框將套用這些預設值。所以想要設定檢測框參數的預設值，需先在參

數設定區將參數設定成預設值後，先按下[設定預設值]按鈕，接著按下[儲存預設值]

按鈕，即完成預設值的設定。

 OK – 按下[OK]按鈕即可將參數設定到選取的檢測框中。
