Test Research Inc.
338 TRI7500SeriesUserGuide–Software
Cancel – 按下[Cancel]按鈕即可關閉[設定比對條件]視窗。

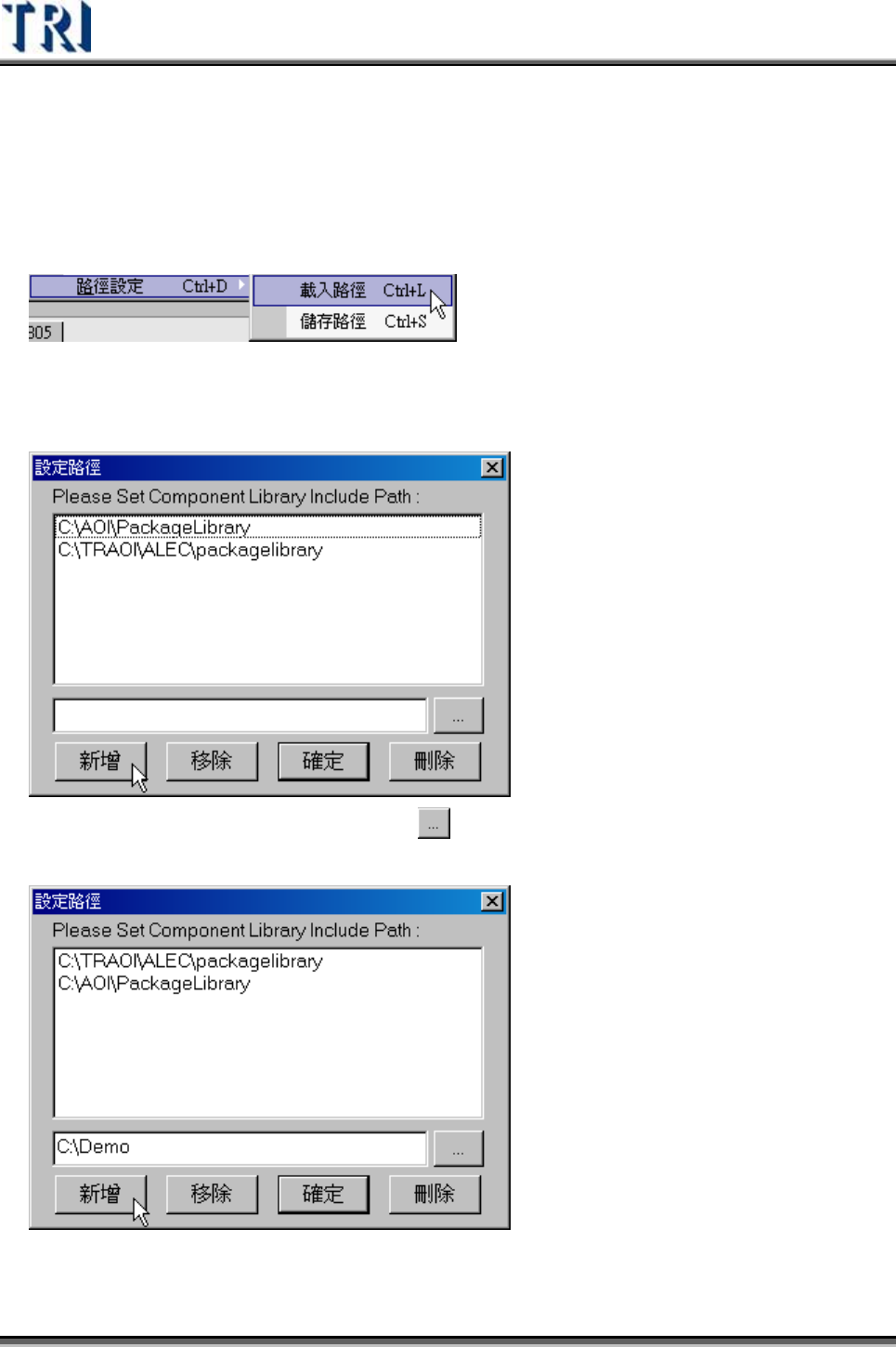

4.9.8.4 路徑設定(Folder)
可以在此自行設定元件資料庫存取的路徑。
載入路徑 – 資料庫在載入時可以讀取的資料夾路徑。
z 新增 – 在上方直接輸入路徑或按下 按鈕瀏覽路徑後，可新增資料庫載入路
徑。
Test Research Inc.
TRI7500SeriesUserGuide–Software 339

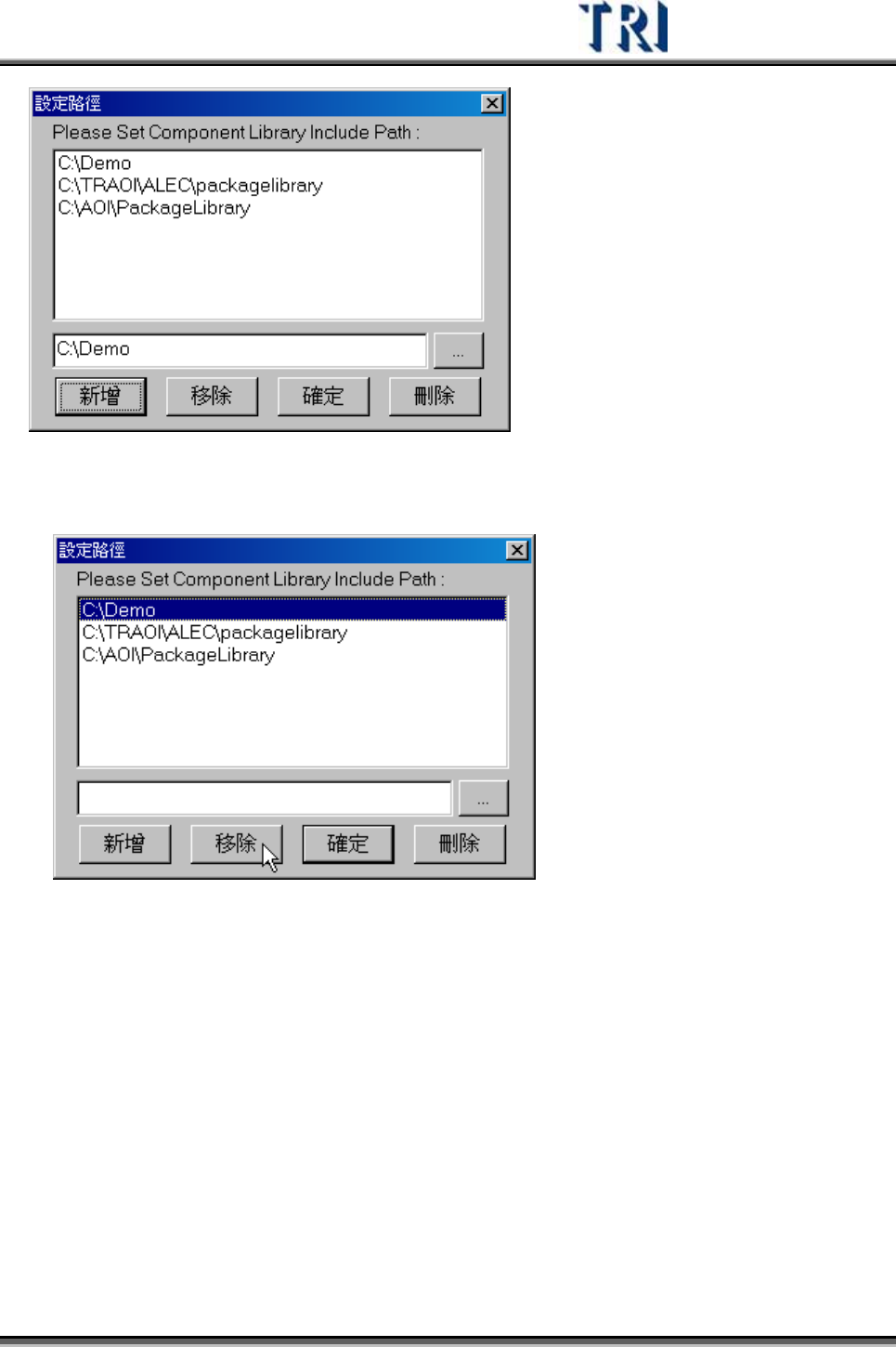

z 移除 – 在路徑列表中選擇欲刪除的路徑後按下[移除]，則可移除此路徑。
z 確定 – 儲存對於路徑的改變並關閉[設定路徑]視窗。
z 取消 – 不儲存對於路徑的任何改變且關閉[設定路徑]視窗。
儲存路徑 – 資料庫在儲存時存入的資料夾路徑。
4.9.8.5 使用者元件庫路徑(User Library Path)
可使用本功能指定使用者元件庫儲存的路徑。
Test Research Inc.
340 TRI7500SeriesUserGuide–Software

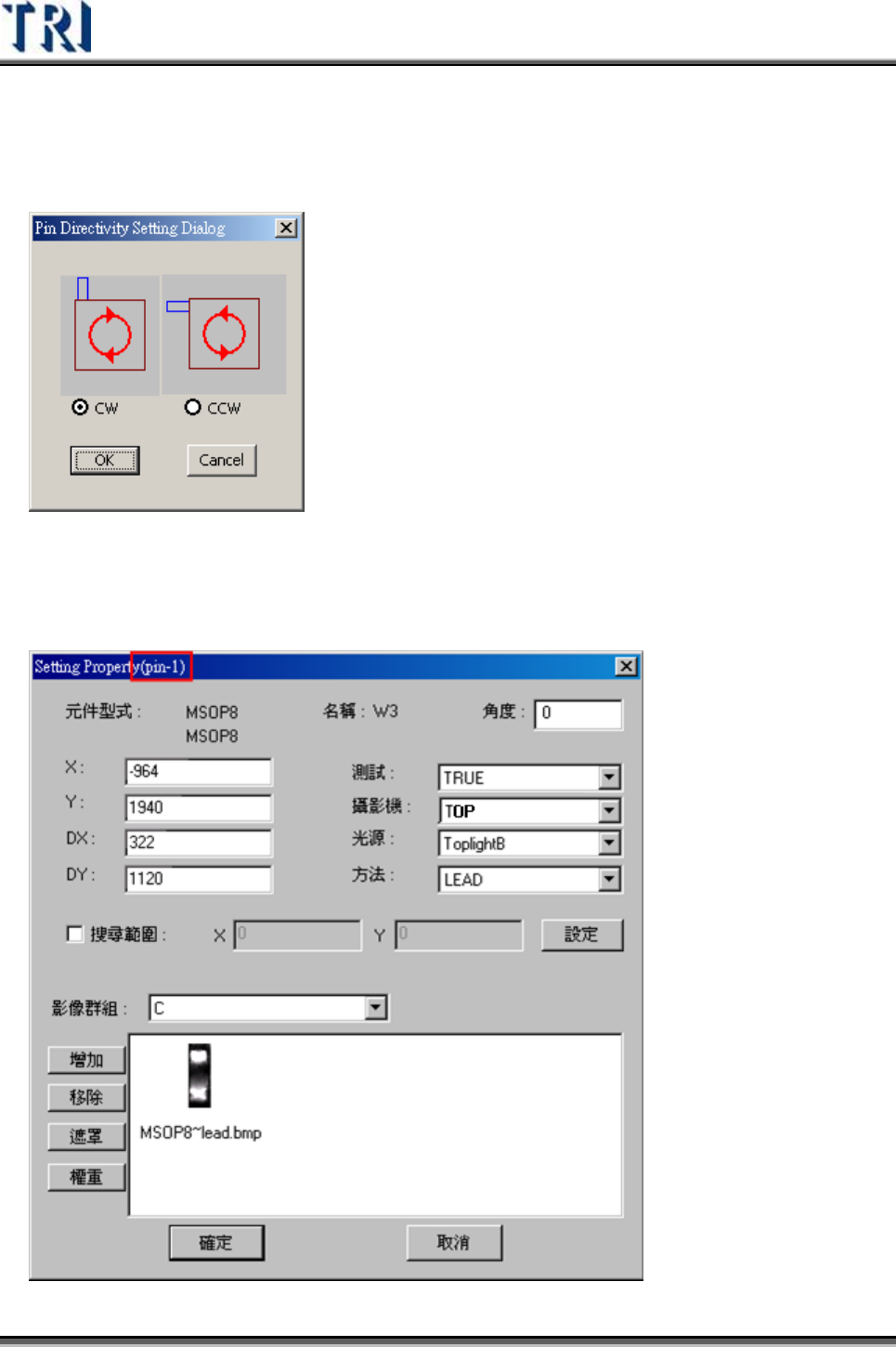

4.9.8.6 腳位方向性(Pin Directivity)
此功能是用來定義 IC腳位的方向性，可選擇順時中或逆時鐘。若不選擇的話，預設值
為順時針。
在屬性視窗可以看到選擇的檢測框所代表的 IC腳號碼。(pin-1)表示該檢測框不為任何
一隻 IC腳之檢測框。
