TR7500_Series_Software_ch-v5-0-0 - 第353页
Test Research Inc. TRI 7500 Series User Gu ide – Software 341 4.9.8.7 比重 (Weighting) 設定檢測框的比重。 當選擇的檢測框沒有已經在屬性視窗中抓取的影像時，在比重設定視窗中會顯示出 該檢測框的影像， 若 選擇的檢測框已有影像時，則需在屬性視窗中設定該影像的權 重。 4.9.9 工具 列 介紹其他工具 列 4.9.9.1 …
Test Research Inc.
340 TRI7500SeriesUserGuide–Software
4.9.8.6 腳位方向性(Pin Directivity)
此功能是用來定義 IC腳位的方向性，可選擇順時中或逆時鐘。若不選擇的話，預設值
為順時針。
在屬性視窗可以看到選擇的檢測框所代表的 IC腳號碼。(pin-1)表示該檢測框不為任何
一隻 IC腳之檢測框。
Test Research Inc.
TRI7500SeriesUserGuide–Software 341

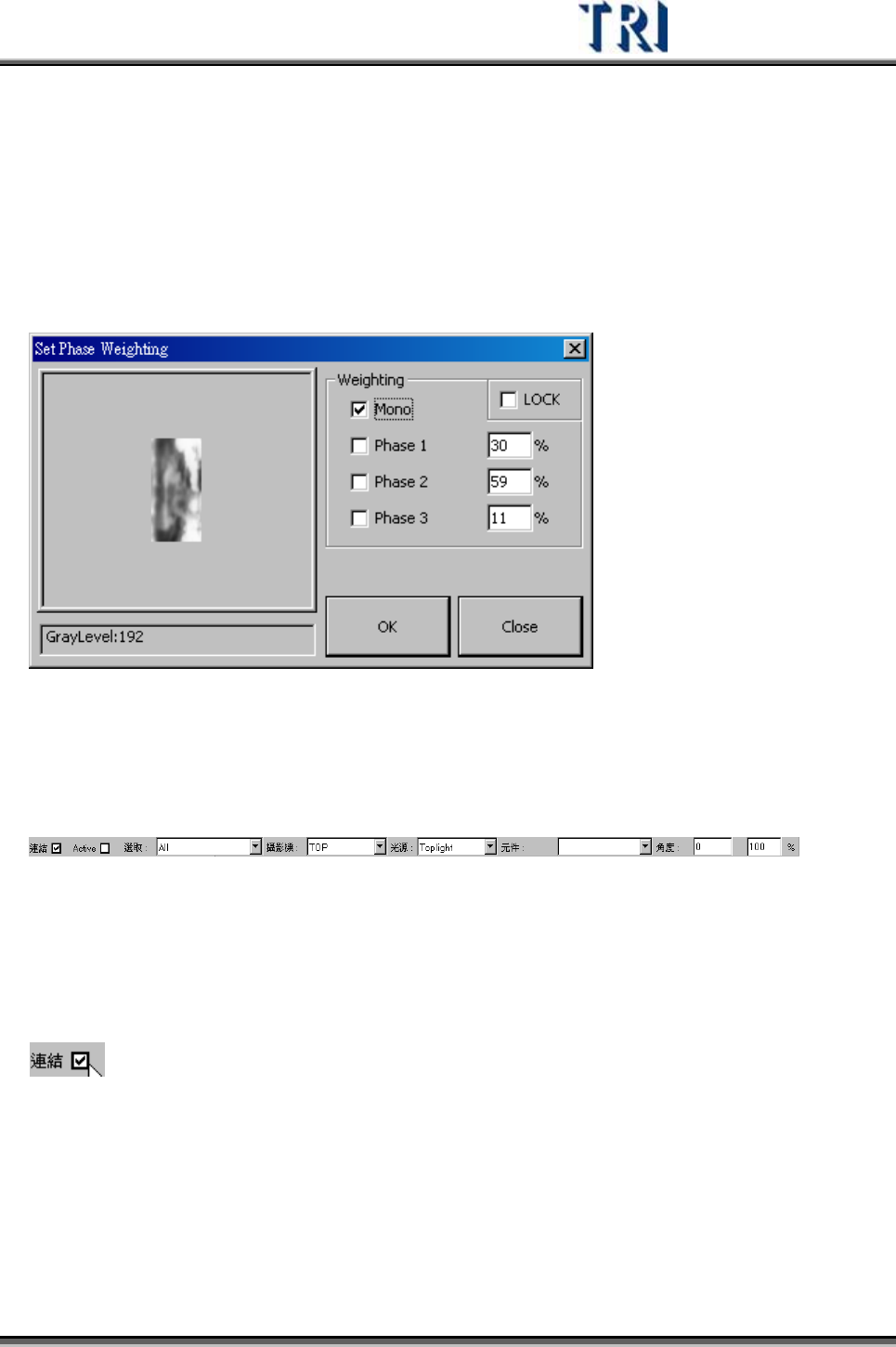

4.9.8.7 比重(Weighting)
設定檢測框的比重。
當選擇的檢測框沒有已經在屬性視窗中抓取的影像時，在比重設定視窗中會顯示出
該檢測框的影像，若選擇的檢測框已有影像時，則需在屬性視窗中設定該影像的權
重。
4.9.9 工具列
介紹其他工具列
4.9.9.1 連結(Link)
若勾選[連結]選項，系統會顯示出目前所選取的檢測框與其他檢測框的連結，以亮藍色
線條表示。
Test Research Inc.
342 TRI7500SeriesUserGuide–Software

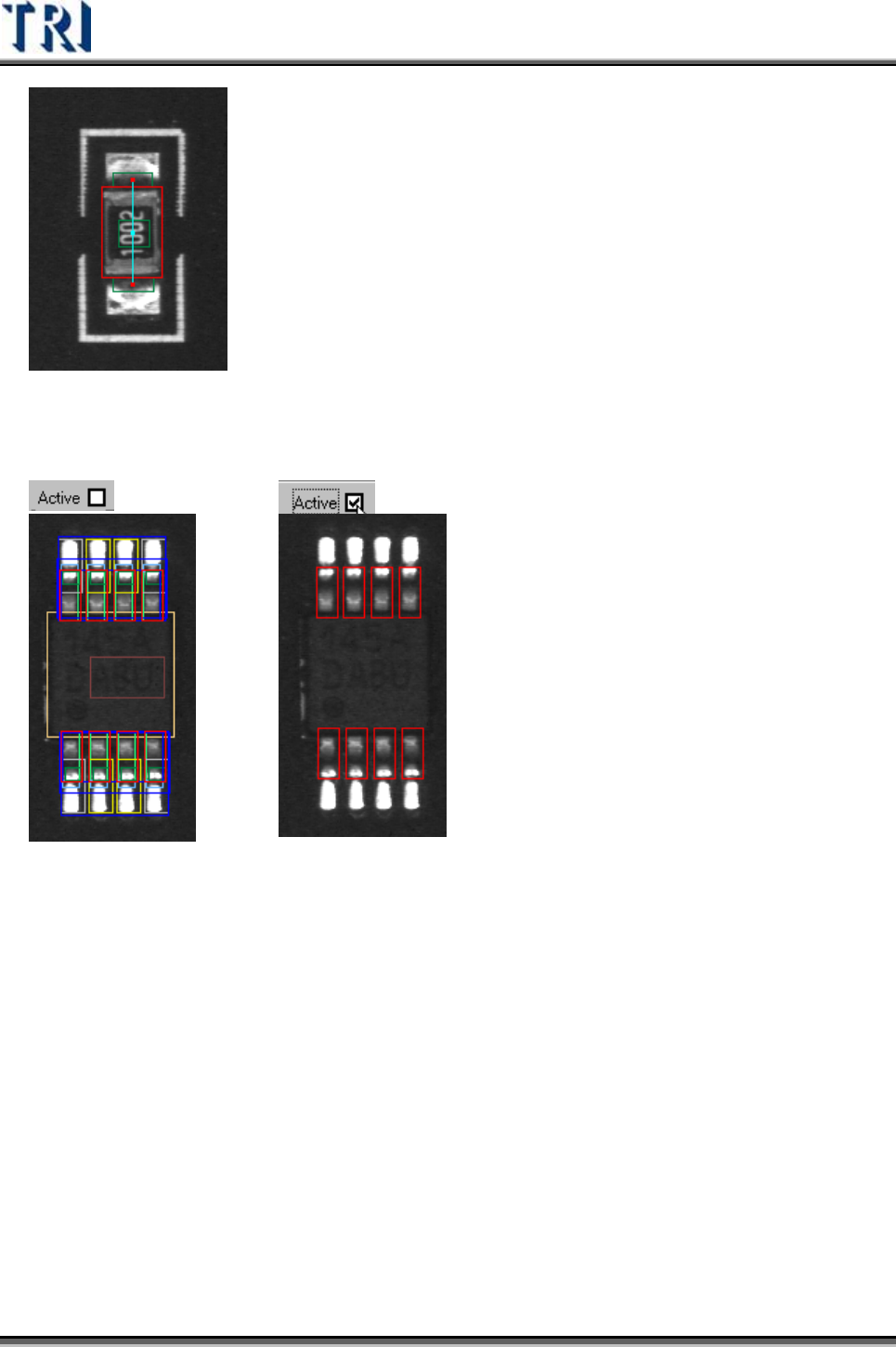

4.9.9.2 Active
勾選此選項表示只顯示目前所選取的檢測框
4.9.9.3 選取(Select)
若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起
來。
