Test Research Inc.
TRI7500SeriesUserGuide–Software 343

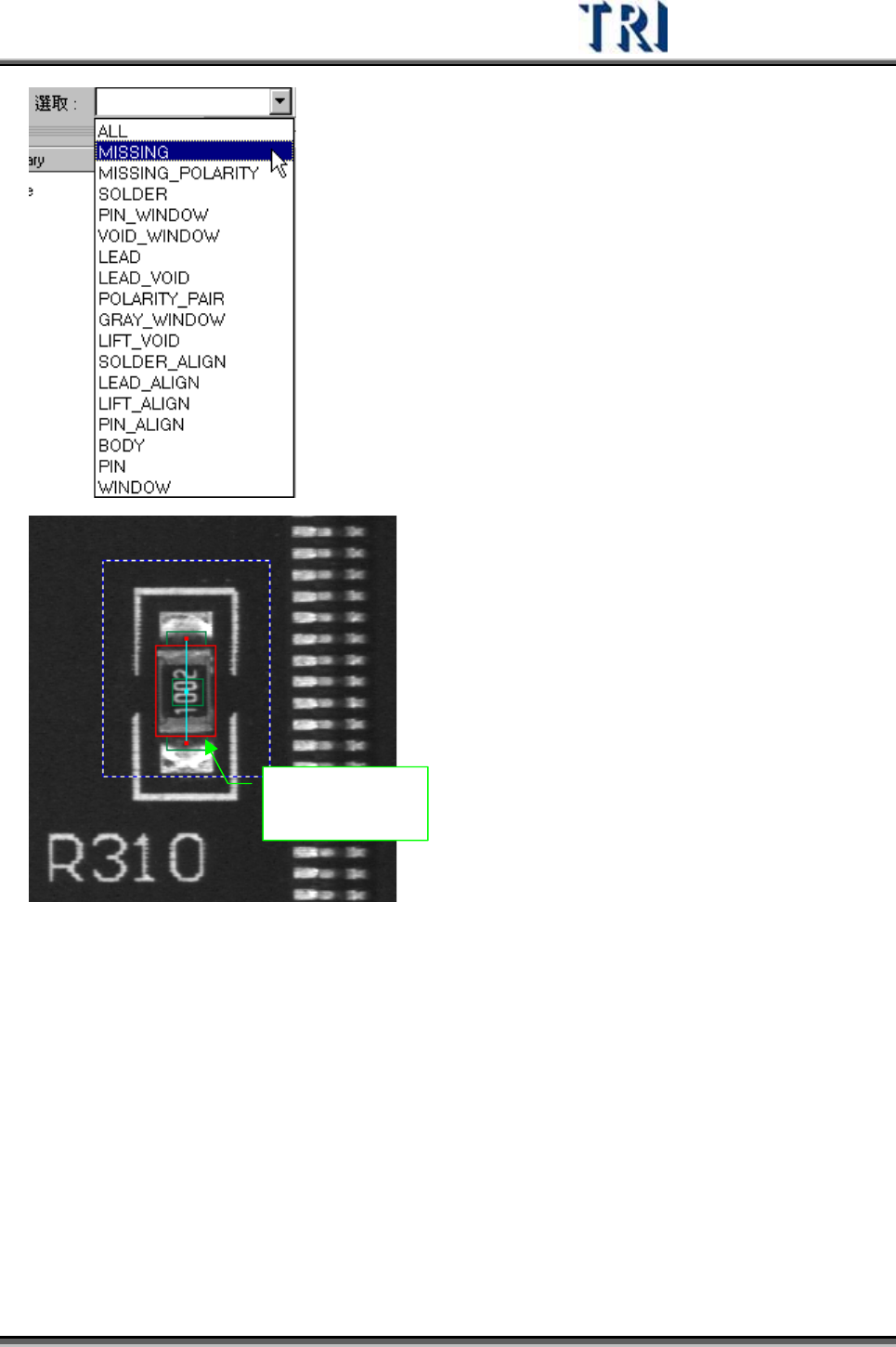

只有 Missing
框可以被選取
4.9.9.4 攝影機(Camera)
選擇此檢測框要使用哪一方向之鏡頭取像。
4.9.9.5 光源(Light)
選擇一個此檢測框要使用的光源。每一支攝影機各有兩組光源可以選擇。在此位置設
定光源僅只有作目前的檢視用，對於檢測框光源參數的設定必須在[屬性]視窗作修改。
Test Research Inc.
344 TRI7500SeriesUserGuide–Software

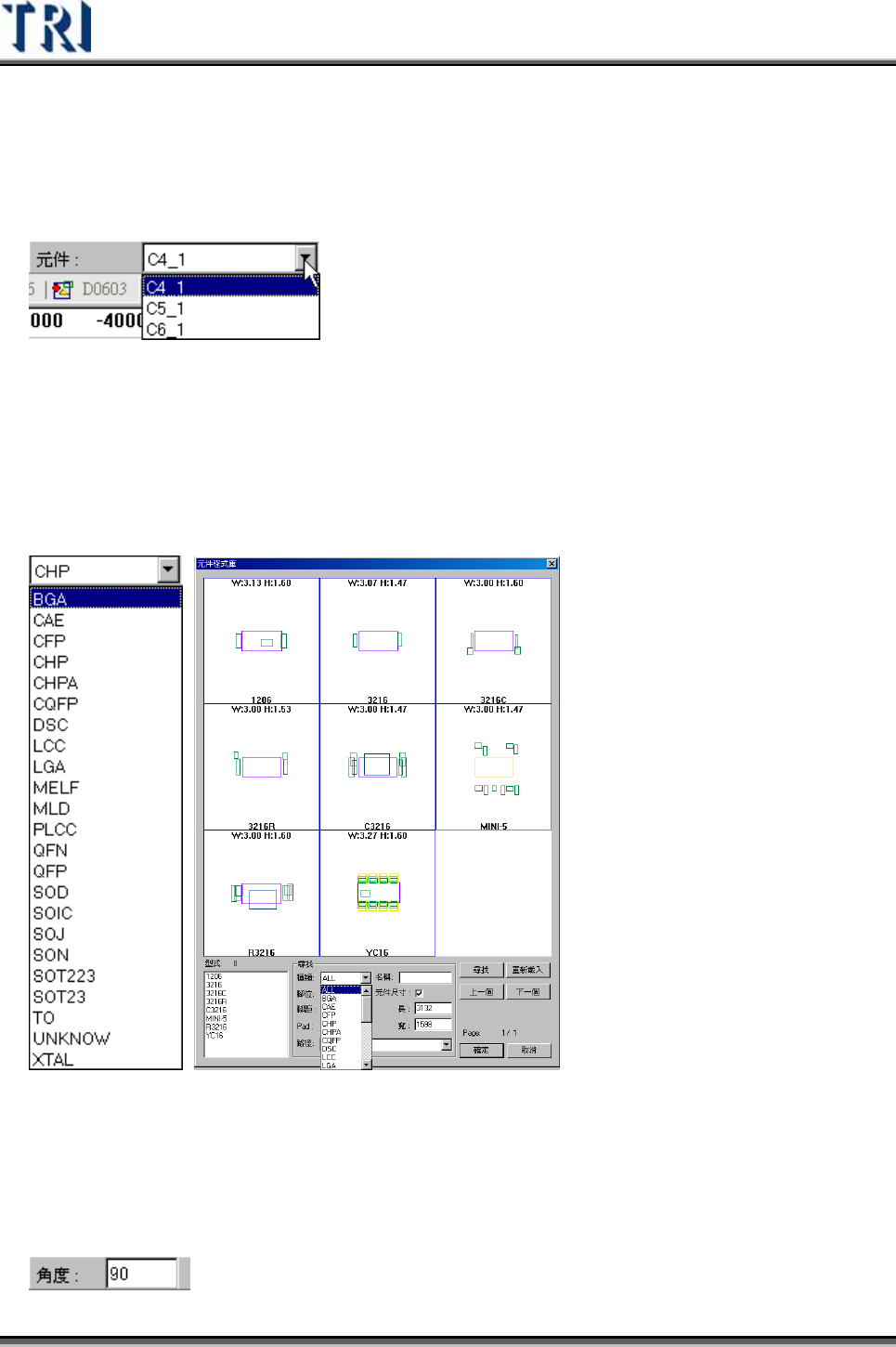

4.9.9.6 元件(Component)
這裡會列出所有屬於欲建立資料庫形式的元件，攝影機將會移動到點選的元件上方取
像，在建立資料庫時可使用此功能，先選擇一個看來最漂亮且沒有旋轉或偏移的元件
來建立資料庫。
4.9.9.7 類別(Type)
在這邊可以設定該類型檢測框所屬的類別。下拉後選定一種類別，當儲存時也會將此
類別資訊儲存起來，若沒有選擇的話，預設值為[UNKNOWN]。此類別資訊在載入資
料庫時，可當作一個尋找條件。
4.9.9.8 角度(Angle)
顯示此元件的角度，若手動改變角度的值可以將幾測框旋轉，但僅供檢視用，設定並
不會因此改變。
Test Research Inc.
TRI7500SeriesUserGuide–Software 345

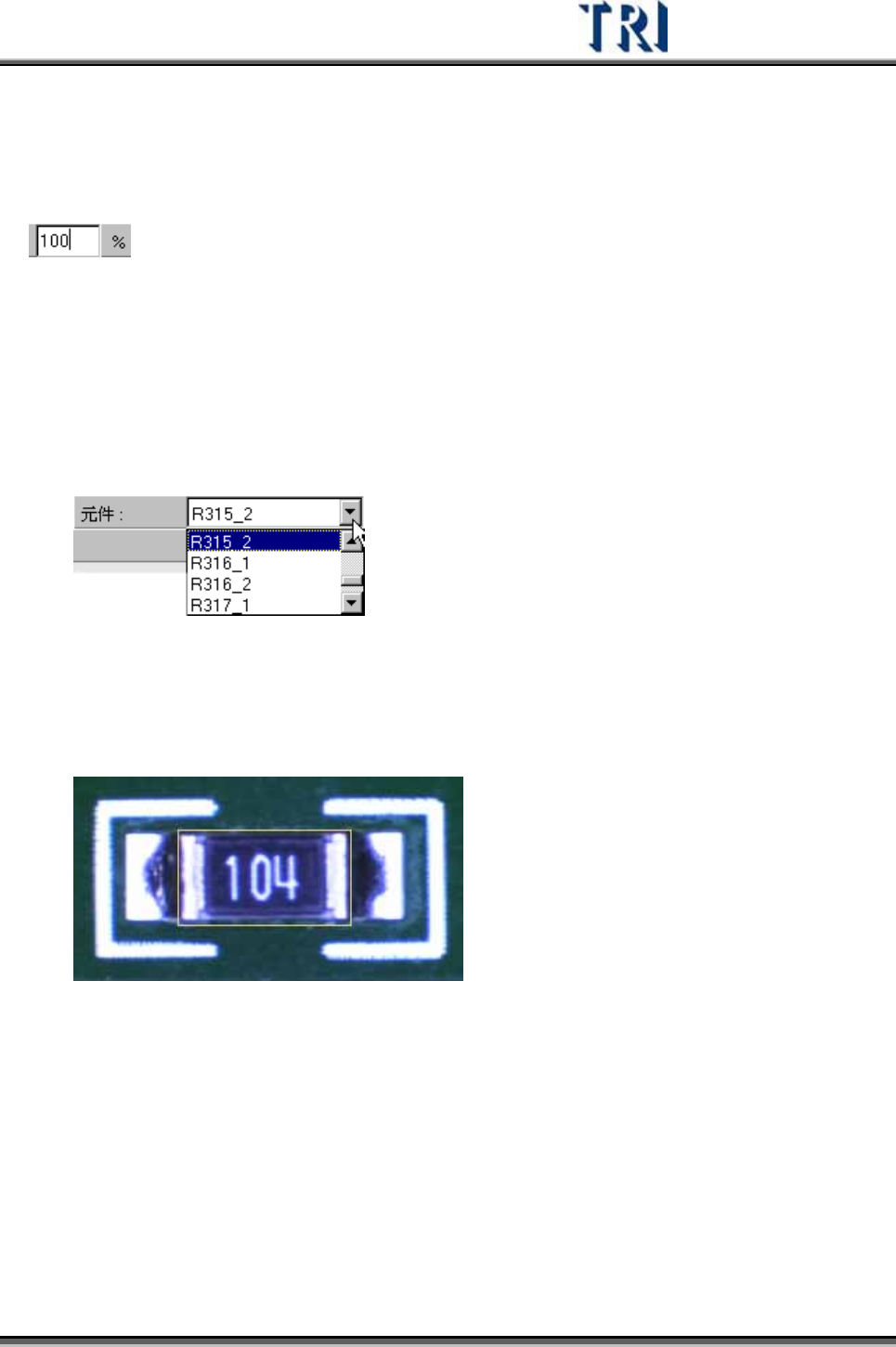

4.9.9.9 %
改變百分比可以將此元件之所有檢測框依比例放大或縮小。
4.9.10 編輯元件資料庫範例
4.9.10.1 例 1 –CHIP 類
1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元件來
製作元件。
2) 調整元件本體框大小及位置：
大小 – 使用滑鼠拖曳調整至四邊較元件本替體稍大 1~2畫素。
位置 – 使用[運動控制]視窗微調使之位在元件本體正上方。
