Test Research Inc. 24  TRI  7500  Series  User  Gu ide – Software   先定左上 0 度 top 的板子，再定右下 0 度 top 的板子，如此所有 0 度 top 板會全被定位。再去定位其它角度或反面的板子。被定位過的板子會以灰色顯示。 1) 對於 2 號板中，代表欲定位的元件的圖示按右鍵，並選擇 [ 定位 (Locate)] 。 2) 移動攝影機中心…

Test Research Inc.

 TRI7500SeriesUserGuide–Software 23

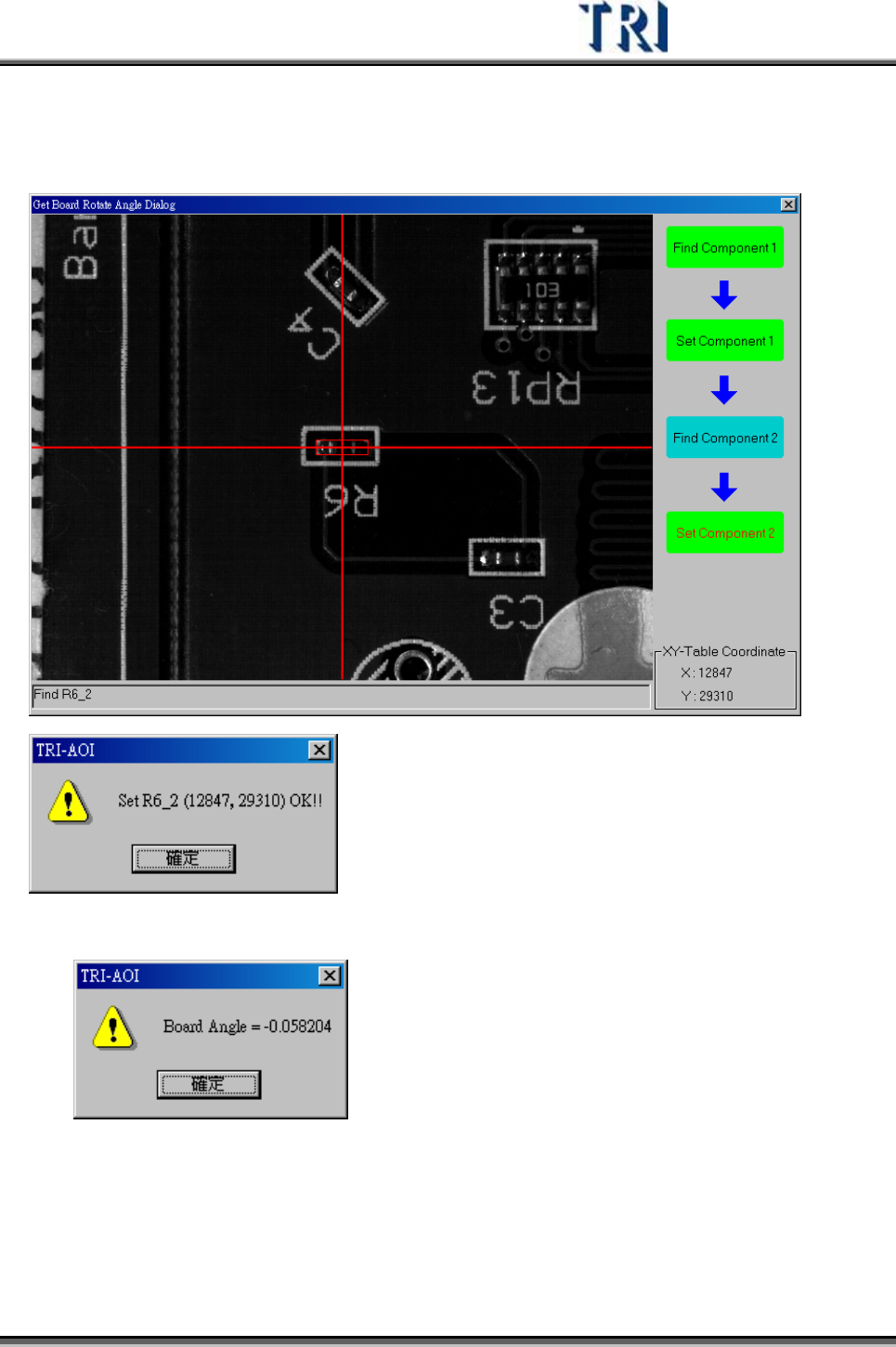

6) 定位指定的元件。將攝影機中心位置移動至目標元件中心位置，可將紅色框調整

至 Pad大小，所找到的元件中心會較準確。並按下[Set Component 2]按鈕以獲

得第二參考元件座標。

7) 出現對話框標示出計算得到的進板旋轉角度，請按[確定]。

2.4.3 尋找定位元件

 利用每一片單板上的定位元件得知多連板間的距離。定位方式為在指定的元件上按

右鍵，選擇[定位(Locate)]，並按系統指定定位。1 號板不需進行定位動作。

Test Research Inc.

24 TRI7500SeriesUserGuide–Software

 先定左上 0度 top 的板子，再定右下 0 度 top 的板子，如此所有 0度 top 板會全被

定位。再去定位其它角度或反面的板子。被定位過的板子會以灰色顯示。

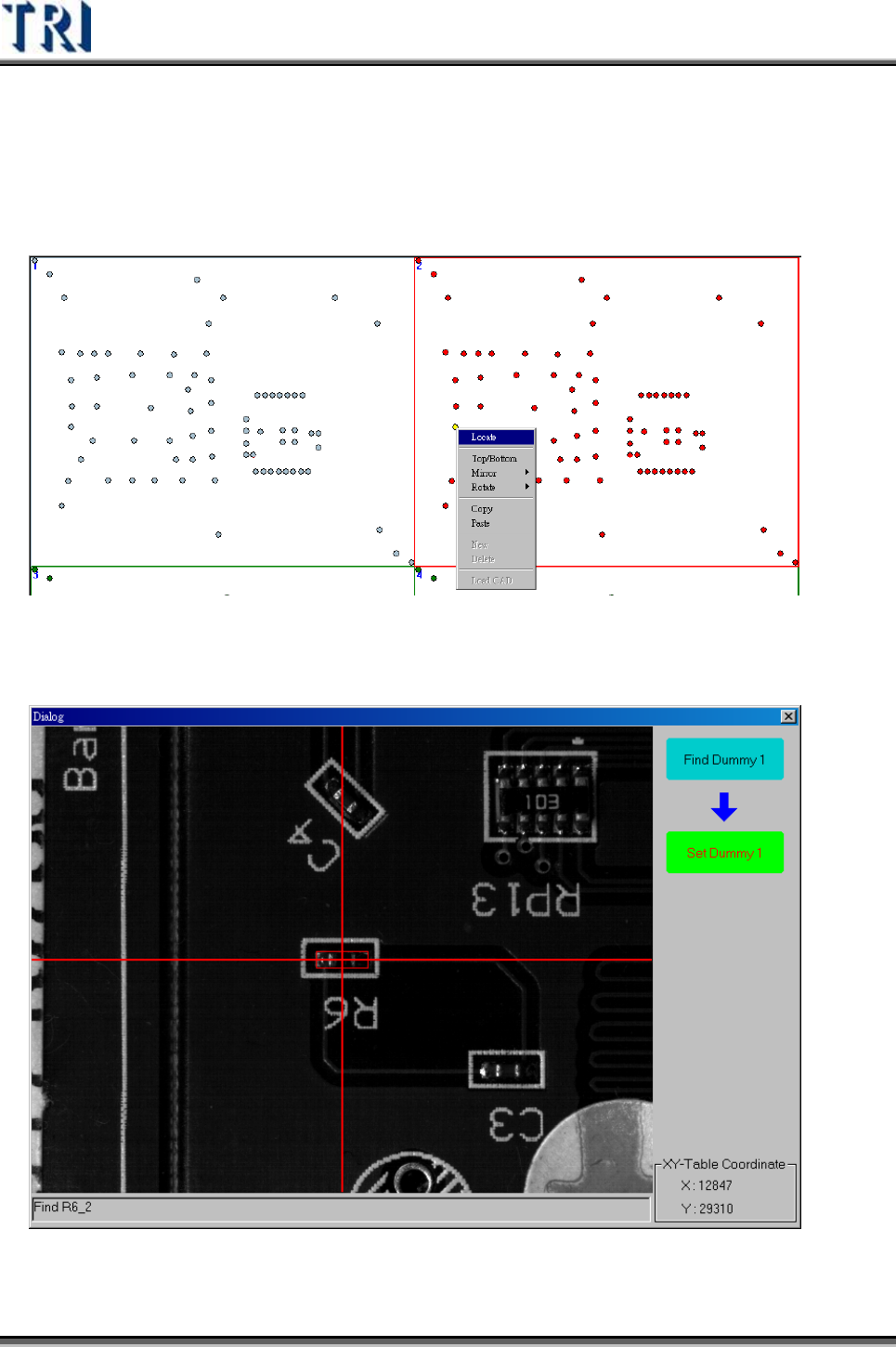

1) 對於 2號板中，代表欲定位的元件的圖示按右鍵，並選擇[定位(Locate)]。

2) 移動攝影機中心位置到指定元件的中心位置，接著按下[Set Dummy 1]按鈕。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 25

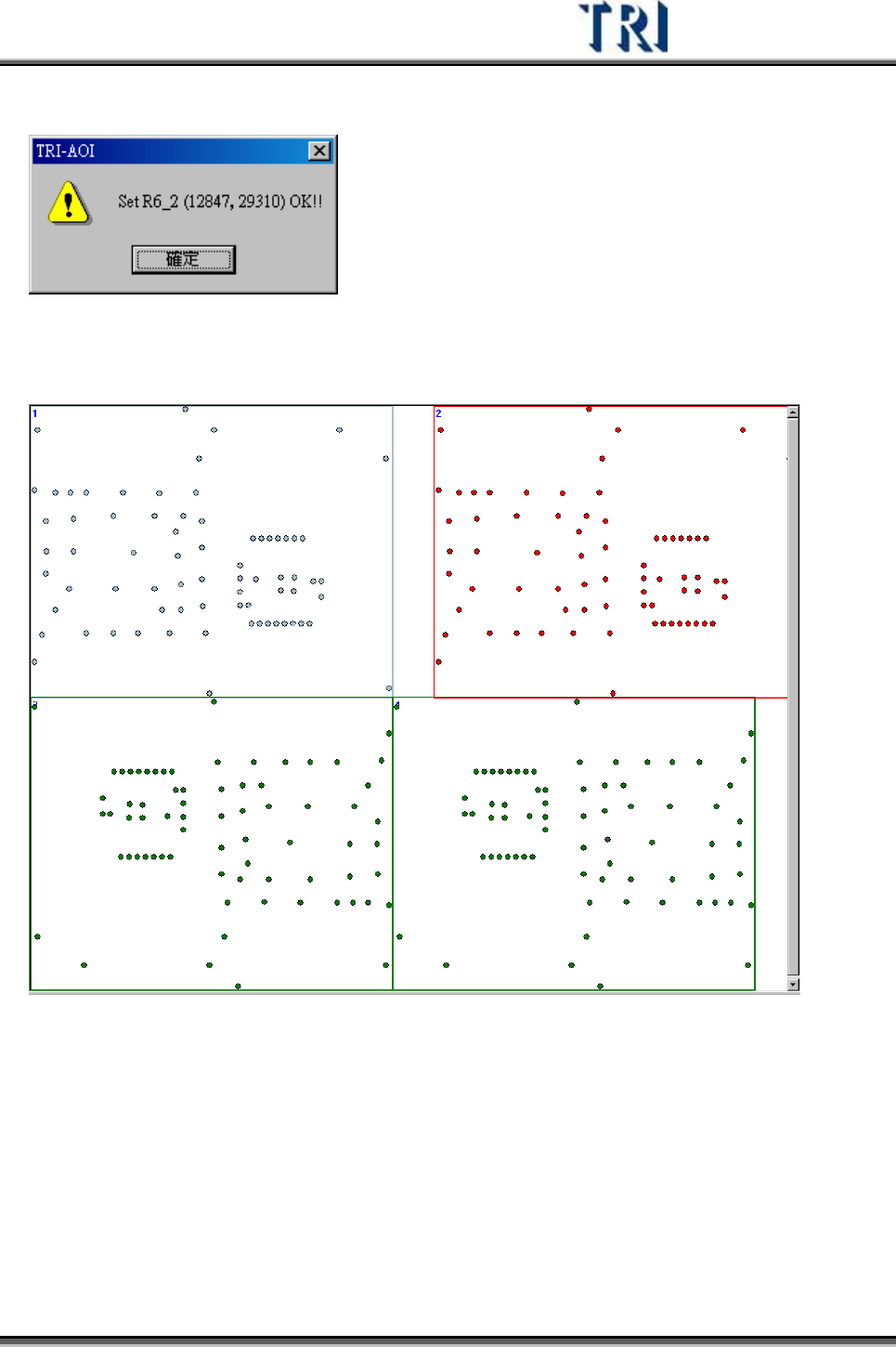

3) 出現視窗顯示 2號板的定位元件座標，請按[確定]

4) 系統顯示出 2號板已完成的相關資料。
