Test Research Inc. 358 TRI 7500 Series User Gu ide – Software 檢測 參數 設定畫面 B/W Threshold – 判定黑與白分野的門檻值。 Bright Ratio – 則表示檢測框中白色所佔的比 例 。 TEST Method z Bright – 若 檢測框中白色區域超出設定的比 例 則判定為瑕疵。 z Dark – 若 檢測框中白色…
Test Research Inc.
TRI7500SeriesUserGuide–Software 357
Test Research Inc.
358 TRI7500SeriesUserGuide–Software

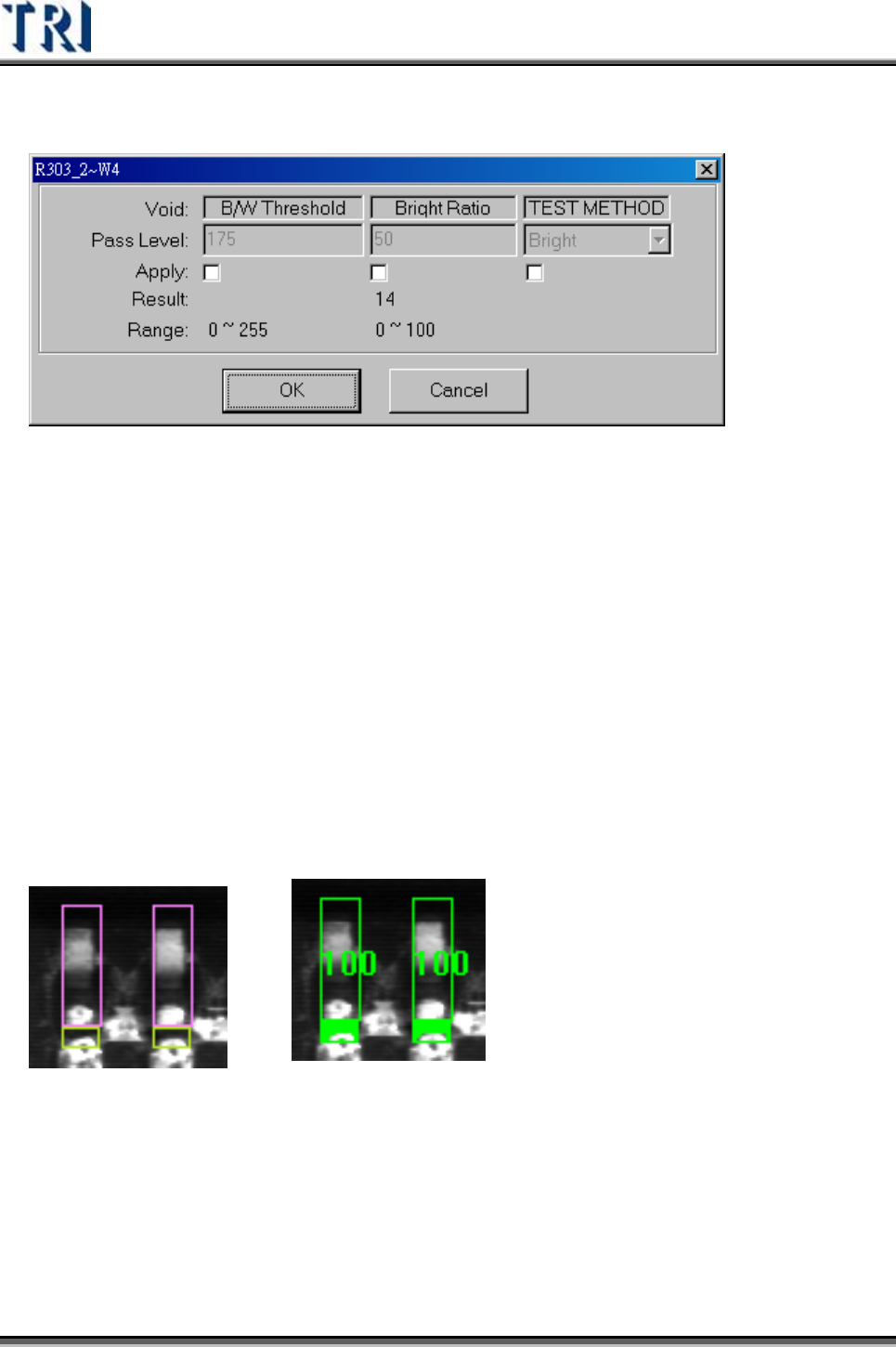

檢測參數設定畫面
B/W Threshold – 判定黑與白分野的門檻值。
Bright Ratio –則表示檢測框中白色所佔的比例。
TEST Method
z Bright – 若檢測框中白色區域超出設定的比例則判定為瑕疵。
z Dark – 若檢測框中白色區域低於設定的比例則判定為瑕疵。
4.10.2.4 Lead void
用來檢查 IC腳的空焊、翹腳。利用灰階值(0-255)來設定門檻值及所佔比例來判斷是
否 NG，為一黑抓白之邏輯運算。與 Void之檢測原理相同，唯一之差異是 train 時軟
體會先將亮的區域不列入計算，因此就算相同尺寸之檢測框在計算時每個檢測框之分
母仍將會有所差異。
檢測參數設定畫面
Test Research Inc.
TRI7500SeriesUserGuide–Software 359
B/W Threshold – 判定黑與白分野的門檻值
Bright Ratio – 檢測框中白色佔檢測區域的比例容許值
4.10.2.5 Pin

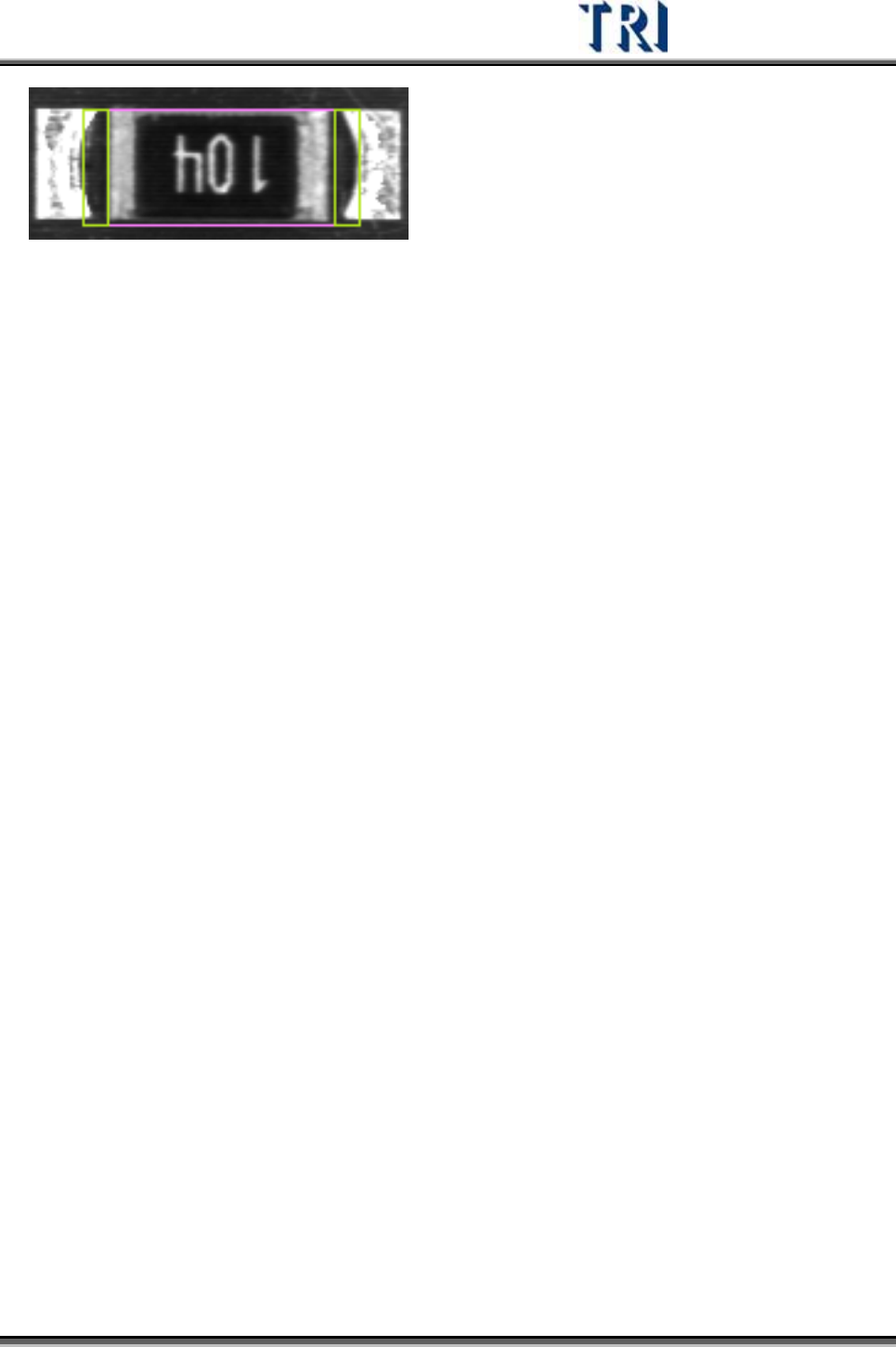

此檢測框是用來檢查元件的偏移、錫多、錫少。利用灰階值(0-255)來設定門檻值及所
佔比例來判斷是否通過檢測。程式製作時需先學習(Train)檢測框中亮的區域大小，再
根據設定之參數來決定可容許之亮暗比例。
檢測參數設定畫面
