Test Research Inc.
TRI7500SeriesUserGuide–Software 359

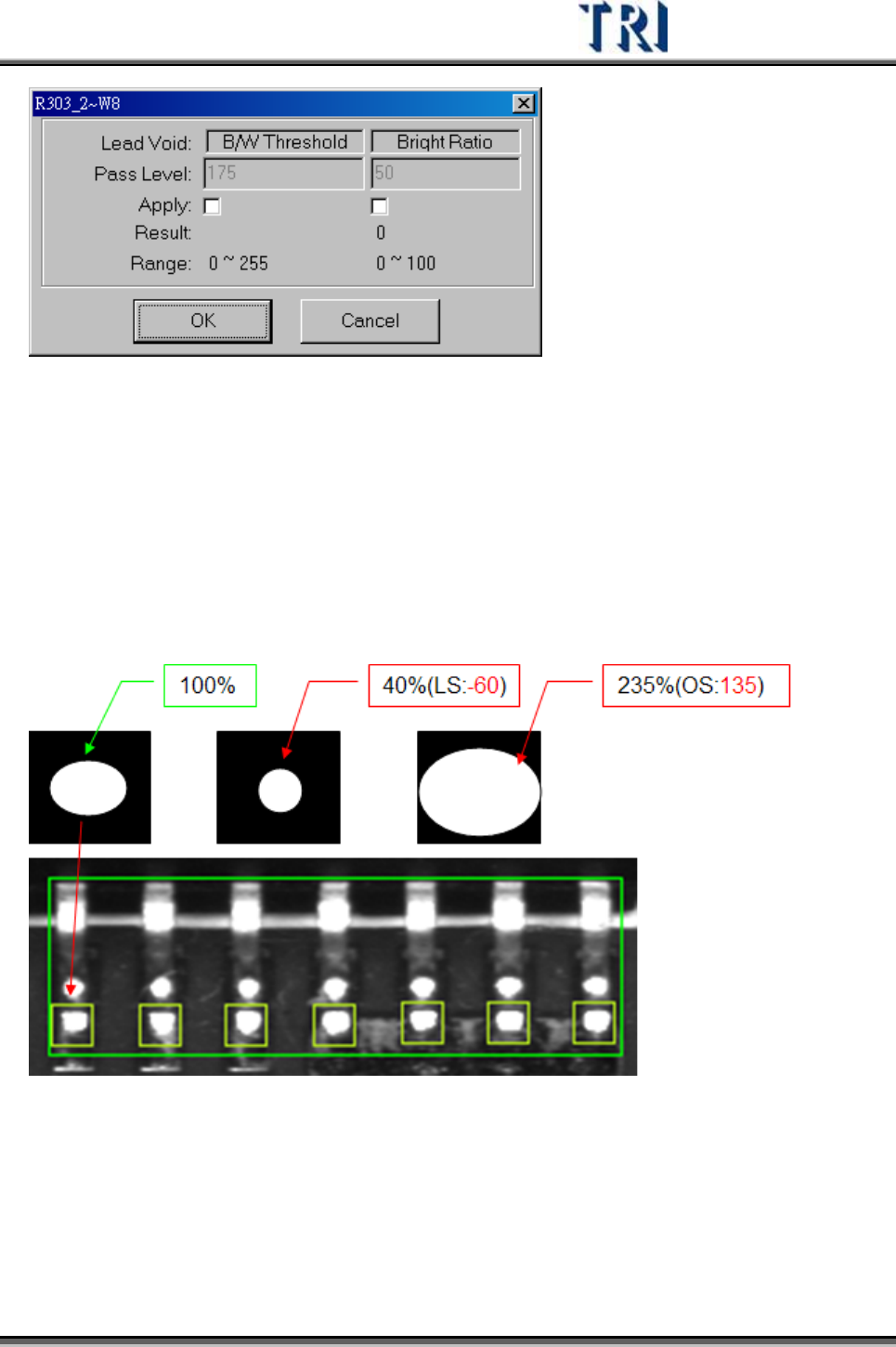

B/W Threshold – 判定黑與白分野的門檻值
Bright Ratio – 檢測框中白色佔檢測區域的比例容許值
4.10.2.5 Pin
此檢測框是用來檢查元件的偏移、錫多、錫少。利用灰階值(0-255)來設定門檻值及所
佔比例來判斷是否通過檢測。程式製作時需先學習(Train)檢測框中亮的區域大小，再
根據設定之參數來決定可容許之亮暗比例。

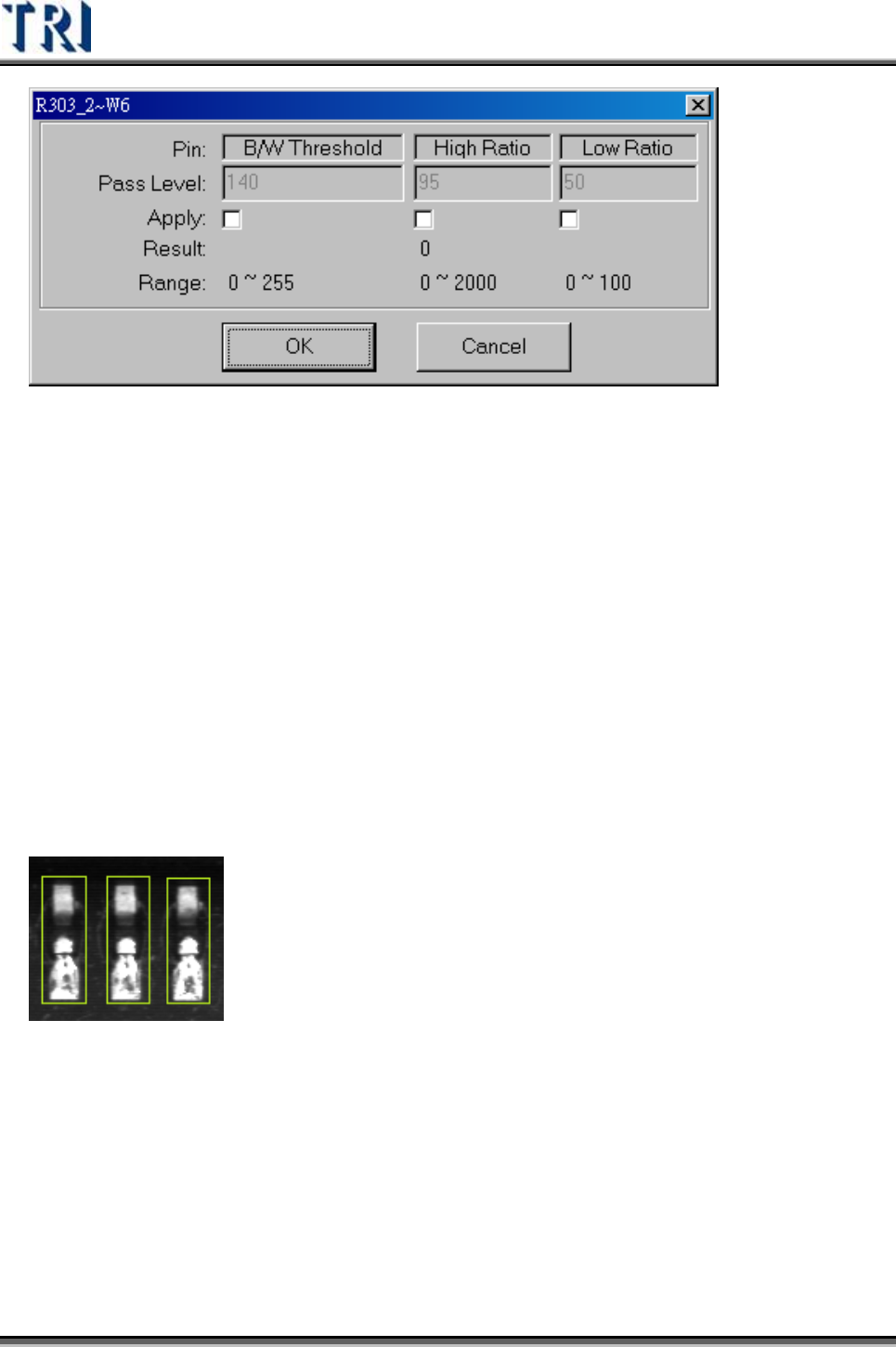

檢測參數設定畫面
Test Research Inc.
360 TRI7500SeriesUserGuide–Software
B/W Threshold – 判定黑與白分野的門檻值
High Ratio – 檢測框中白色區域面積與學習而得的白色面積的最大比例容許值
Low Ratio – 檢測框中白色區域面積與學習而得的白色面積的最小比例容許值
4.10.2.6 Solder
此檢測框是用來檢查元件 IC腳的短路。該檢測框預設為在各個 Angle 攝影機，學習
(Train)時會自動根據週遭之灰階值自動設定。當從檢測框邊緣開始有連續多個 pixel的
灰階值皆超過其門檻值(Bridge Threshold)即視為短路。預設值為解析度 33um 機器為
檢測框向外檢查連續 7個 pixel，其他解析度預設為檢測框向外檢查連續 10 個 pixel 皆
超過其門檻值即視為短路，也可由手動設定 pixel值來放鬆或更嚴格。在參數設定中可
設定為檢測框向內檢查，當有連續短路點時判定為短路，亦可設為低於門檻值(黑色)
的部分視為短路，檢查連續黑色 pixel是否超出設定值。

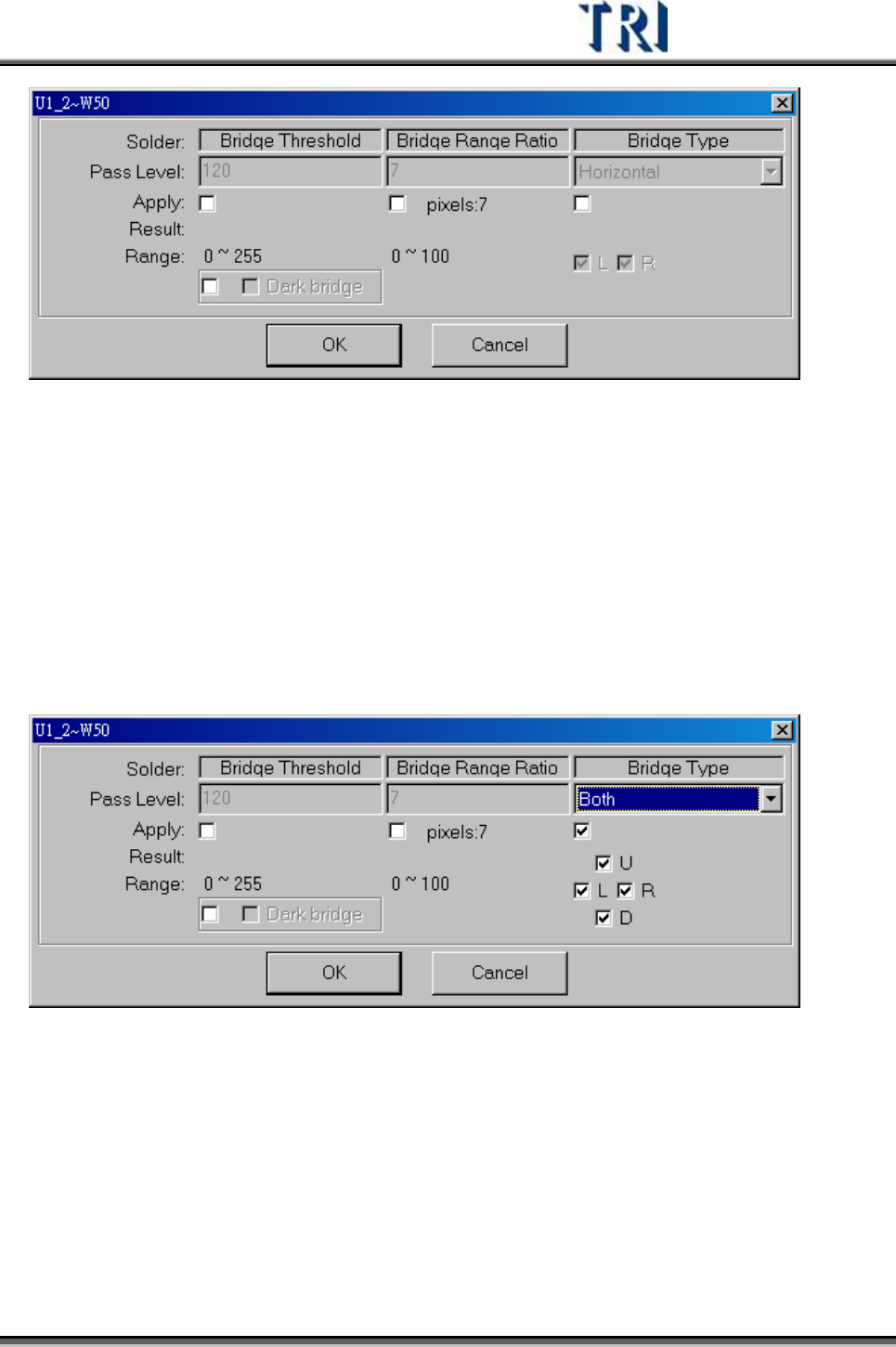

檢測參數設定畫面
Test Research Inc.
TRI7500SeriesUserGuide–Software 361
Bridge Threshold – 判定黑與白分野的門檻值
Bridge Range Ratio – 檢查畫素的比率
Bridge Type –(矩形檢測框)– 共有 6 種類型可以選擇。[Horizontal]、[Vertical]、
[Both]三種是由檢測框的邊界向外檢測，[Horizontal]是檢查左右兩邊，[Vertical]是
檢查上下兩邊，[Both]是四邊皆檢測。[HorInside]、[VerInside]、[BothInside]三種
是由檢測框的邊界向內檢測，[HorInside]是檢查左右兩邊，[VerInside]是檢查上下
兩邊，[BothInside]是四邊皆檢測。選擇完檢測的類型後，可進一步在下方勾選要檢
測的方向。U、D、L 及 R分別代表上、下、左及右，本功能在特殊狀況下只需檢測
單邊時使用。
Bridge Type (圓形檢測框) – 亦可以選擇要由檢測框邊緣往內測或往外測。
[Horizontal]、[Vertical]、[Both]三種是由檢測框的邊界向外檢測，當檢測框為圓形
時這三個選擇並沒有差別。[HorInside]、[VerInside]、[BothInside]三種是由檢測框
的邊界向內檢測，當檢測框為圓形時這三個選擇並沒有差別。選擇完檢測的類型
後，可進一步在下方勾選要檢測的角度，使用者最多可以設定三組檢測角度，沒有
選擇的角度將不被檢測。如圖所示，以水平方向為 0度，使用者可自行輸入哪些角
度需要進行短路檢測，以下圖為例，需要檢測的位置是 0~45及 180~225度向外檢
測。
