Test Research Inc.
TRI7500SeriesUserGuide–Software 361
Bridge Threshold – 判定黑與白分野的門檻值
Bridge Range Ratio – 檢查畫素的比率
Bridge Type –(矩形檢測框)– 共有 6 種類型可以選擇。[Horizontal]、[Vertical]、
[Both]三種是由檢測框的邊界向外檢測，[Horizontal]是檢查左右兩邊，[Vertical]是
檢查上下兩邊，[Both]是四邊皆檢測。[HorInside]、[VerInside]、[BothInside]三種
是由檢測框的邊界向內檢測，[HorInside]是檢查左右兩邊，[VerInside]是檢查上下
兩邊，[BothInside]是四邊皆檢測。選擇完檢測的類型後，可進一步在下方勾選要檢
測的方向。U、D、L 及 R分別代表上、下、左及右，本功能在特殊狀況下只需檢測
單邊時使用。

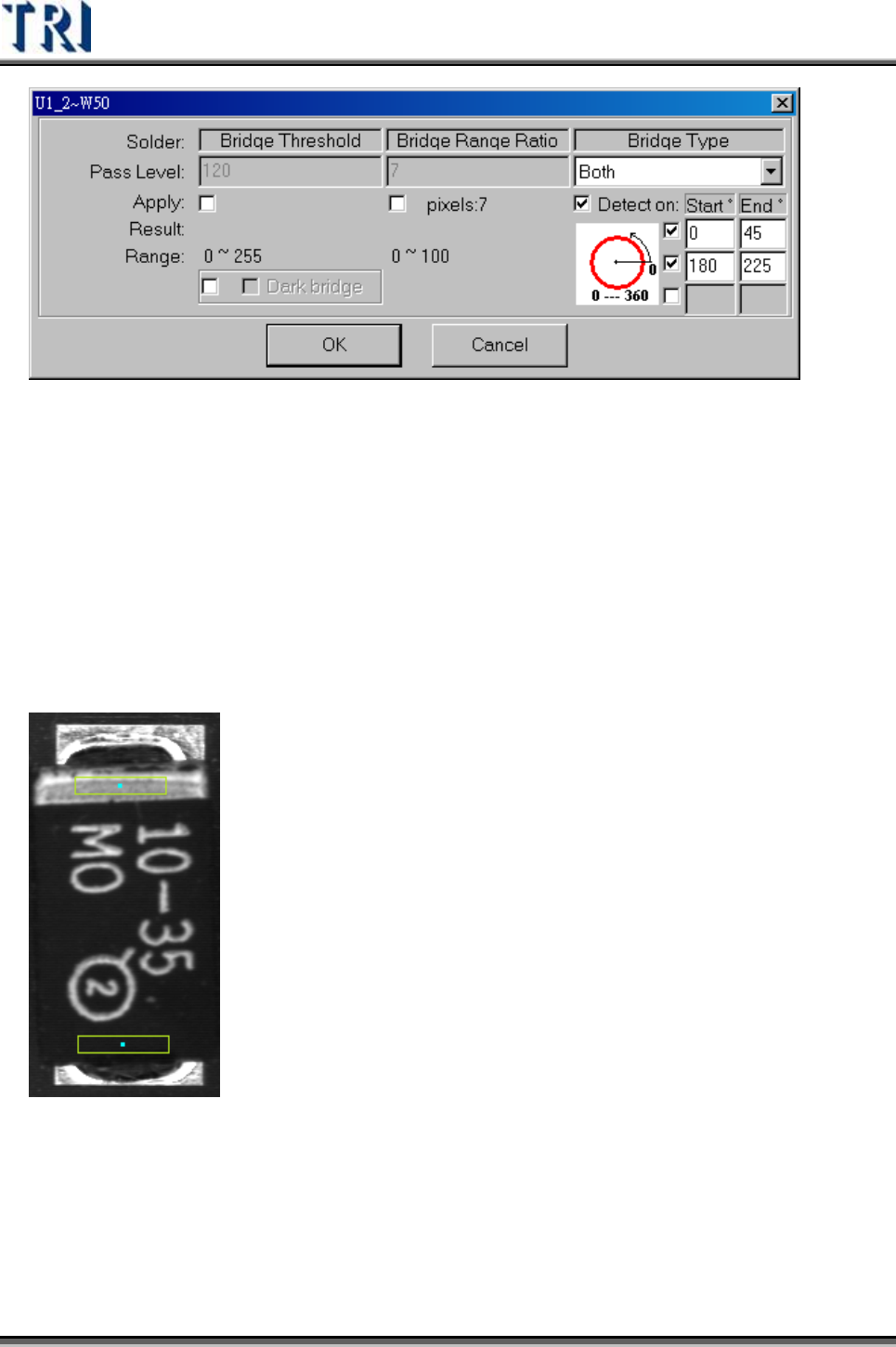

Bridge Type (圓形檢測框) – 亦可以選擇要由檢測框邊緣往內測或往外測。
[Horizontal]、[Vertical]、[Both]三種是由檢測框的邊界向外檢測，當檢測框為圓形
時這三個選擇並沒有差別。[HorInside]、[VerInside]、[BothInside]三種是由檢測框
的邊界向內檢測，當檢測框為圓形時這三個選擇並沒有差別。選擇完檢測的類型
後，可進一步在下方勾選要檢測的角度，使用者最多可以設定三組檢測角度，沒有
選擇的角度將不被檢測。如圖所示，以水平方向為 0度，使用者可自行輸入哪些角
度需要進行短路檢測，以下圖為例，需要檢測的位置是 0~45及 180~225度向外檢
測。
Test Research Inc.
362 TRI7500SeriesUserGuide–Software
Dark bridge – 若短路的影像為黑色時，勾選[Dark bridge]表示抓黑色，即檢測從檢
測框邊緣開始有連續多個 pixel的灰階值皆低於其門檻值(Bridge Threshold)即視為
短路。。
4.10.2.7 Polarity Pair
是兩個為一組的檢測框，需調整其位置位於灰階值有差距的位置上。在檢測時若發現
原本兩個檢測框的灰階值相反時則可以檢測出元件極反。
4.10.2.8 Align
Align – 用來定位板彎造成零件之偏移，僅若分數不足表示此檢測框失去定位功能，但
並不代表電路板上的缺點。其原理是用 X及 Y 方向的灰階特徵值來做定位(方法三)，
通常應用在 IC腳或 RN 之上。
Test Research Inc.
TRI7500SeriesUserGuide–Software 363
檢測參數設定畫面
4.10.2.9 Warp
用來定位同一 FOV內其他檢測框因板彎造成零件之偏移，一個 FOV 內只可以設定一
個 Warp框，若分數不足表示此檢測框失去定位功能，但並不代表電路板上的缺點。
假設板彎在一個 FOV之變形量為相同的前提下，每顆元件和 Warp 有一相對關係，當
板彎發生時該 FOV若有設定 Warp，則 Warp 會先定位算出其偏移量，再將其偏移量
加回各元件才開始計算此 FOV中之零件是否通過檢測。可選擇方法一或方法二作為
[Warp]框所使用的影像比對方式。在 Train 步驟時才可針對所需要的 FOV增加
[Warp]檢測框。
4.10.2.10 ROI
用來檢測表面刮傷，以及金手指沾錫。在 Train步驟時才可針對所需要的部分增加
[ROI]檢測框。
