364 TRI7500SeriesUserGuide–Software
檢測參數設定畫面
教導區 – 設定[ROI]框在學習時的參數
z 敏感度 – 設定 70 分表示若相鄰兩畫素間之灰階值若相差 30(100-70)以上的話，
就認定這兩個畫素是已存在的邊界。
z 遮罩區 – 設定為 1的話表示除了上述視為邊界的相鄰兩畫素外，與這兩畫素相鄰
1 個畫素的點都設定為不檢測。
檢測參數區 – 設定[ROI]框在檢測時的參數，檢測時僅針對位在[ROI]框內但教導後
沒有被遮蔽的區域做檢測。
z 檢測敏感度 – 設定 60分表示若相鄰兩畫素間之灰階值若相差 40(100-60)以上的
話，就認定這兩個畫素是新增的邊界或刮痕。
z 容忍度 – 設定為 5表示若檢測後新增的邊界中有任何一群大於 5 個畫素的話，會
被認定為有瑕疵。
[教導敏感度
]設定數值需大於[檢測敏感度]，表示教導的敏感度要較敏感，否則會產
生太多誤判。
Test Research Inc.
TRI7500SeriesUserGuide–Software 365
4.10.2.11 Extra Blob
可用來檢測表面刮傷，以及 IC翹腳。
檢測參數設定畫面
B/W Threshold – 判定黑與白分野的灰階門檻值
>Threshold – 選擇此項表示只判斷灰階值大於門檻值的影像。
<Threshold – 選擇此項表示只判斷灰階值小於門檻值的影像。
Both – 選擇此項表示系統會判斷灰階值大於或小於門檻值的影像。
Defect Pixel Count –系統會將超出門檻值的畫素(pixel)標示出來，並將其中相鄰的
畫素視為同一群組。在左右的空格內各填入認為是缺點群組的最小值及最大值範
圍。若填入數值為 50< Defect Pixel Count<500表示若抓出的缺點群組大小為
50~500 間，則會認為此群組為缺點。
Principal axis aspect ratio> – 若抓出群組的長寬比大於所輸入的值的話才視為缺
點。本功能可用在抓翹腳時影像出現白邊的長寬比。若輸入 0表示此項目不檢測。
Change to < – 勾選本選項時，[Principal axis aspect ratio]參數的定義會改為小
於，即群組的長寬比小於所輸入的值的話才視為缺點。
4.10.2.12 Edge Window
檢測參數設定畫面
Edge threshold – 相臨 pixel 之灰階差異門檻值。
Test Research Inc.
366 TRI7500SeriesUserGuide–Software
Edge Pixel Count Tolerance – 點數門檻值，檢測框範圍內合乎條件的點的總數大
於這個值則顯示 Fail。

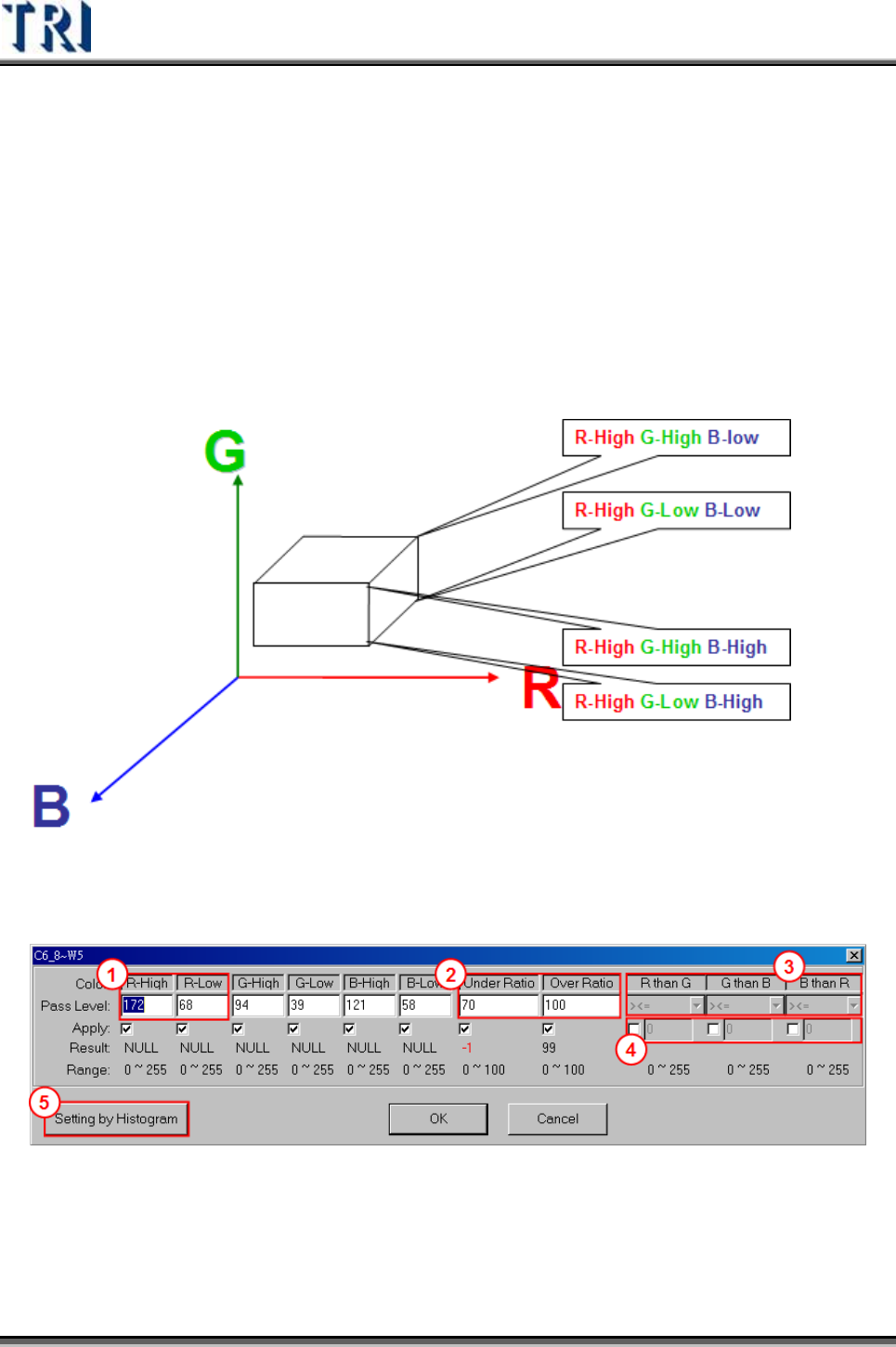

4.10.2.13 Color Window 檢測框
用來檢測 RGB在特定範圍或條件下所佔的比重，可用來檢測灰階差異不明顯但某一
RBG 顏色差異大的位置，例如銅箔。將 RGB當成空間中的 XYZ 軸，當設定 RGB 的
High-Low 後可再彩色空間中畫出一長方體，當測試點的 RGB落在這長方體中即為我
們要檢測之值，另外可設定 Ratio 值的 Under (void 的 dark) 或 Over (void 的 bright)來
檢測不良。
參數設定
