Test Research Inc.

372 TRI7500SeriesUserGuide–Software

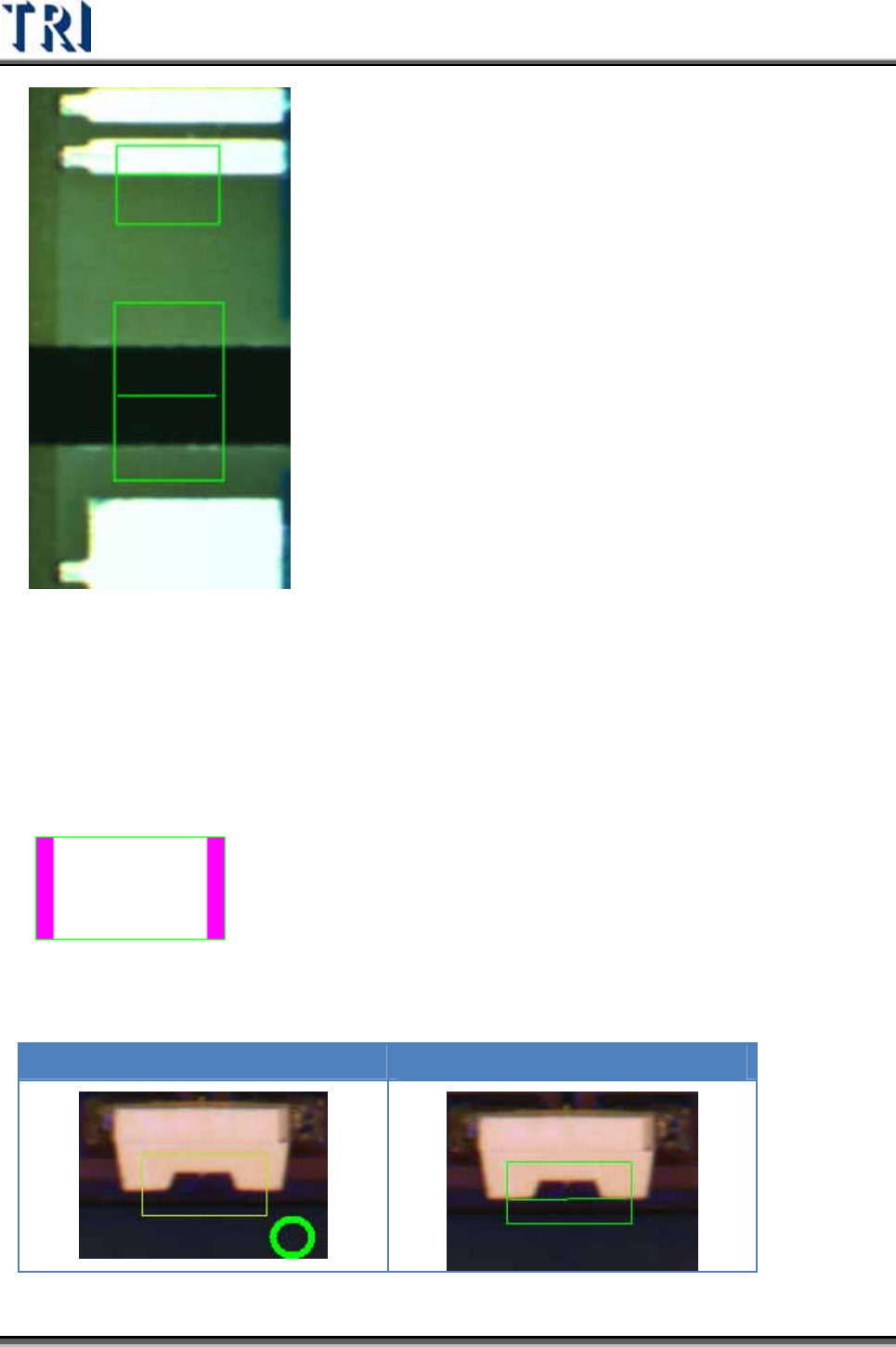

2) Angle

將搜尋邊的有效範圍縮小為約檢測框長邊的十分之一，如圖所示，綠色部分代表框，

紫色部分為搜尋邊的兩有效區域。設定時請讓檢測的邊落入兩紫色區域，才不容易發

生誤判。方法是找出灰階變化最劇烈的地方，如果灰階變化不明顯，可調整

Weighting。

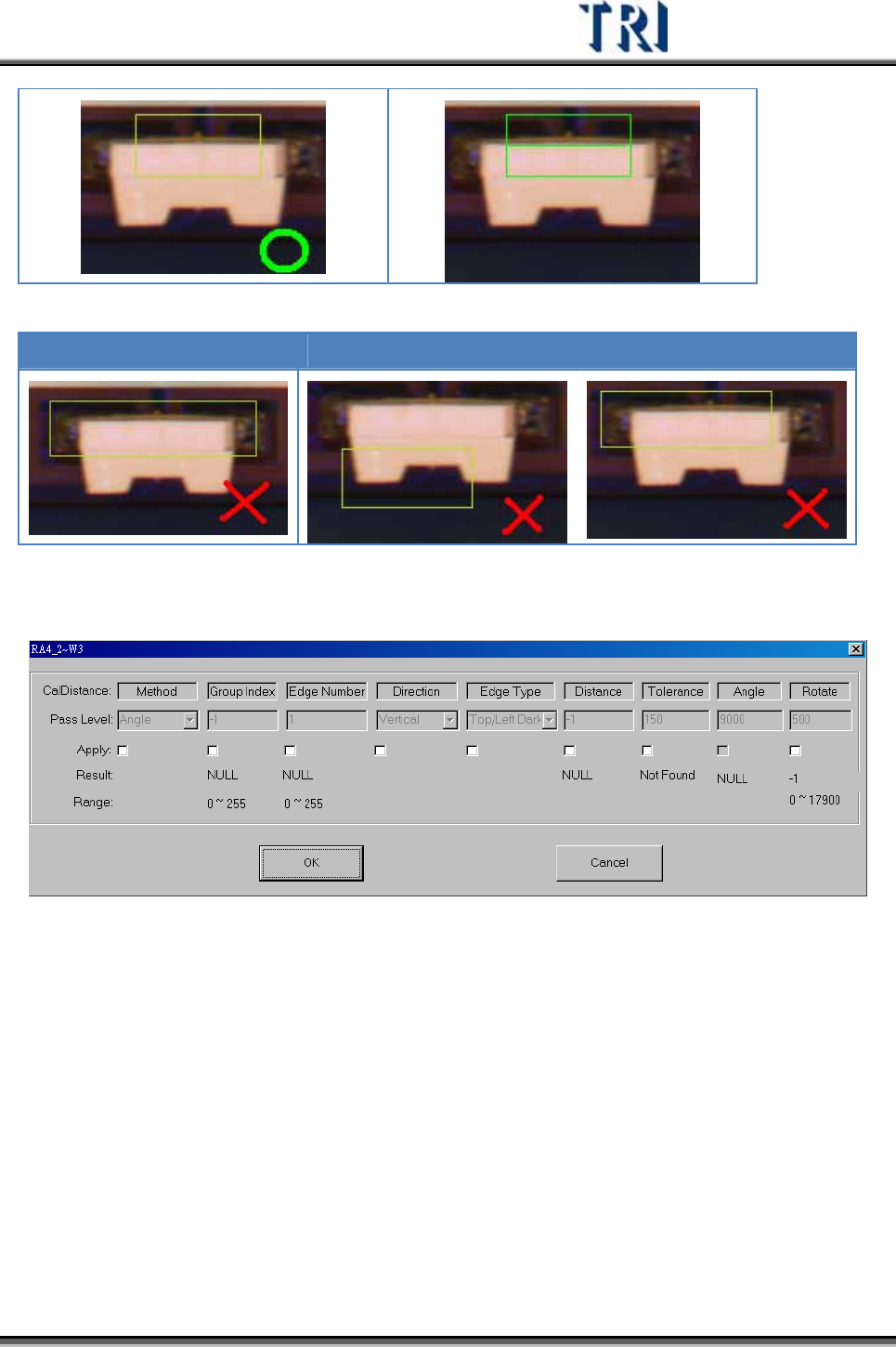

以範例說明檢測框擺放的位置

Good

檢測結果

Test Research Inc.

 TRI7500SeriesUserGuide–Software 373

Bad Bad Bad

參數設定

 Angle – Train 之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。

Horizontal 的框自動設為 0 度，Vertical 的框自動設為 9000 度，單位為百分之一

度。

 Rotate – 旋轉角度的 passlevel。量測超過此設定角度為 FAIL，不超過為 PASS。

單位為百分之一度，設定範圍為 0~17999。例：若值為 345，代表找到的角度與

Train 時的標準相差 3.45度。

4.10.2.16 Black Component

本檢測框主要用來檢測表面上無特徵點的黑色元件，其偏移或缺件的狀況。

Test Research Inc.

374 TRI7500SeriesUserGuide–Software

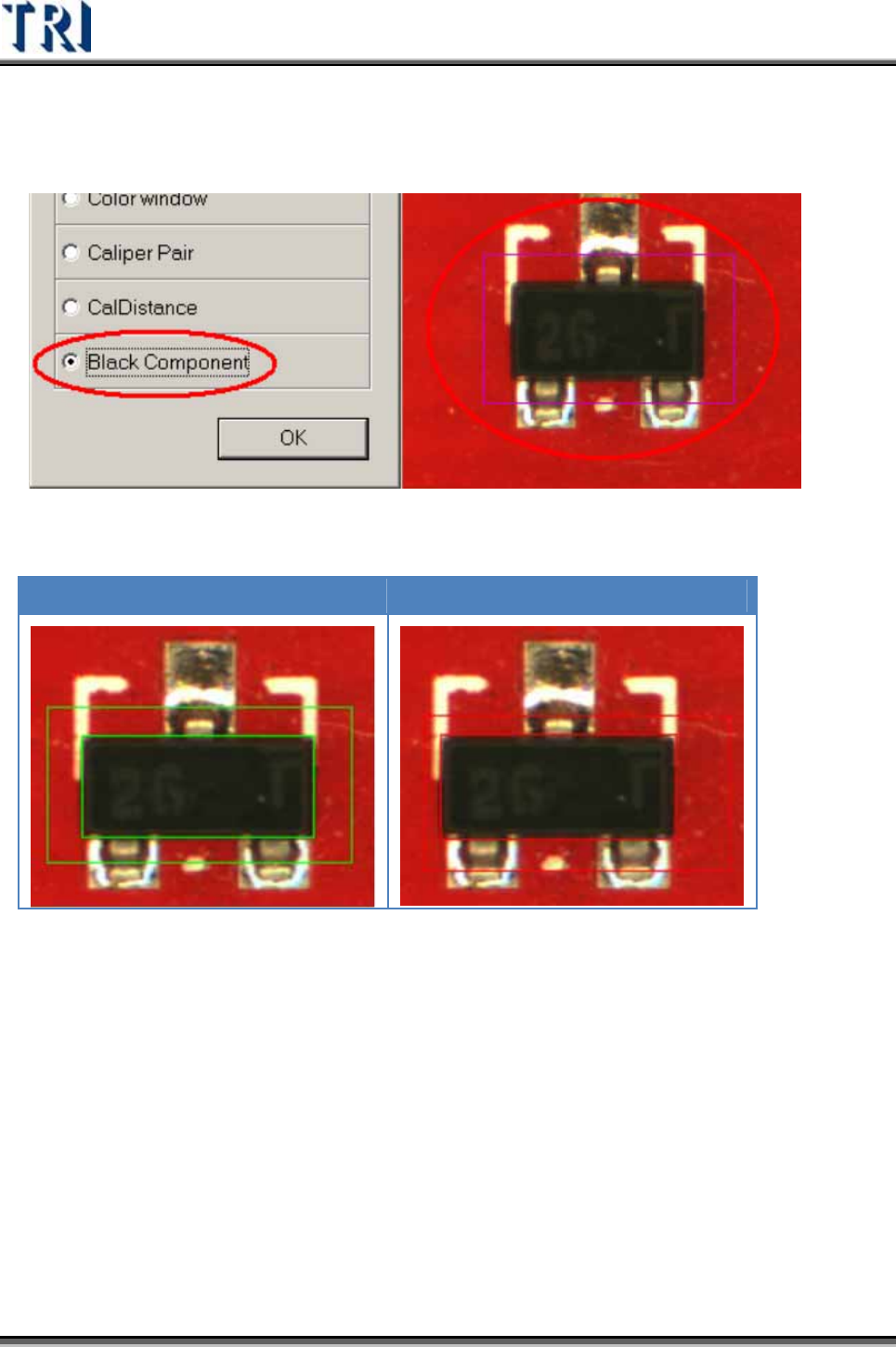

設定方式－在 Train視窗下，選定適當的元件進行[增加 1個框(Add 1 Box)]功能，並

選擇[Black Component]。產生的檢測框會自動完成學習的動作。只須注意檢測框長寬

不可超過待測零件的長寬的 1.5倍，其餘過程皆自動完成。

PASS FAIL

選擇[設定(Setting)]可觀看檢測結果，由圖中可以看出 X 方向的 Shift量超出預設的門

檻值，所以結果為 Fail。
