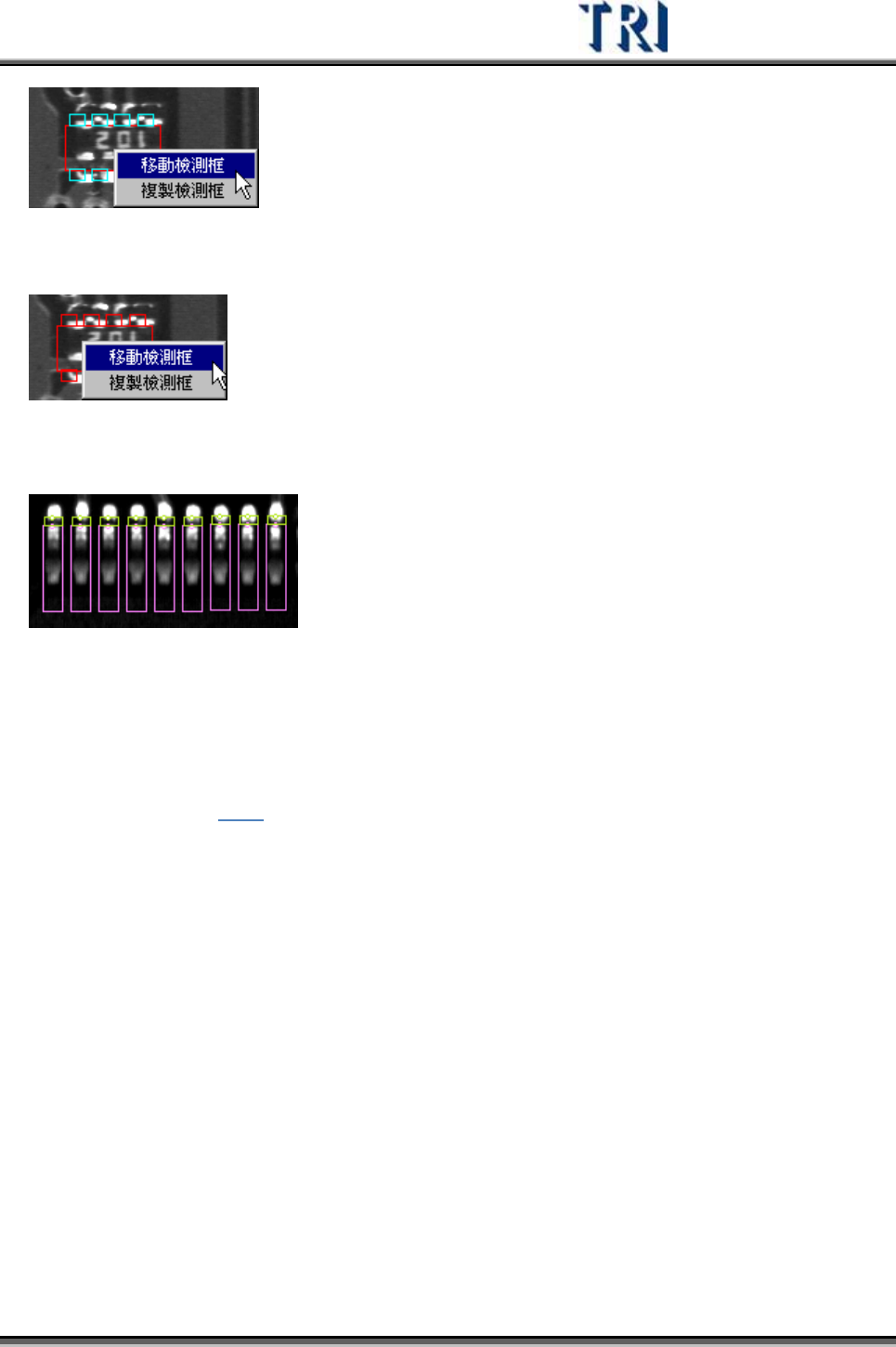

z 在淺藍色檢測框上同時按下滑鼠左右鍵，可以選擇將該顆元件上目前看到的所有

檢測框移動或複製到目前的 FOV來檢測。

 檢測框方向性(Box Side) – 若勾選此選項，系統會以圓點來表示腳位的方向性，正

確的方向性圖形如下。若方向性錯誤，可按下[旋轉檢測框的方向性]按鈕來修正。

 在控制框中顯示檢測框的權重影像(Show Box’s Weighting Image in Control Box) –

勾選表示萬用框內的影像，會根據目前所點選的檢測框所設定的權重來顯示影像。

 顯示缺點位置圖(Show Panel Defect Map) – 勾選表示檢測完後，要顯示畫面左上

角的缺點位置圖(6.1.1)。

 白平衡(White Balance) –勾選表示以白平衡方式顯示 FOV 影像。

Test Research Inc.

396 TRI7500SeriesUserGuide–Software

 顯示檢測資料統計圖表(Show Data Collection Chart of this Box) – 只有在[程式/自

動比對條件/線上資料收集]被勾選時此按鈕才能被點選。點選後會出現最近 30 筆收

集的資料。可按住原點圖示來顯示該次檢測結果，或點選黃線直接上下移動來更改

比對條件。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 397

z 勾選[For This Box]表示只繪出所點選該顆元件的檢測結果。
