Test Research Inc.
408 TRI7500SeriesUserGuide–Software

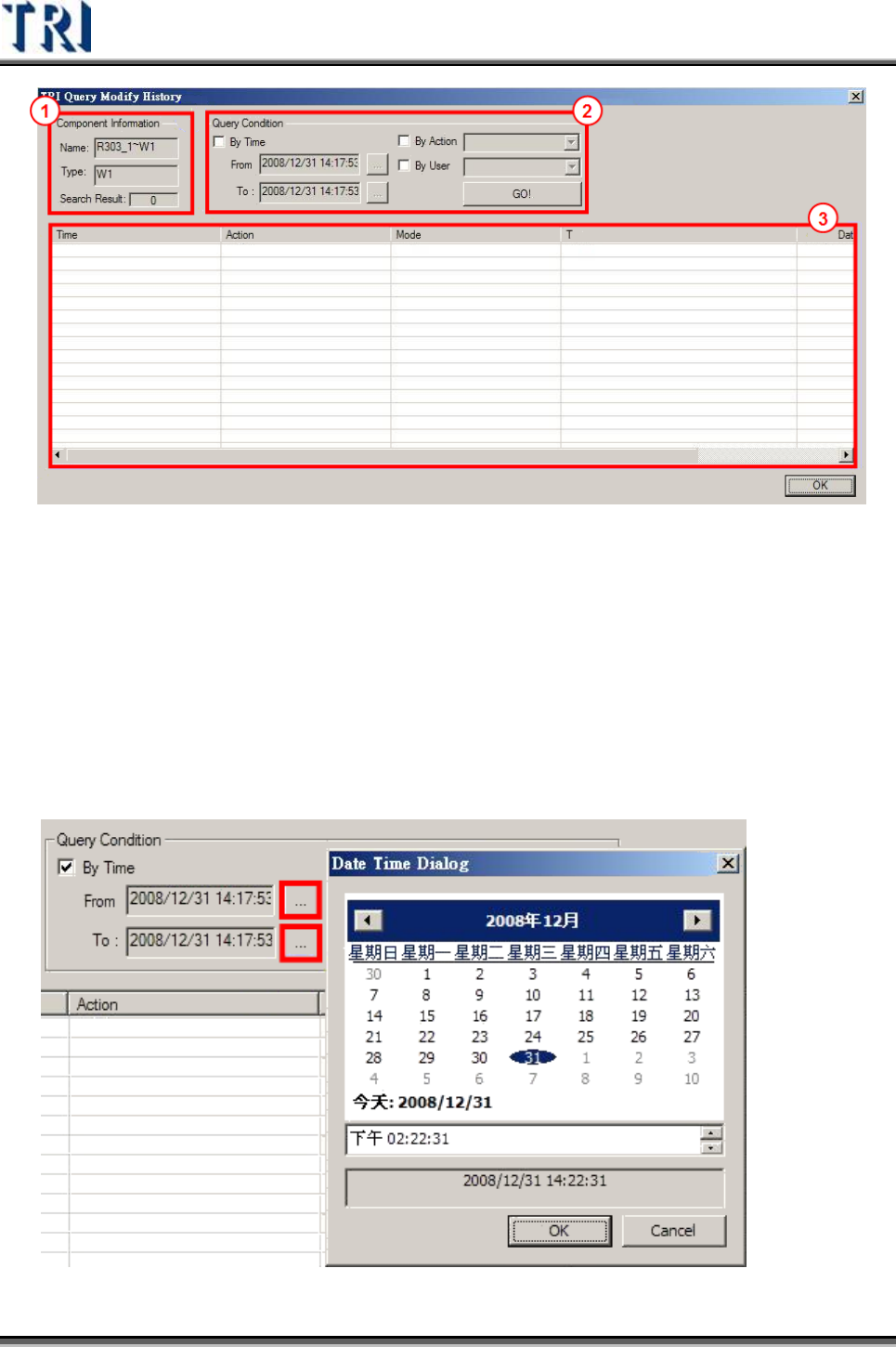

z 1號框選處是用來顯示目前所選取的檢測框資訊
z 2號框選處是用來設定搜尋條件
z 3號框選處是用來顯示此紀錄檔中，符合搜尋條件的紀錄列表
Step3. 設定搜尋條件。搜尋條件分別為時間、動作、使用者。
z 時間 (Time)–使用者可以按下按鈕來設定搜尋的起始時間(From)和終止時間(To)
Test Research Inc.
TRI7500SeriesUserGuide–Software 409
z 動作 (Action) –程式會自動將目前紀錄檔中的所有動作，用下拉表單的方式顯示
出來，以供查詢選擇。
z 使用者 (User) –程式會自動將目前紀錄檔中的所有使用者，用下拉表單的方式
顯示出來，以供查詢選擇。
Step4. 當條件設定完成後，使用者可以按下[GO!]按鈕，或是按下鍵盤[Q]來進行搜
尋。
33) 重檢測元件(Reinspection Comp)
針對選取的元件，用收集的影像進行檢測，檢測完後輸出報表，作為人員微調參數的
依據。可配合詳細用法請參閱 3.7.40 Quality Validation。
Test Research Inc.
410 TRI7500SeriesUserGuide–Software
34) Line Difference

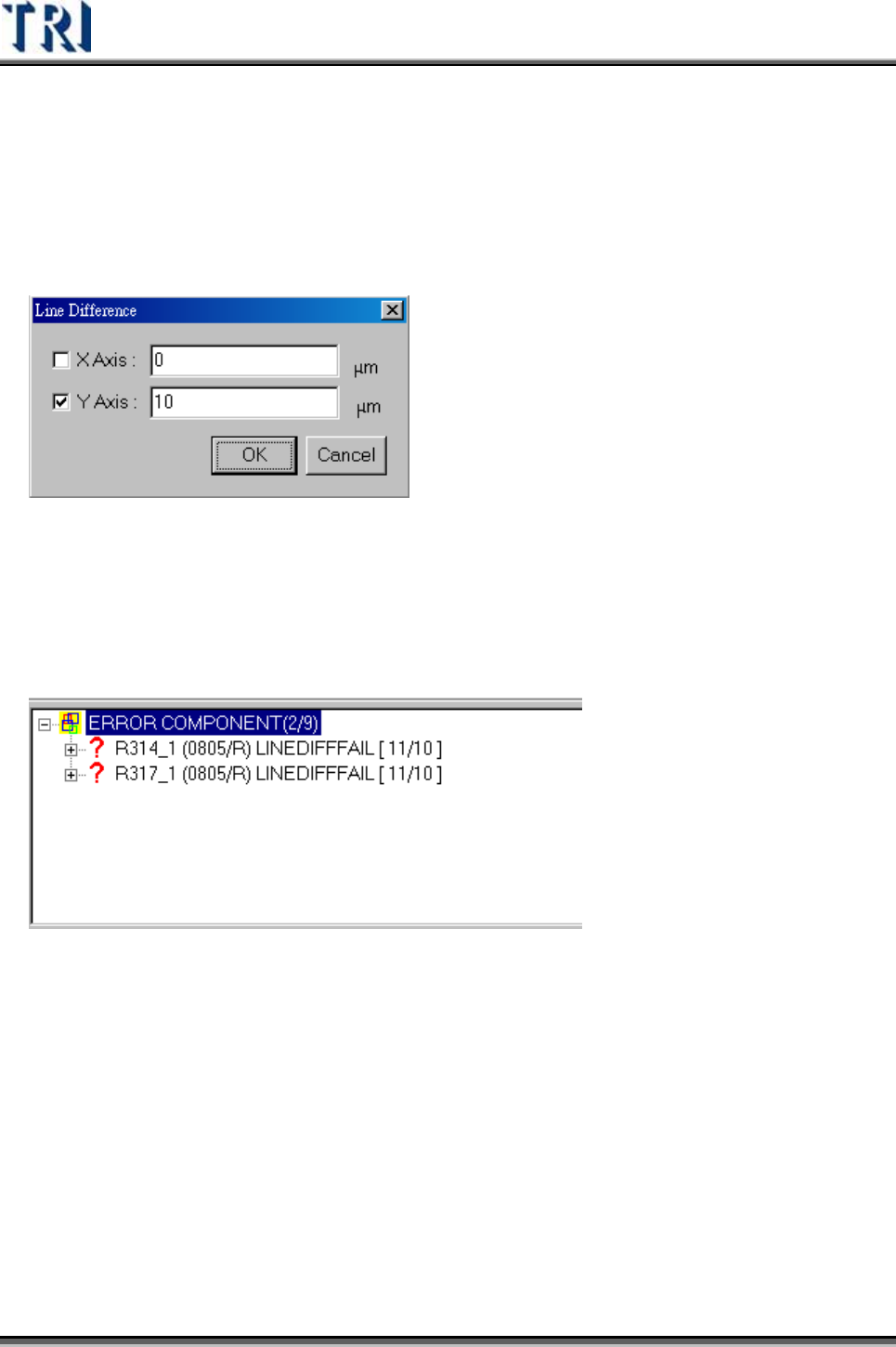

在圖中先選擇[Lead]或[Missing]後按右鍵，選擇[Line Difference]。點選後出現對話框如
下所示。勾選要加入平整度判斷的軸向，並輸入該群組所能容忍最大與最小偏移量的容許
值(Pass Level)。系統會自動根據元件的 CAD 座標，將同一個板子中，與選定元件的 X
或 Y座標值相同的設為同一群組。檢測時會找出此群組中最大跟最小的偏移量的差，若
超過設定的容許值，則結果為 FAIL，反之為 PASS。
舉例來說，圖中選定該元件的 Lead框後，勾選 Y 方向且容許值設為 10，系統會將同一
個板子上，CAD 的 Y 值與此元件相同所有元件的 Lead 框設為同一群組，而此群組的 Y
方向偏移的變異量能夠容忍的最大值是 10 um。
檢測結果如果是 FAIL，會在不良列表中顯示出[LINEDIFFFAIL]，而後面中括號中的
[11/10]代表設定該群組的容許值為 10，檢測結果變異量為 11，所以系統判定為 FAIL。
5.5.2 影像區域檢測框顯示
亮紫色 – 萬用框。選擇一個[Missing/Missing Polarity]或[Lead]框後，滑鼠游標對著
萬用框按滑鼠左鍵兩下，可以將萬用框大小更改至與檢測框相同且移動到所選擇的
檢測框上方。
橘色 – 尚未被教導的檢測框。
深藍色 – 不檢測的檢測框。
灰色 – 不檢測的元件。
