Test Research Inc. 414 TRI 7500 Series User Gu ide – Software Step2. 將萬用框調整至欲設定的搜尋範圍大小後，按下 [ 設範圍 ] 按鈕。 Step3. 選擇設定要套用的條件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 413

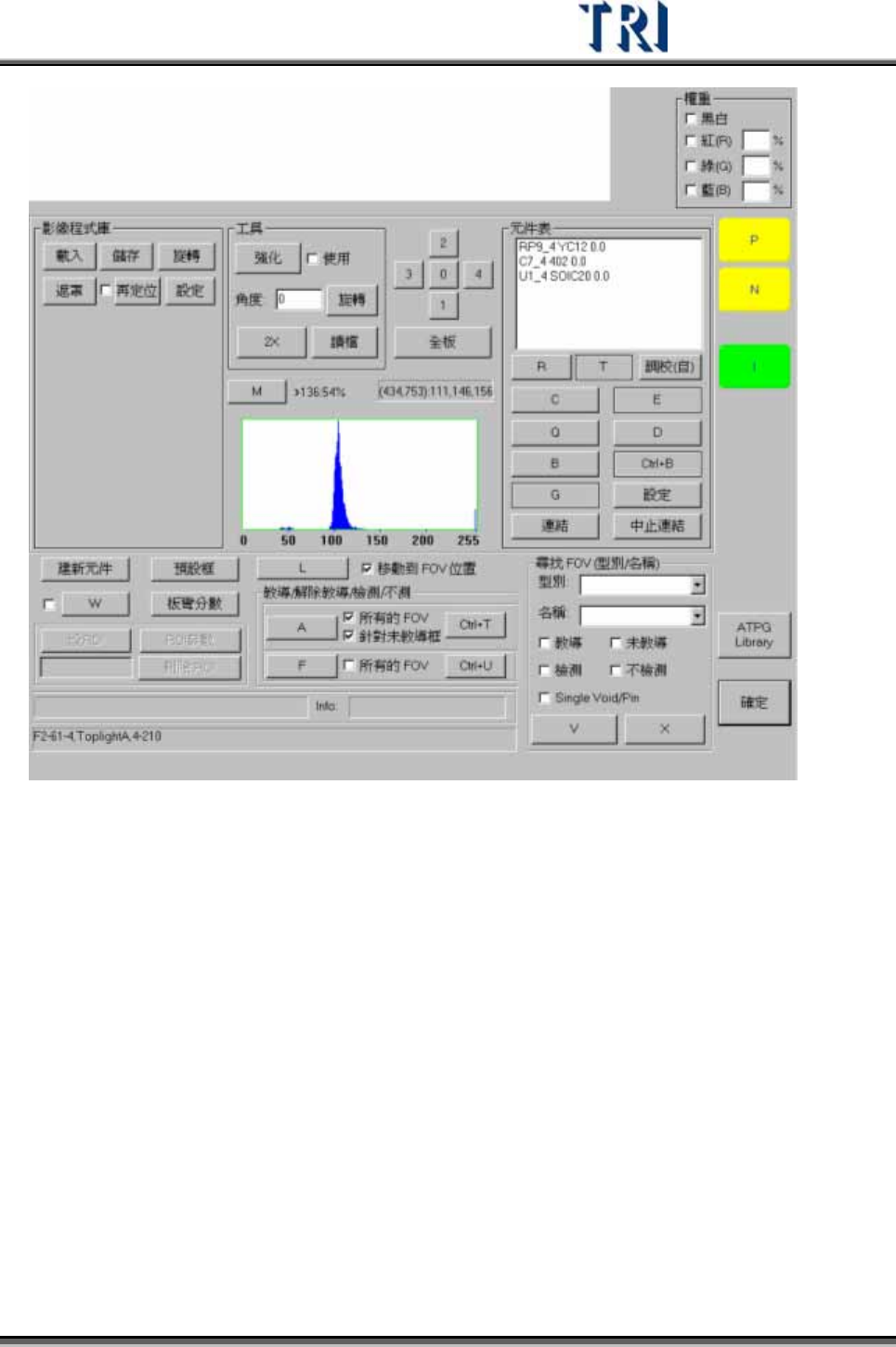

5.6.2 元件表(COMPONENT LIST)
5.6.2.1 設範圍(Set Rng)
改變影像比對類型檢測框(Missing/MissingPolarity/Lead/Align/Warp)的搜尋範圍。系
統會給予檢測框一預設的搜尋範圍，並在此檢測範圍內搜尋是否有與標準影像相似性
高的影像，而使用者可以在此變更搜尋範圍。
設定步驟

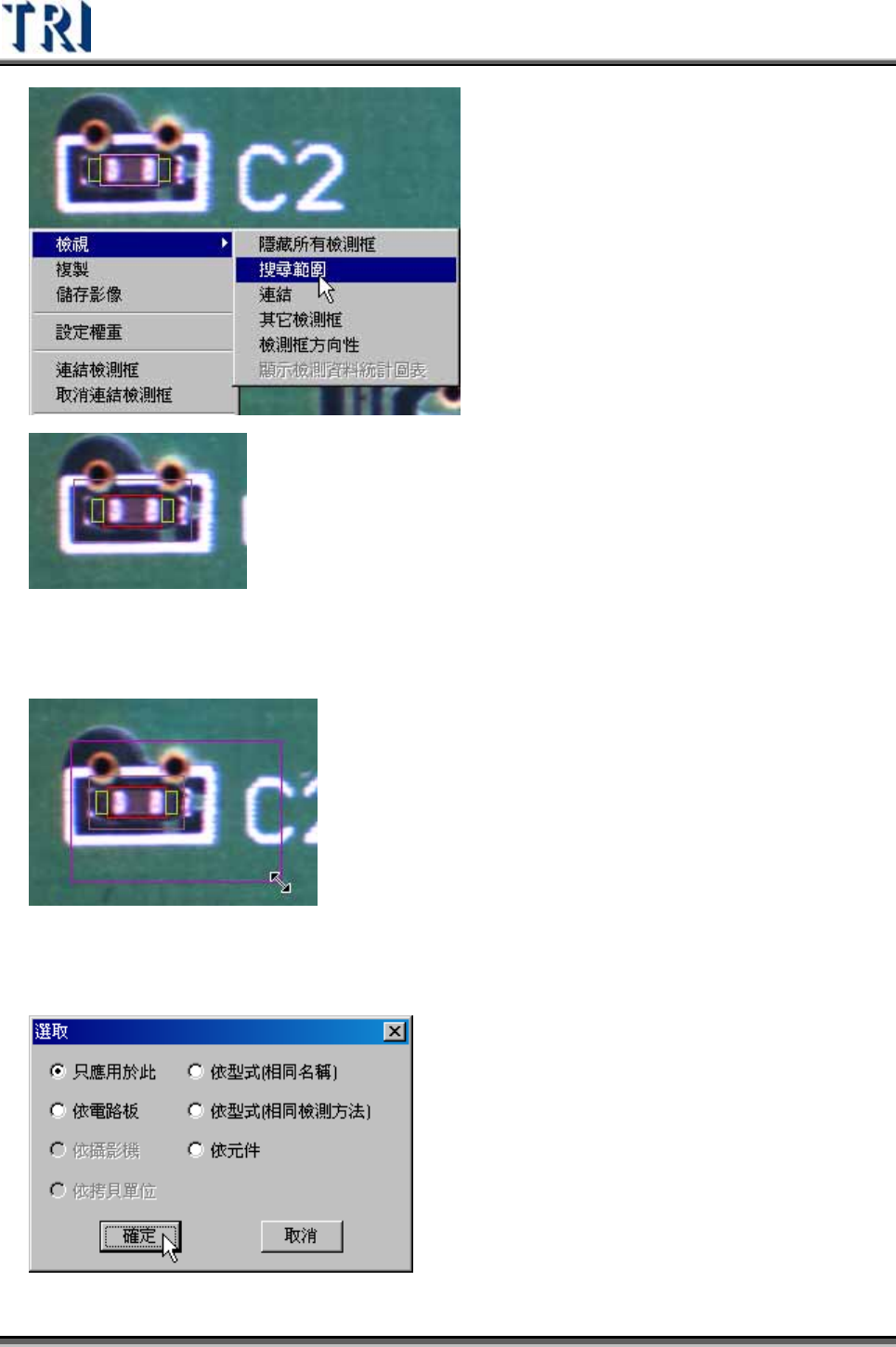

Step1. 按滑鼠右鍵選擇[檢視/搜尋範圍]並檢視之。
Test Research Inc.
414 TRI7500SeriesUserGuide–Software
Step2. 將萬用框調整至欲設定的搜尋範圍大小後，按下[設範圍]按鈕。
Step3. 選擇設定要套用的條件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 415

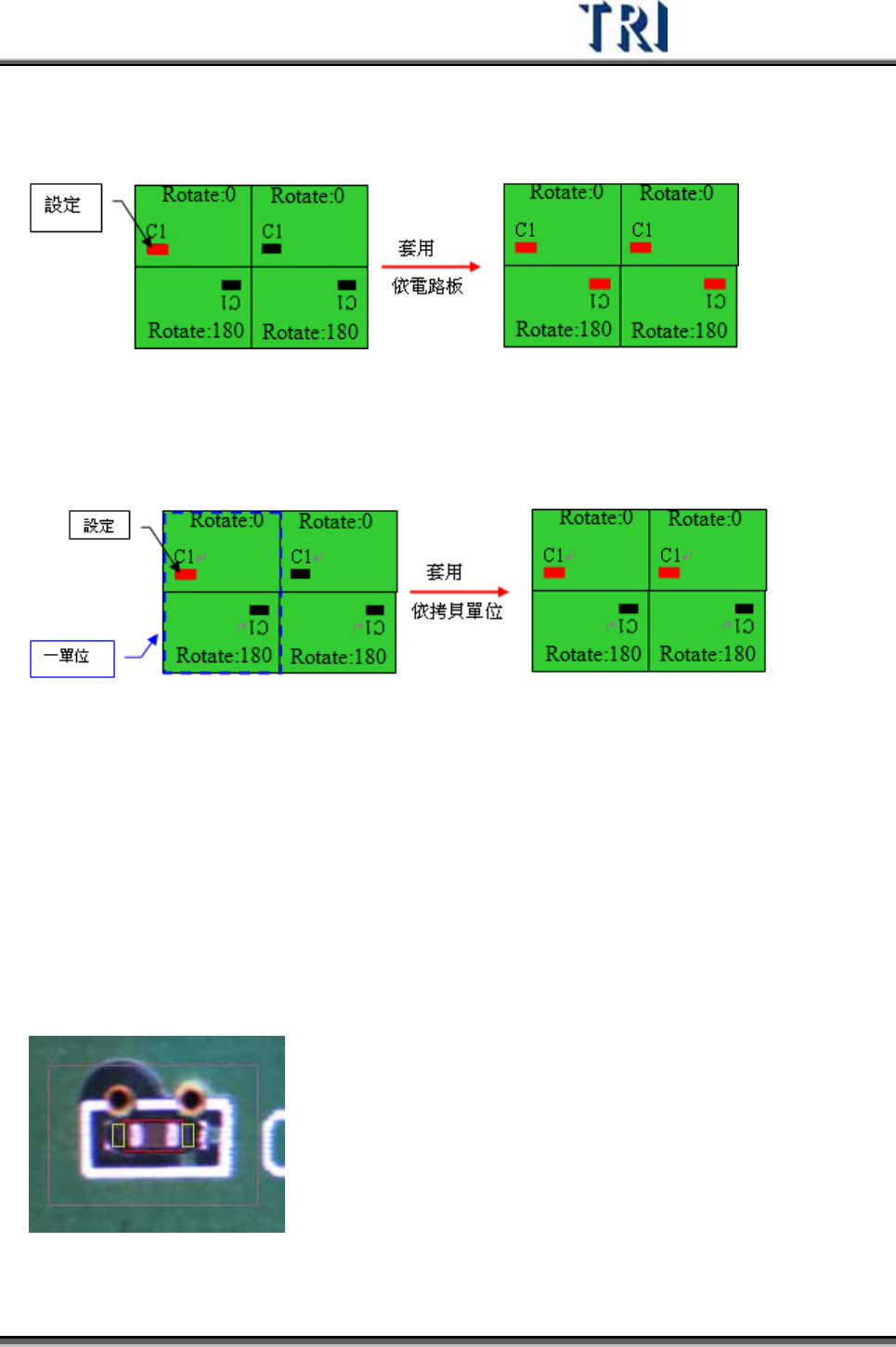

只應用於此 – 只套用到所選擇的檢測框上
依電路板 – 多連板上相對應的檢測框都套用此設定
依攝影機 – 套用到使用相同攝影機的檢測框上
依拷貝單位 – 多連板上以一組檢測框為準，相對應的檢測框都套用此設定。
依形式(相同名稱) – 對於選擇的檢測框相同形式的元件中，與所選擇的檢測框具有
相同名字的檢測框都套用此設定。
依形式(相同檢測方法) – 對於選擇的檢測框相同形式的元件中，與所選擇的檢測框
具有相同演算規則的檢測框都套用此設定。
依元件 – 本顆元件上的所有相同屬性檢測框皆套用。
Step4. 設定完成。系統會將搜尋範圍與檢測框位置對稱安排。
