Test Research Inc. TRI 7500 Series User Gu ide – Software 425 Step3. 選擇增加檢測框的規則。
Test Research Inc.
424 TRI7500SeriesUserGuide–Software
z Retrain – 對於所選擇的代料影像進行重新學習的動作。
5.6.2.7 刪除框(Delete Box)
選擇欲刪除的檢測框後，按下[刪除框]按鈕，選擇刪除規則後，即可刪除之。
5.6.2.8 增加 1 個框(Add 1 Box)
按下此按鈕可以對所選擇的元件增加一檢測框。
設定步驟
Step1. 選擇元件，並將萬用框調整至欲增加的檢測框大小及位置上

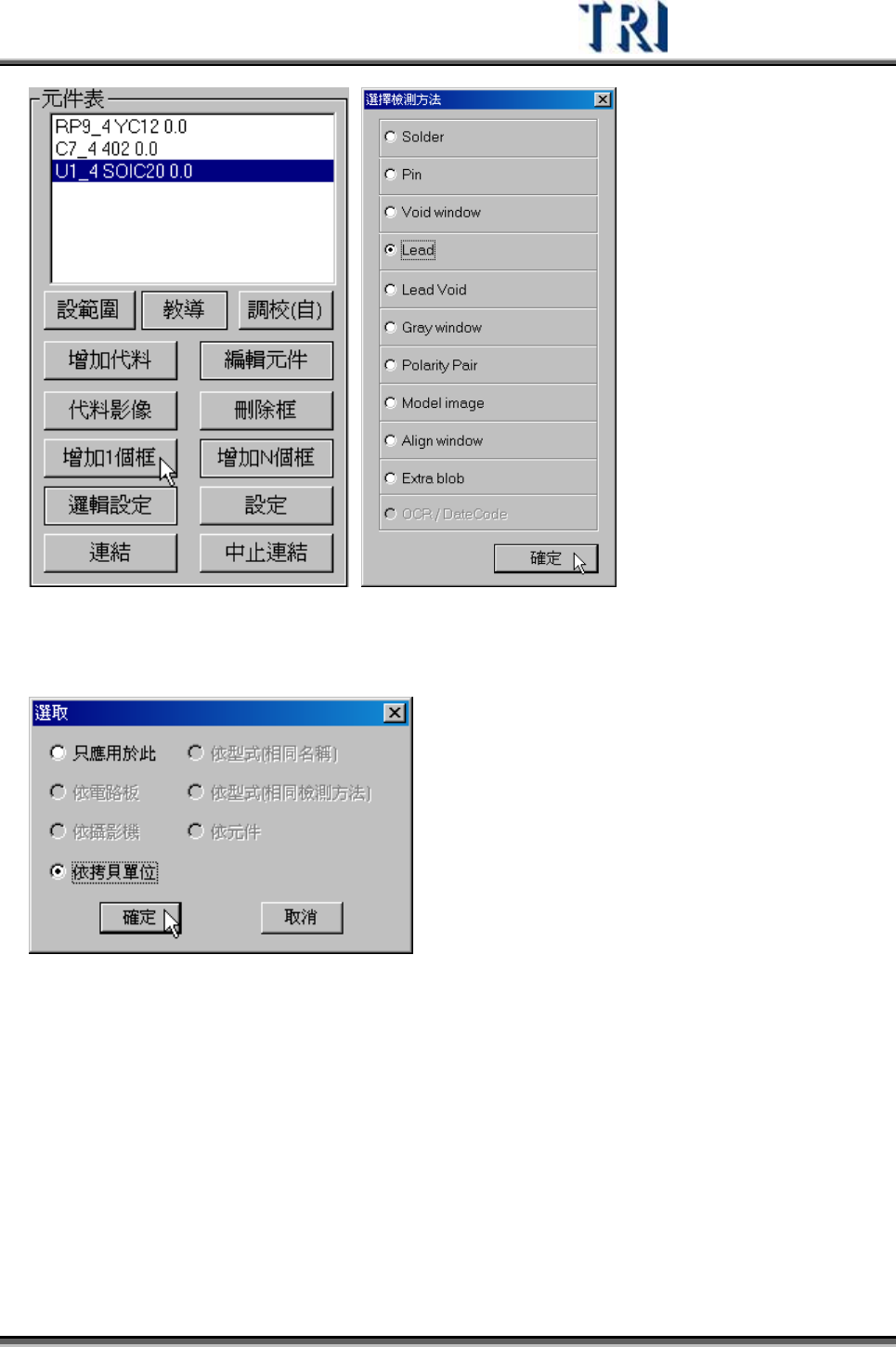

Step2. 按下[增加 1 個框]按鈕後，選擇欲增加的檢測框屬性。
Test Research Inc.
TRI7500SeriesUserGuide–Software 425
Step3. 選擇增加檢測框的規則。
Test Research Inc.
426 TRI7500SeriesUserGuide–Software
Step4. 增加 1 檢測框完成
5.6.2.9 增加 N 個框(Add N Box)
對於所選擇的檢測框影像為標準，在萬用框框住的範圍內搜尋相同的影像並增加檢測
框。
設定步驟
Step1. 選擇一個檢測框做為比對標準，並將萬用框框住要自動增加檢測框的範圍。
